Вимірювання витрати повітря в каналі, сайт енергетика
Наприклад, якщо вимірювання проводилися при температурі ta = - 10 0 С і тиску ра = 730 мм рт.ст. і була отримана швидкість VСР.ІЗМЕР = 10 м / с, тоді дійсна швидкість:
Однак у багатьох випадках вимірювання швидкості, як правило, проводяться в суттєвими помилками через неоднорідність і не стаціонарності вимірюваного поля швидкостей і наведеними поправками можна дебатів-Бреч.
Статичний тиск може бути виміряна і на стінці каналу. При цьому якщо канал прямолінійний, то статичний тиск поперек каналу постійно і вимірювання на стінці відповідають вимірам в будь-якій точці поперечного перерізу. Однак слід пам'ятати, що результат залежить від якості виконання дренажного отвору в стінці воздуховода. Пряме отвір з гострими крайками (рис. А) дозволяє проводити точні (+0,1%) вимірювань-ня. Пряме отвір з округленими крайками (рис. 6, радіус округле- ня менше чверті діаметра отвору) не впливає суттєво на результати. Нахил отвору в межах ± 45 ° (рис. В, г) несуттєво позначається на результатах. Однак виступи поблизу отвори або виступаючий штуцер (рис. Д) призводять до значних помилок при вимірах. Про це слід пам'ятати, т. К. В звичайній практиці, наприклад для замірів в повітроводах, отвер-стіі свердлити звичайним свердлом з утворенням рваною кромки всередині каналу або ж, що гірше, пробиваються цвяхом.

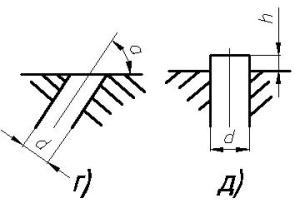

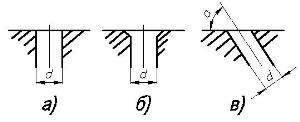

Форми отворів в стінці воздуховода для вимірювання статичного тиску р.
а - пряме отвір з гострими крайками
б - пряме отвір з округленими крайками
в, г - отвори з нахилом відносно стінки
д - кромки штуцера виступають зі стіни в потік
