Регулювання теплових зазорів в клапанному механізмі нива 2121, нива +2131

Замір і регулювання зазорів проводимо на холодному двигуні нива дві тисячі сто двадцять один.

Знімаємо кришку головки блоку циліндрів (див. Заміна прокладки кришки головки блоку циліндрів).
Знімаємо кришку датчика-розподільника запалювання нива 2131 (див. Зняття кришки датчика-розподільника запалювання).

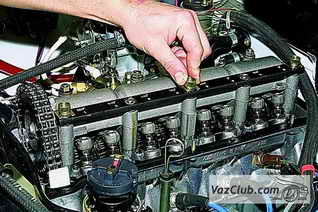

Провертає колінчастий вал за гайку кріплення його шківа за годинниковою стрілкою ...

... до збігу мітки (свердління) на зірочці розподільного вала з виступом на корпусі підшипників.

При цьому мітка на шківі колінчастого вала повинна розташовуватися напроти мітки ВМТ (довгої) на кришці приводу розподільного вала.

У цьому положенні валів, відповідному кінця такту стиснення в 4-му циліндрі, перевіряємо і, при необхідності, регулюємо зазори у випускного клапана 4-го циліндра (8-й кулачок) і впускного клапана 3-го циліндра (6-й кулачок).
Послідовно провертаючи колінчастий вал двигуна на 180 ° за годинниковою стрілкою, перевіряємо і регулюємо зазори ВАЗ 2121 інших клапанів в порядку, зазначеному в таблиці:

Кут повороту колінчастого вала, град.

Кут повороту колінчастого вала можна контролювати і по бігунка розподільника. При повороті колінчастого вала на 180 ° бігунок повернеться на 90 °.

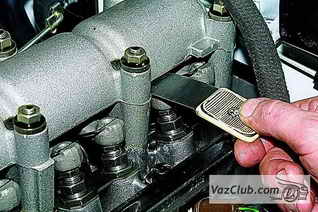

Для перевірки зазору вставляємо між важелем клапана і кулачком розподільного валу широкий плоский щуп товщиною 0,15 мм - для впускного клапана або 0,20 мм - для випускного.

При нормальному зазорі щуп повинен входити з легким закушування.

Для регулювання зазору ключем «на 17» послаблюємо затяжку контргайки регулювального болта, а ключем «на 13» обертаємо регулювальний болт, виставляючи необхідний зазор.

Затягуємо контргайку, утримуючи регулювальний болт від провертання. Знову перевіряємо зазор і, при необхідності, повторюємо регулювання.
Відрегулювати зазор в клапанному механізмі нива 2 121 можна з використанням пристосування з індикатором. Для цього…

... встановлюємо планку пристосування на корпус підшипників розподільного вала ...

... і закріплюємо планку на шпильках кріплення корпусу.

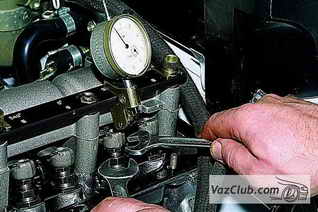

Встановлюємо стійку з індикатором на планку пристосування навпаки перевіряється клапана нива 2131.

... спираючи виступ коромисла стійки індикатора про потилицю важеля клапана ваз 2131.

Закріплюємо стійку індикатора на планці. Уперши ніжку індикатора в інший виступ коромисла стійки, ...

... закріплюємо індикатор на стійці.

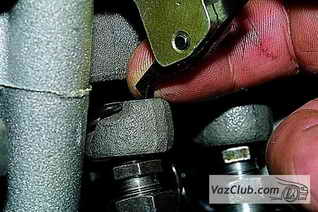

Піднімаючи важіль клапана вильчатого пластиною пристосування, визначаємо за індикатором зазор в клапанному механізмі відповідно до інструкції до пристосування.

При необхідності, регулюємо зазор.
