Покрівлі роздільної конструкції з теплими і холодними горищами

Горищний дах з збірних залізобетонних елементів називається роздільним. Горище висотою не менше 1,6 м, в понижених місцях не менше 1,2 м. Такі дахи розрізняють по виду горища та покрівлі.

З холодним горищем і рулонної або мастичної покрівлею. Горищне покриття таких дахів - утеплене, дахове покриття - «холодну» з ребристих або плоских плит. Покрівля рулонна або мастична укладається по вирівнює цементної стяжки. Для вентиляції горища в стінах влаштовані продухи.

З холодним горищем і безрулонних покрівлею. мають зовнішній або внутрішній водовідведення. Горищне перекриття - утеплене, покрівля - з ребристих панелей і водозбірних лотків, виготовлених з водонепроникного бетону і покритих шаром гідроізоляційної мастики. Ретельна закладення стиків між панелями забезпечує водонепроникність і довговічність безрулонних покрівлі.

З теплим горищем і рулонної або безрулонних покрівлею. Горищне перекриття таких дахів неутеплені, дахове покриття - утеплене. При рулонної покрівлі покриття складається з плоских керамічних або ребристих панелей з покладеним килимом з гідроізоляційних матеріалів, а при безрулонних покрівлі - з ребристих панелей і водозбірних лотків, в яких верхній шар з щільного водонепроникного бетону, а нижній (теплоізоляція) - з керамзитобетону. Зовнішня поверхня покривається гідроізоляційної мастикою.

Суміщені покриття вентильовані і невентильовані - студопедія

Сполученими дахами називають пологі бесчердачниє покриття, в яких дах поєднана з конструкцією горищного перекриття і нижня поверхня є стелею приміщення верхнього поверху.

Поєднана дах в залежності від конструктивного рішення може мати шари (вважаючи знизу):

1) панель перекриття - у вигляді суцільних або багатопустотних ж / б плит;

2) пароізоляція - шар мастики або синтетичної плівки, рулонного матеріалу на бітумної або бітумно-полімерної основі;

3) теплоізоляція - шар засипного, монолітного або плитного теплоізоляційного матеріалу, що забезпечує в сукупності з іншими матеріалами необхідну величину опору теплопередачі. Засипні утеплювачі застосовують тільки для створення ухилу, з подальшим укладанням на нього плитного утеплювача. Ухил необхідний для водовідведення;

4) стяжка - призначена для: а) вирівнювання поверхні утеплювача; б) створення необхідної міцності на стиск підстави під покрівлю та можливості пристрою гідроізоляційного килима. Виконують з цементно-піщаного розчину, дрібнозернистого асфальтобетону (при влаштуванні в осінньо-зимовий період);

5) основний гідроізоляційний килим - може бути виконаний з рулонних або містичних матеріалів. Рулонний килим виконується з бітумних або бітумно-полімерних матеріалів з армуючої синтетичної або склоосновах, а також плівкових матеріалів. Матеріали на картонній основі дозволяється застосовувати тільки для тимчасових будівель з терміном служби до 5 років. Мастикові покрівлі виконують з гарячих або холодних бітумно-полімерних і полімерних мастик;

7) Захисне покриття - охороняє покрівлю від механічних пошкоджень, атмосферних впливів, сонячної радіації і поширення вогню. Виконується з шару гравію світлих тонів з товщиною захисного шару 10-15 мм з укладанням його на шар гарячої бітумної мастики. Захисний шар виконується на місці, або може бути відсутнім, якщо матеріал покрівлі має заводську посипання. У покрівлях з ухилом більше 10 ° верхній шар повинен мати заводську посипання.

Існує два типи суміщених покриттів:

При виборі типу суміщеного даху необхідно враховувати кліматичні умови району будівництва, особливо температурно-вологісний режим приміщень будівель.

Призначення вентиляції покриття - видалення вологи з шару, що утеплює і запобігання за рахунок повітряних прошарків від перегріву сонячними променями. Висота повітряного прошарку 200-240 мм.

У вентильованих покрівлях верхнім шаром повинен бути гідроізоляційний килим, причому в експлуатованих покрівлях із захисним шаром або захисним покриттям і в покрівлях з озелененням - з додатковими шарами. Всі верстви повинні бути послідовно укладені на несучу конструкцію.

Суміщені покриття вентильовані і невентильовані - студопедія

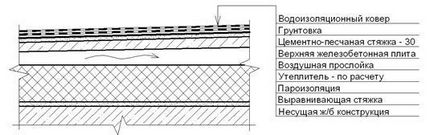

У вентильованих покрівлях гідроізоляційний килим повинен бути покладений на верхню несучу конструкцію (як правило, плиту), а теплоізоляційний і пароізоляційний шари - на нижню плиту. Між двома несучими конструкціями знаходиться повітряний прошарок, як правило, вентильована.

Суміщені покриття вентильовані і невентильовані - студопедія
