Струм наскрізний по загальному дроту - що це таке

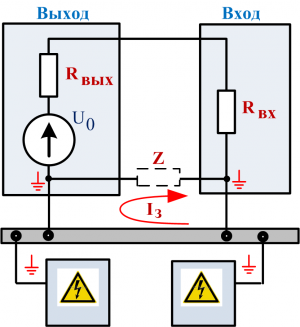

Наскрізний струм по загальному дроту сигнальної ланцюга - це негативне явище при з'єднанні приладів, які не мають гальванічного ізоляції сигнальної ланцюга. В даному випадку причина проблеми в тому, що загальний провід сигнального ланцюга з'єднуються приладів, крім струму сигнальної ланцюга, також може пропускати через себе струми з контуру заземлення пристроїв в системі (контур IЗ на малюнку). Струм IЗ створює перешкоди в сигнальної ланцюга за рахунок не ідеально малого імпедансу Z загального проводу, на якому виникає напруга перешкоди U = Z * IЗ. Крім того, струм IЗ тече звезення з'єднуються прилади щодо їх точок заземлення, і якщо струм IЗ великий або велике пікове значення імпульсного струму IЗ. то це явище може викликати збій в роботі приладу.
Оскільки наскрізний струм по загальному дроту вирівнює потенціали точок заземлення, то цей струм в технічній літературі ще назиают вирівнює струмом.
На малюнку нижче в порівнянні продемонстрований правильний принцип заземлення, що виключає наскрізні струми за загальними проводам через вимірювальний пристрій, що не має гальванічної розв'язки. Принцип полягає в з'єднанні в одній точці ланцюгів заземлення вимірювальної апаратури і комп'ютера.
Наскрізні струми також можуть виникнути між вимірювальної і силовий виконавчої ланцюгом при відсутності між ними гальванічної ізоляції.
