Ремонт відцентрових насосів і види ремонту обладнання
Сьогодні практично кожен третій заміський ділянку оснащується індивідуальною системою водопостачання. Джерелами в цьому випадку стають або свердловина, або простий колодязь. Але крім виявлення водоносного пласта і облаштування джерела необхідно підібрати і встановити якісну помпу, яка буде безперебійно качати і транспортувати воду по трубах комунікації. На жаль, не завжди техніка працює надійно. Трапляються і збої в роботі насосного обладнання. У цьому випадку доводиться проводити ремонт відцентрових насосів так само, як і ремонт інших видів агрегатів.
У нашому матеріалі ми поговоримо про можливі несправності саме відцентрових агрегатів, причини поломок і способи усунення технічних збоїв обладнання.
Важливо: будову та принцип роботи агрегату відцентрового типу досить прості, щоб самостійно здійснити ремонт такого обладнання. Але якщо треба буде капітальна лагодження насоса, то краще віддати агрегат в руки професіоналів. У цьому випадку потрібна наявність спеціальних навичок та інструментів.
Види відцентрових насосів

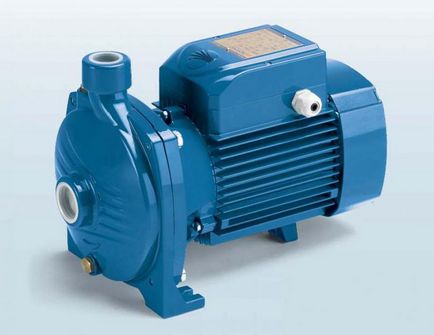

Поверхневі помпи відцентрового типу. Цей вид обладнання працює виключно на поверхні. Є більш габаритним побратимом свого погружного попередника
Все відцентрові помпи за способом монтажу можна поділити на два види:
- Занурювальні пристрої. Монтуються безпосередньо в переробну середу і працюють виключно в ній. При цьому охолодження робочого вузла присходит за допомогою води, яку насос перекачує. У такого відцентрового агрегату досить висока продуктивність при мінімальному рівні робочого шуму. Занурювальні агрегати при своїх скромних параметрах мають високі робочі характеристики. Так, відцентрове обладнання погружного типу здатне працювати на глибині від 12 до 40 метрів. При цьому рівень напору може досягати також 40 метрів. Часто заглибні відцентрові насоси оснащуються кількома робочими колесами, розташованими одне за іншим. Такий агрегат називають багатоступеневим.

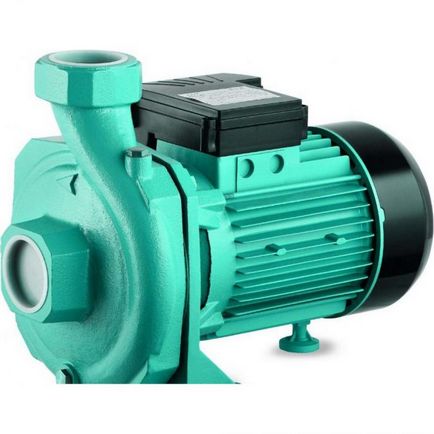

- Поверхневі помпи відцентрового типу. Цей вид обладнання працює виключно на поверхні. Є більш габаритним побратимом свого погружного попередника. При цьому продуктивна потужність пристрою поверхневого типу дещо відрізняється від погружного. При своїх потужних габаритах поверхневий агрегат здатний забирати воду з глибини від 8 до 12 метрів. Та й з рівнем шуму пристрою під час роботи виникають складності. Насос видає різкий шум, що вимагає облаштування спеціального кесона. Поверхневі помпи найчастіше є одноступінчастими (тобто мають одне робоче колесо в корпусі). Така конструкція істотно полегшує проведення самостійного ремонту помпи.
Крім заглибних і поверхневих відцентрових агрегатів існують і такі види насосів:
- Устаткування з мокрим ротором;
- Пристрої з сухим ротором.
У першому випадку змазування частин робочого вузла помпи відбувається за рахунок води, яку обладнання перекачує. Такі насоси мають меншу потужність за рахунок необхідності контакту частин агрегату з водою.
Механізми з сухим ротором відрізняються підвищеною потужністю. У таких пристроях двигун і ротор розташовуються в окремій камері. Помпи сухого ходу працюють в більш галасливому режимі, на відміну від механізмів з мокрим ротором.
Пристрій відцентрового насоса

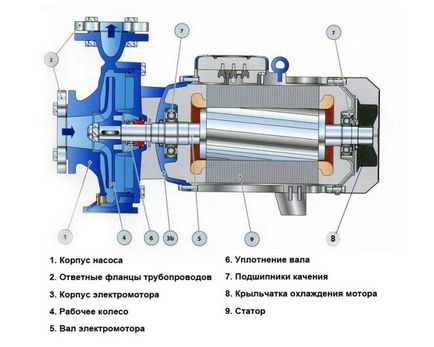

Для того щоб розуміти, як проводити ремонт відцентрових насосів, необхідно мати уявлення про будову агрегату і принцип його роботи
Для того щоб розуміти, як проводити ремонт відцентрових насосів, необхідно мати уявлення про будову агрегату і принцип його роботи. Тільки в цьому випадку вам вдасться впоратися з ремонтом насосного обладнання самостійно.
Отже, варто знати, що відцентровий агрегат має витягнутий в довжину корпус, який вміщує в себе вхідний і вихідний патрубки, ротор, двигун, нагнітачі і робоче колесо з лопатями. При цьому діаметр корпусу погружного механізму може дорівнювати всього 100 мм, що ще більше спрощує проведення ремонтних робіт.
Лопаті зігнуті на робочому колесі в протилежну від обертання колеса сторону. Таким чином, вдається максимально збільшити відцентрову силу всередині робочої камери агрегату.
Як працює відцентрова помпа?

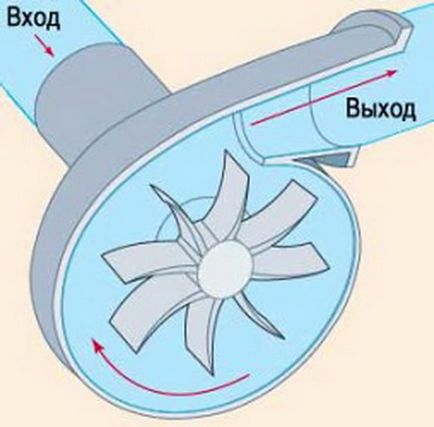

При включенні насосне обладнання відцентрового типу починає обертання робочого колеса з лопатями на високій швидкості. Через вхідний отвір вода починає надходити в робочу камеру помпи і там, під впливом тиску відцентрової сили притискається до стінок камери
При включенні насосне обладнання відцентрового типу починає обертання робочого колеса з лопатями на високій швидкості. Через вхідний отвір вода починає надходити в робочу камеру помпи і там, під впливом тиску відцентрової сили притискається до стінок камери.
Під впливом тієї ж відцентрової сили відбувається перепад тиску в резервуарі, і вода виштовхується в вихідний отвір помпи.
Тут же, після того як порція води залишає робочу камеру агрегату відбувається різке зниження тиску, що провокує підкачування наступних порцій води. Таким чином, відбувається постійна перекачування і транспортування чистої рідини на поверхню і далі по трубопроводу.
Важливо: такий принцип роботи однаковий як для пристрою погружного типу, так і для поверхневого агрегату.
Кілька правил експлуатації відцентрових насосів
Важливо купувати і встановлювати насос відцентрового типу, розрахований на дебет саме вашого джерела. Якщо ж продуктивність агрегату буде вище, ніж дебіт свердловини / колодязя, то є ризик роботи помпи всуху
Обидва види відцентрового устаткування вимагають усвідомленого підходу до їх експлуатації. А саме, дотримання кількох важливих правил, які дозволять продовжити життя вашому агрегату.
Важливо: необхідно строго стежити за температурою води, що перекачується. Трапляється, що через незнання, користувач може прогнати через насос занадто гарячу воду. Це природно, призводить до поломки обладнання.
Типи поломок, причини та способи ремонту відцентрових насосів
Може перегоріти і плавкий запобіжник в помпі. Таке трапляється при частих перепадах напруги в мережі. Усунути неполадку можна, замінивши запобіжник. А щоб ситуація не повторилася, краще встановити якісний стабілізатор напруги на вході електроенергії від розподільного щитка в будинок
Отже, ви дотримувалися всіх правил експлуатації насосного обладнання, а помпа все одно вийшла з ладу і працює з перебоями, або не працює взагалі. В цьому випадку розбираємося докладно з кожної конкретної ситуації.
Агрегат гуде, але воду не качає
Однією з основних причин такого події може стати окислення вала в двигуні пристрою. Ремонтувати обладнання будемо таким чином:
- Відключаємо агрегат від мережі електропостачання та повністю видаляємо рідина (воду) з робочої камери і водоприймального труби, стикується з помпою.
- Розкручуємо кріплення, які фіксують корпус і сам двигун.
- Тепер акуратно знімаємо двигун з ротором і перевіряємо на наявність окислених. Якщо такі є, акуратно все зачищаємо, змащуємо і встановлюємо на місце у зворотному порядку. Збираємо корпус і підключаємо труби до насоса.
Ще однією причиною такого збою може стати потрапляння стороннього предмета або сміття в робочий вал. В цьому випадку необхідно розібрати корпус пристрою, попередньо злив з нього воду, і видалити сторонній предмет. Так само необхідно перевірити герметичність вхідного патрубка і якість фільтра на ньому.
Крім того причиною неробочого стану вала може стати відсутність електроживлення в кабелі. В цьому випадку потрібно за допомогою спеціального тестера перевірити наявність потрібного напруги на всіх ділянках електрокабеля і на робочих клемах насоса. У разі виявлення несправності необхідно усунути неполадки методом заміни кабелю або клем.
Може перегоріти і плавкий запобіжник в помпі. Таке трапляється при частих перепадах напруги в мережі. Усунути неполадку можна, замінивши запобіжник. А щоб ситуація не повторилася, краще встановити якісний стабілізатор напруги на вході електроенергії від розподільного щитка в будинок.
Якщо насос починає працювати і незабаром зупиняється
Причина - можливе утворення відкладень між ротором і статором. В цьому випадку потрібно розібрати корпус насоса і добре очистити пристрій від зайвих відкладень.
Високий рівень шуму насоса при включенні
Причина - можливу присутність повітря в водоприймальних трубах. Необхідно терміново позбутися від нього, інакше агрегат в найшвидшому часі згорить. Відцентрові насоси не терплять наявності повітря в системі.
Ще одна причина такого явища з домішкою сильної вібрації - недостатній дебіт води в джерелі. В результаті помпа намагається підкачати воду, яка надходить дуже повільно. У цьому випадку або змінити модель обладнання на менш потужну, або перевірити стан свердловини / колодязя, і з'ясувати причини повільного надходження води в них.
Якщо агрегат сильно вібрує
В цьому випадку частою причиною поломки стає знос робочого підшипника, який задає темп і якість обертання робочого вузла з лопатями. Щоб усунути проблему, необхідно розібрати корпус насоса і змінити підшипник.
Таким чином, ми розібрали найчастіші несправності, які трапляються з насосним обладнанням відцентрового типу. При грамотному підході, при наявності необхідного інструменту, а також певних навичок, ви точно зможете впоратися з ремонтом відцентрового насосного обладнання. В іншому випадку (якщо у вас є хоч найменший сумнів у своїх здібностях) краще віддайте насос на ремонт в спеціалізовану майстерню. Таким чином, ви отримаєте не тільки якісно виконану роботу, але ще і гарантію на її проведення.
