Зварювальний інвертор своїми руками - схеми та інструкції по ремонту
У більшість зварювальних апаратів будують по инверторной схемою, де в якості силових перемикачів використовуються потужні польові транзистори. Її застосування дає можливість зменшити масу з габаритами конструкції.
На ринку пропонується широка різноманітність інверторних зварювальних апаратів, але у всіх їх дуже схожий принцип дії. Щоб змайструвати інвертор зварювальний своїми руками або полагодити його, необхідно зрозуміти, як функціонують в ньому внутрішні схеми.
Зварювальний інвертор своїми руками схеми
Зібраний зварювальний інверторний апарат складатиметься з наступних елементів:
- Драйвера силових ключів
- Блок живлення
- силова частина
Постараємося розібрати, як самостійно змайструвати зварювальний інвертор з наступними характеристиками:
- Струм зварювання - до 250 А
- Напруга мережі - 220 В
- Споживаний максимальний струм - 32 А
Такий апарат зможе без праці варити електродом 5-ої з довжиною дуги до 1 см. Рівень ККД не менше, ніж у магазинних інверторів.
Схема зварювального інвертора
Нижче наведена схема блоку живлення агрегату, яка повинна допомогти людям, добре розбирається в електроніці.
Щоб стабілізувати напругу, необхідно робити обмотки по всій ширині каркаса. Всього їх буде чотири:
- Первинна - ПЕВ 0.3 мм, 100 витків
- Вторинна (2) - ПЕВ 1 мм, 15 витків
- Вторинна (3) - ПЕВ 0.2 мм, 15 витків
- Вторинна (4) - ПЕВ 0.3 мм, 20 витків
Монтувати плату. на якій розташовується блок живлення, потрібно окремо. Від силової частини вона буде відділятися металевим листом, який приєднується до корпусу зварювання електрично.
Провідники. які призначаються для управління затворкі, припаиваются якомога ближче до транзисторів, при цьому вони повинні скручуватися між собою попарно. Розтин не є суттєвим, проте довжина провідників не повинна бути понад 150 мм.

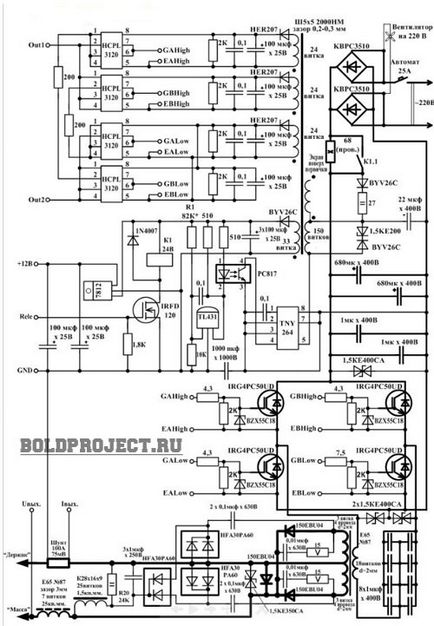

Виготовляючи зварювальний інвертор своїми руками схеми для розуміє людини відіграють найважливішу роль. Нижче приведена ще одна з них, на якій зображена силова частина.
Блок живлення буде являти собою класичний флайбек. Первинна обмотка трансформаторного блоку накривається екрануючої обмотки з того ж дроту. При цьому накладені витки повинні в повному обсязі перекривати первинні і збігатися за напрямком. Між ними повинна бути ізоляція з малярного скотча або лакоткани.
Щоб налаштувати блок живлення, необхідно підібрати опір таким чином, щоб напруга, що подається на харчування реле, дорівнювало 20-25 В.
Всі особливості силової частини показані на схемі, наведеній трохи вище. Найважливіше - для вхідних випрямлячів підібрати потужні і надійні радіаторні елементи. Чудово підійдуть моделі, які встановлювалися в старих ПК з процесорами Pentium 4 і Alton 64. Купити їх на ринку вторинних комплектуючих можна по 4-5 доларів.
У схемі управління наводиться тільки один термічний датчик. Він повинен поміщатися всередину корпусу радіатора, температура нагрівання якого максимальна.
Для блоку управління потрібно знайти на вторинному ринку ШІМ-контролер моделі TL494. У нього задіяний тільки один канал регулювання, через який відбувається стабілізація струму в дузі. Конденсатор C1, наведений на схемі, буде визначати напругу ШІМ, від якого залежить величина струму зварювання.
Ремонт зварювального інвертора своїми руками
Одним з найбільш слабких місць інвертора є колодка клеми, до якої підключається зварювальний кабель. Велике значення струму і досить ненадійний контакт веде до критичного підвищення температури на проводах в місцях з'єднання, яке руйнується і виходить з ладу.
Серед інших найбільш поширених несправностей виділяють:
- Надмірне споживання струму в умовах відсутньої навантаження
- Обриви зварювальної дуги
- Зварювальний струм погано відрегульований
- Значення зварювального струму недостатня для роботи
- Збільшена гучність трансформатора
- мимовільне відключення
Основні види несправностей
Методи боротьби з кожною з несправністю відомі і, як правило, легко переборні.
Якщо в мережі відсутнє навантаження. але при цьому апарат продовжує споживати велику кількість струму, на котушках напевно замкнулися витки. Усунути такого роду несправність легко перемотуванням або налагодженням ізоляційного шару.
Якщо зварювальний дуга стала часто пропадати. проте запалити її повторно не виходить, супроводжуючись дрібними іскрами, напевно стався пробій обмотки і на зварювальну ланцюг подається занадто висока напруга.
Часто проблеми інверторних апаратів пов'язані з некоректною регулюванням зварювального струму. У різних апаратах регулювання струму відбувається по різному, тому для усунення проблеми необхідна детальна схема, що описує пристрій конкретної моделі. Найчастіше несправність укладена в гвинті, який регулює струм, іноді можливі замикання на затискачах, в дросельної котушці тощо. Щоб усунути несправність, доведеться демонтувати кожух для дослідження механізму.
Якщо зварювальний струм має низьке значення. причина може критися в падінні напруги безпосередньо в електричній мережі. Друга поширена проблема - все той же несправний регулятор.
Трапляються ситуації, коли апарат починає надмірно грітися. Найпоширеніші причини подібного явища - значення зварювального струму встановлено вище допустимого, занадто тривала безперервна робота і застосування занадто товстих електродів, для роботи з якими інвертор не розрахований.
Коли апарат сильно нагрівається, на котушках починає згоряти ізоляція і, як наслідок, відбувається коротке замикання, наслідки якої будуть набагато серйознішими, аж до повного згоряння пристрою. Виправити ситуацію частіше моно шляхом відновлення ізоляції, але іноді доводиться здійснювати перемотування котушок.
Коли спостерігається занадто надмірне гудіння апарату. воно може супроводжуватися подальшим його перегрівом. Серед поширених причин виділяють ослаблення кріплень, які стягують частини муздрамтеатру, несправне кріплення механізмів переміщення або сердечника котушок. Якщо сталося замикання між зварювальними проводами, також збільшується гул. Виправити ситуацію можна підтяжкою болтів, відновленням кріплення, ізоляції на зварювальному кабелі.
Якщо інвертор почав мимовільно відключатися. швидше за все сталося замикання в ланцюзі і спрацювали механізми захисту. Потрібно продзвонити електричний ланцюг, знайти пошкоджену ділянку і зробити його відновлення.
У даній статті розглянуті найважливіші елементи, яким потрібно приділити увагу при побудові зварювального інвертора своїми руками, а також поширені несправності подібного обладнання і методи їх ліквідації.
Але братися за ремонт зварювальних інверторів самому варто тільки тоді коли присутній впевненість в своїх силах і хороші знання в області електроніки. Інакше рекомендується звернутися до фахівця, щоб не погіршити ситуацію.
