Вирубка поздовжнього паза в колоді
Поздовжній паз (бійка).
Для того щоб рубані стіни впевнено тримали тепло і не продуваються вітром, в кожній колоді вирубується поздовжній паз. який повинен копіювати гребінь низ лежачого колоди. У нас, в Білорусі, поздовжній паз називається «Бійка».

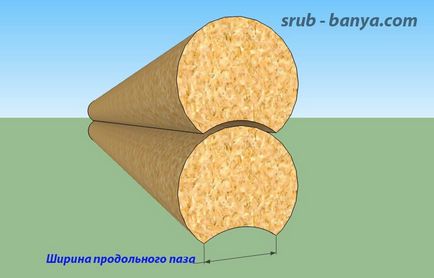

Ширина поздовжнього паза нормується і залежить від мінімальної температури повітря в зимовий час. В літературі наводяться такі дані:
При мінімальній температурі зовнішнього повітря ширина поздовжнього паза повинна складати:
мінус 20 ° C - не менше 10 см,
мінус 30 ° C - не менше 12 см,
мінус 40 ° C - не менше 14 см.
Грубим порушенням технології рубки є виготовлення поздовжнього паза трикутної форми.
Такий паз складно повністю заповнити щілинних ущільнювачем і між колодами залишаються порожнини. У цих порожнинах конденсується волога, і з'являються як різного роду комахи, так і цвіль, грибки і гриби.
З - за нещільності стикування, такі стіни легко продуваються і зруб погано тримає тепло. Загострюю вашу увагу на цьому тому, що іноді, з метою економії часу і сил, сучасні «будівельники» частенько роблять трикутний паз, який, до того ж вирізають бензопилою.
Відкриті деревні волокна в цьому пазу посилено вбирають вологу при найменшому намоканні межвенцового ущільнювача. А віддавати вологу в атмосферу заважає все той же ущільнювач. Вологість такого колоди постійно підвищена, і тому воно має меншу стійкість до гниття.
Крім того, колода з трикутним пазом під тиском горішніх вінців, з часом, може тріснути по вершині трикутника, що призведе до розкриття паза і появи щілин у міжвінцевих з'єднаннях.
Про видах щілинних з'єднань, які використовуються сучасними теслями - в статті щілинних з'єднань колод в зрубі.
ПРАВИЛО ВОСЬМА: Поздовжній паз повинен максимально копіювати гребінь низ лежачого колоди!
Розмітка форми поздовжнього паза на торці колоди.
2.5 Накреслюємо задану ширину поздовжнього паза на торці колоди
Я зазвичай роблю 12 і більше сантиметрів.

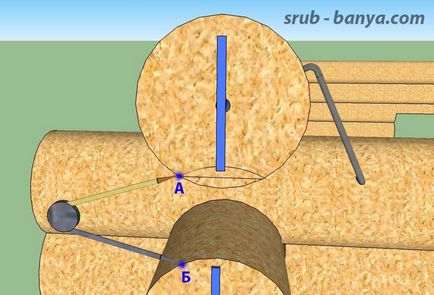

Виставляємо розчин риси як відстань між точками
А та Б.
Малюємо форму гребеня нижньої колоди на торці верхнього - нижня ніжка риси ковзає по гребеню нижнього колоди, а олівець при цьому малює профіль гребеня на торці верхнього. При розмітці рисою необхідно стежити за тим, щоб пряма А - Б. проходить через кінці ніжок риси була вертикальною.
Не змінюючи розчину риси, робимо те ж саме на іншому (протилежному) торці колоди і перевіряємо, чи вкладається ширина паза в мінімальні допуски.
Якщо ширина паза менше, то викреслює необхідну ширину, збільшуємо розчин риси, малюємо форму гребеня нижньої колоди на торці верхнього і повторюємо те ж саме на іншій стороні колоди (первинному).
Відстань між колодами.
Так як колоди - далеко не ідеальні циліндри, ширина паза на різних торцях може сильно відрізнятися. Для того щоб це не відбувалося, відстань між колодами на кінцях при розмітці повинно бути приблизно однаковим.
Регулювання положення колоди вниз.
Положення колоди по горизонталі і відстань між колодами на кінцях, при необхідності, можна регулювати. Для того щоб опустити будь-якої кінець колоди, досить підробити гребінь нижньої колоди.

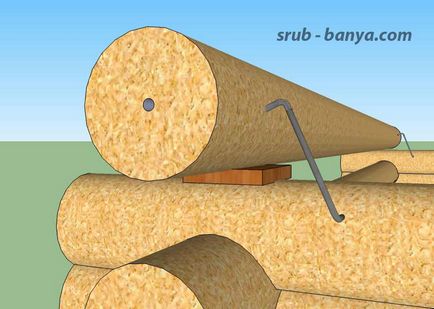

Регулювання положення колоди вгору.
Іноді необхідно підняти будь-якої кінець, не чіпаючи інший. Тоді просто під колоду підкладаємо дощечку необхідної товщини. Головне: не забути підкласти цю ж дощечку при розмітці кутовий врубки.
Розмітка лінії поздовжнього паза.
2.6 Малюємо лінію повздовжнього паза на верхньому колоді.
Він зазначив межу ведемо так, щоб лінія А - Б. з'єднує кінчики її ніжок була вертикальна. При цьому конфігурація гребеня нижньої колоди проектується на нижній частині верхнього.
Лінії розмітки поздовжнього паза малюються по обидва боки колоди.
