Види систем водяного опалення для будинку
Сама система ділиться на два види, це система опалення з природною циркуляцією. яку часто називають гравітаційної та опалення з примусовою циркуляцією.
Для того, щоб вибрати яку систему водяного опалення більше підходить для вашого будинку, потрібно знати їх принципові відмінності.
Система опалення з природною циркуляцією
Відомо, що вода при нагріванні стає менш щільною тобто легшою, тому вона піднімається вгору. Як тільки вона віддає тепло, її щільність збільшується тобто вона стає важчою і починає текти вниз.
Тому, вода природним чином починає безперервно циркулювати.
Для того, щоб водяне опалення працювало справно, важливо забезпечити хороший приплив води в системі.
Для чого це потрібно?
Якщо вода буде просто стояти в трубах або її швидкість буде не достатня, то обігріти будинок буде просто неможливо. Батареї будуть постійно холодними, тому що віддавши тепло в приміщенні, до них не буде надходити гаряча вода.
Для запобігання подібним явищам, важливо правильно підбирати діаметр труб, їх протяжної по горизонталі і вертикалі. Зазвичай, необхідний діаметр залежить від котла опалення та вказується в технічному паспорті.
При експлуатації котла, важливо, щоб він не перегрівався тобто не відбувалося закипання води, тому що це, неминуче, приводить до підвищення тиску в системі через що може статися прорив труб або руйнування опалювального котла. Уникнути цього допомагає розширювальний бак, про який мова піде трохи нижче.

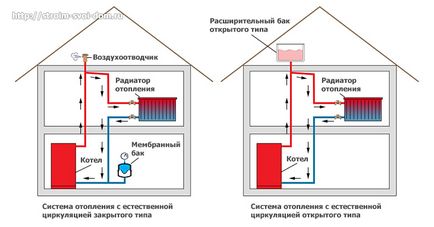

схема установки
Установка системи водяного опалення починається з вибору місця, де буде знаходитися котел. В системі опалення з природною циркуляцією, це повинна бути найнижча точка.
Від котла йде подає стояк, який повинен розташовуватися якомога вище. Зазвичай його заводять на горищах. Така умова необхідно для забезпечення швидкості циркуляції і потрібного напору.
На кінці подає стояка монтують розширювальний бак відкритого типу. При використанні бака закритого типу, на цьому місці встановлюють повітровідвідник, а сам бак розташовують на зворотній трубі, ближче до котла.
Після того, як все це зроблено, монтують розводку під радіатори опалення.
Для такого опалення можна використовувати труби з різних матеріалів: поліпропіленові, металопластикові, мідні, залізні і т.д. При використання поліпропіленових і металопластикових труб, необхідно звернути увагу на температуру експлуатації тому вода в системі обігріву може набирати температуру до 95 0 С.
Виробники рекомендують використовувати труби з сучасних полімерних матеріалів, тому що опір току теплоносія (води) в них значно нижче, ніж у металевих, а отже циркуляція і швидкість води в них краще.
Важливо. Діаметр труб і патрубка, що виходить з котла, повинні бути однаковими. Міняти діаметр не можна, тому що виробник котла робив розрахунок технічних характеристик виходячи з певного діаметру труби.
Так як ця система водяного опалення працює за рахунок природного струму води, то потрібно, щоб гідравлічний опір, що діє на воду, було мінімальним. Тому встановлюють труби з великим діаметром, радіатори опалення з великим перетином каналів.
Все це часом виглядає громіздко. Такого недоліку позбавлена система водяного опалення з примусовою циркуляцією.
Система водяного опалення з примусовою циркуляцією
Як ви вже зрозуміли, для нормальної роботи опалювальної системи необхідна циркуляція води (теплоносія) по трубах. Якщо в гравітаційної системі все відбувається за рахунок сил тяжіння, то в системах з примусовою циркуляцією дана функція покладена на насос, який змушує воду циркулювати.
Як правило, це невеликі за потужністю насоси близько 100 пн. Завдяки їм, можна контролювати швидкість подачі води, робити її більше або менше. Це дозволяє регулювати температуру радіаторів опалення.
ККД системи водяного опалення з примусовою циркуляцією вище. ніж з природною, що дає економію в паливі.
Для таких систем використовують труби меншого діаметру тому подолати гідравлічний опір допомагає насос.
Використання труб меншого діаметра і високий ККД котла значно знижують витрати на установку та експлуатацію опалення з примусовою циркуляцією.

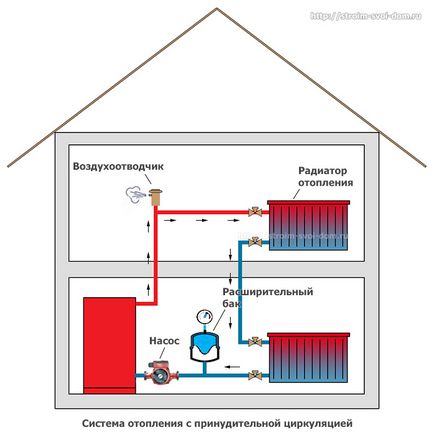

схема установки
Є кілька відмінностей системи водяного опалення з примусовою циркуляцією від природної.
- Наявність насоса, який встановлює на зворотній трубі, що підводить
- У такій системі, котел і радіатори можна розташовувати на одному рівні.
- Менший діаметр труб. Досить труб в ¾ дюйма.
Поєднана система водяного опалення

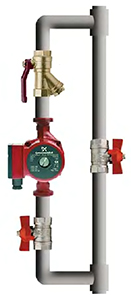

Насос встановлюється на додатковий обвідний відрізок труби. Сюди так само входять запірні кульові крани і зворотний клапан.
Діє вона в такий спосіб. Поки є електрика і працює циркуляційний насос, опалення функціонує як система з примусовою циркуляцією, як тільки відбувається відключення електрики, зворотний клапан відкривається і вона перетворюється в гравітаційну.
Таку схему, часто застосовують в будинках, де хочуть модернізувати стару систему водяного опалення з природним струмом води, збільшити її ККД, де є перебої з електрикою.
В даному случає насос, збільшує швидкість води в трубах, тому опалення будинку стає більш ефективним.
Відкрита і закрита система опалення. Розширювальний бак
У разі використання розширювального бака відкритого типу, система водяного опалення називається відкритою, а якщо вибрати мембранний бак, то відповідно закритою.
Обидва різновиди баків можна встановлювати, як в гравітаційних системах водяного опалення, так і в системах опалення з примусовою циркуляцією.
Розширювальний бак відкритого типу встановлюється в найвищій точці опалювальної системи. Основним мінусом є те, що через нього в систему опалення потрапляє кисень, що призводить до корозії деяких металів. Для чавунних казанів, така корозія не страшна. У тому случає, якщо ви встановили сталевий нагрівальний котел, то розширювальний бак повинен бути закритого або мембранного типу.
При установці мембранного бака, система стає закритою. Для того, щоб повітря, що випадково потрапив в теплоносій виводився назовні, у верхній точці системи ставлять відведення повітря.
Яка система опалення краще?
Відповісти на це питання однозначно не можна. Кожна система опалення має свої переваги.
Насосна система більш комфортна. Її можна повністю автоматизувати, регулювати температуру в кожному приміщенні, при цьому вона залежить від електрики.
Систему з природною циркуляцією неможливо автоматизувати. Вона більш інертна при цьому не потребує електроенергії. Вона добре підходить для дачних і заміських будинків, де періодично відключають електрику або його зовсім немає.
