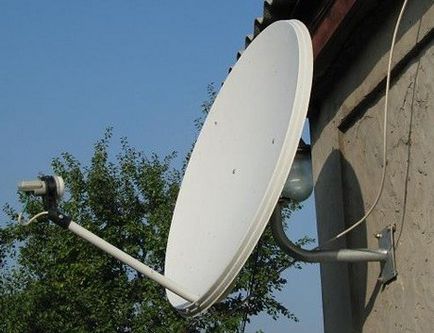

Найпоширеніші, відкриті, безкоштовні канали віщаються із супутників Sirius, Amos, Hot Bird. Розташовані вони на південному заході. Пропонуємо Вам детальний опис збірки, установки і налаштування супутникової тарілки на ці супутники. Інструкція складена для офсетного антени (Див. Фото №1, №2).
Визначаємо місце установки тарілки
Основні місця, де зазвичай встановлюють тарілки - дахи, стіни будинків, біля вікон чи балконів. Для того, щоб визначити, чи можна і куди краще прикріпити супутникову тарілку, Вам необхідно знати кілька правил:

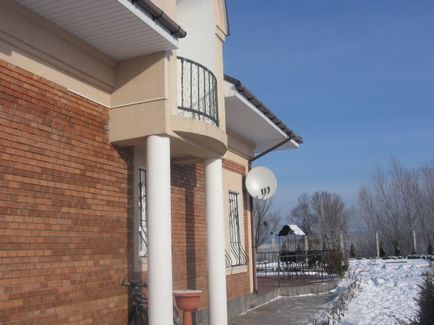

1. Чи є поруч або на сусідніх будинках супутникові тарілки? Якщо таким же чином і в тому ж напрямку на Вашому домі можна прикріпити тарілку, значить антена у Вас стане. (Див. Фото №3)
2. Якщо тарілок по сусідству немає, можна з орієнтуватися по сонцю. Якщо в 14.00 (з 13.00 до 15.00) в ваші вікна потрапляє сонце, значить вікна виходять на південний захід. Тарілка буде дивитися на південний захід, тому що супутники знаходяться в цьому напрямку.
3. Відсутність перешкод. Перед місцем, де буде прикріплена тарілка, в напрямку супутника не повинно бути ніяких видимих перешкод у вигляді високих дерев, високих будинків. (Див. Фото №4, №5)

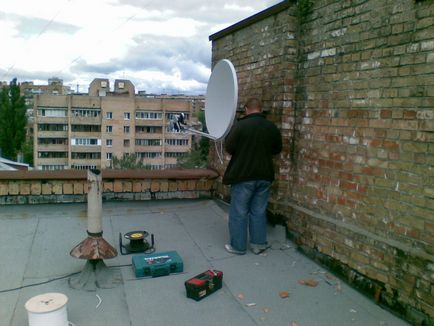

4. Якщо ж місце, де Ви хочете розмістити тарілку, знаходиться в протилежній стороні від південного заходу, або є видимі перепони, значить Вашу тарілку потрібно кріпити на даху будинку. (Див. Фото №6, №7)
Збираємо тарілку і готуємо до установки
Після визначення місця установки, збираємо тарілку.
Збірка супутникової антени:
Збірка супутникової антени здійснюється відповідно до інструкції. При збірці необхідно акуратно поводитися з дзеркалом антени (особливо з тими, які виготовлені з алюмінію), не завдавати ніяких механічних пошкоджень, що міняє геометрію дзеркала. Після складання перевіряється міцність затягування всіх кріплень.
При збірці антени особливу увагу треба приділити установці супутникового конвертора (LNB). Правильність установки поляризації конвертора дуже сильно впливає на якість сигналу. Цього можна досягти експериментальним шляхом: обертанням конвертора довкола своєї осі до здобуття максимального сигналу. У цій позиції слід закріпити конвертор. У тому випадку, якщо антена, встановлена за вікном, своїм дзеркалом закриває доступ до конвертора, Вам необхідно виробити налаштування поляризації завчасно. Інформацію про налаштування конвертора Ви можете отримати у продавця обладнання, або виробити тренувальну установку антени.
Якщо установка проводиться з вікна, то перед вивішуванням антени на кронштейн необхідно прив'язати антену страхувальної мотузкою на випадок її падіння з рук. Також бажано заздалегідь підключити кабель до конвертора і заізолювати роз'єм ізоляційною стрічкою від вологи, тому що в подальшому може більше не буде забезпечено можливості дістатися до конвертора. Після вивішування супутникової тарілки підтягуються регулювальні болти до моменту, коли антена починає туго висіти на кронштейні.
Обжимка кабелю f- роз'ємами (Див. Фото №8):
1. Зачищається 1см верхнього шару ПВХ від краю кабелю. (Див. Фото №9)

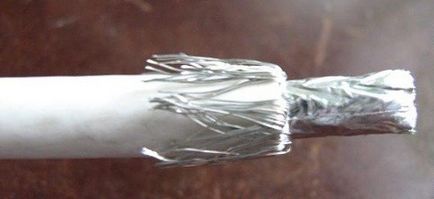

2. Екрановане обплетення разом з фольгою заправляється в протилежному напрямку. (Див. Фото №10)
3. Внутрішній наповнювач зрізається приблизно на 5-6мм. (Див. Фото №11)
4. F-роз'єм на тугу накручується на кабель до тих пір, поки центральна жила не вийде на 1-2 мм з роз'єму. (Див. Фото №12)
Встановлюємо та налаштовуємо тарілку
Наступні етап - це монтування кронштейна і установка тарілки на кронштейн.
Крім комплекту супутникового обладнання вам знадобляться наступні інструменти:
1. Перфоратор зі свердлами з побідитовими наконечниками. Діаметр свердла вибирається трохи менше, ніж діаметр анкерного болта. Набагато менше - не можна - анкер не ввійде в стіну. Більше - буде "бовтатися" і його толком не вийде затягнути.
2. Хрестоподібна викрутка.
3. Накидний ключ на 10 і 13
4. Разводной ключ.
5. Молоток.
6. Ніж для різання паперів (для зачистки кабелю під коннектори).
7. Кусачки.
8. Ресивер з пультом.
9. Маленький телевізор.
10. Перенесення 220В з подовжувачем на 3 розетки.
установка кронштейна
Визначаємо місце, де буде кріпиться кронштейн, і робимо розмітки для отворів.
Свердлимо їх перфоратором.
Забиваємо в отвори анкера або дюбеля і кріпимо кронштейн. (Див. Фото №13, №14)
На кронштейн насаджує зібрану тарілку, з'єднуємо дисек і конвертора обтиснутими обрізками кабелю, підключаємо до телевізора основний кабель і починаємо ловити сигнал. (Див. Фото №15, №16, №17)

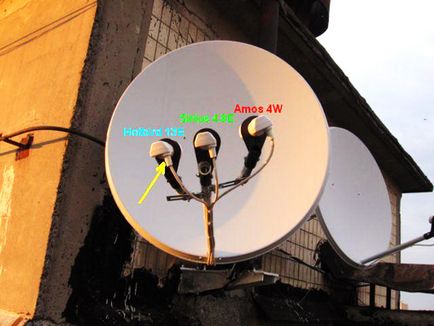

Кожен конвертор ловить свій супутник (Див. Фото №18)
Лівий гвинт дає настроювати антену у вертикальній площині, 2 правих - повертати антену щодо кронштейна в горизонтальній площині. (Див. Фото19)
На ключці (утримувач конвертора) антени, болти затягуються так, щоб конвертори в мультіфіда можна було з деяким зусиллям повертати у всіх площинах. (Див. Фото №20)
Після настройки кожного супутника забувайте перевіряти прийом сигналу на якомусь безкоштовному, відкритому каналі.
Відсутність сигналу може бути через несправний конвертора або дисека, також, неправильного підключеного і налаштованого дисека. Під час налаштування конверторів рекомендується звернути увагу на те, до якого саме з контактів дисека ви її підключили A, B, C або D - точно такий же дисек і виставите в своєму ресівері.
