Супутникова антена (- тарілка -)
Супутникова антена в свідомості більшості людей по праву символізує всю систему супутникового телебачення. Природно насправді приймальне супутникове обладнання складається з декількох частин, але антена справедливо вважається мало не принципової його складовою частиною.
Перед тим як приступити до установки супутникової «тарілки». нам природно її потрібно придбати. Але не будемо поспішати і перед її покупкою, розберемося, якими конкретно аспектами слід керуватися при даному виборі, адже правильний вибір антени багато в чому визначає технічні можливості вашої супутникової приймальної системи в цілому.
Перш ніж говорити про те, яку супутникову «тарілку» вибрати, нам необхідно визначити для роботи в якому місці ви збираєтеся її використовувати. Тобто, вибираючи антену, вам необхідно визначити які канали вас цікавлять і який супутник виходячи з цього, ви хочете дивитися.
Один з важливих параметрів при виборі супутникової «тарілки» є її діаметр. Визначається він в основному виходячи із зони покриття того супутника, який ви хочете переглядати, а якщо бути точніше, то виходячи із зони покриття тих транспондерів з яких ви маєте намір приймати сигнал.
Розглянемо вибір антени на прикладі супутника Yamal 401 at 90.0 ° E для Ku-діапазону. Зону покриття цього супутника для даного діапазону можна знайти на просторах інтернету. Місцезнаходження на карті для якого будемо підбирати антену відзначено червоною крапкою.
Зони межують між собою лініями, кожна лінія визначається потужністю сигналу досяг поверхні землі. У нашому випадку вони становлять 51dBW, 49 dBW, 47 dBW, 45 dBW, 43 dBW. Як ми бачимо, місце знаходиться в зоні найвищого сигналу 51dBW, для іншого місця береться середня величина потужностей сигналу. Далі з таблиці співвідношення потужності сигналу до діаметру антени (dBW / діаметр в метрах) бачимо, що діаметр супутникової антени, який відповідає даній потужності, дорівнює 0,60 метра, але потрібно взяти 0,75 метра, тобто трохи з запасом.
Для чого з запасом. Все полягає в тому, що супутник віщає для певного типу (стандарту) обладнання, але не менше. Тобто у конвертера повинна бути певна чутливість і коефіцієнт шуму. У супутникового ресивера теж повинні бути певні мінімальні параметри. І так далі. За цими параметрами супутниковий провайдер і розраховує зони покриття для різних супутників, достатні, для впевненого прийому сигналу з супутника. І не будемо забувати, що погодні умови теж впливають на прийом сигналу.
У нас з вами, тобто у користувачів супутникового телебачення, конфігурація супутникового приймального обладнання різна. Тому у одного з нас сигнал з супутника може ловити з антеною меншого діаметру, ніж рекомендовано провайдером супутникового телебачення, а в іншого сигнал може бути нестійким, навіть якщо розмір супутникової «тарілки» набагато більше, ніж вказано на зонах покриття.

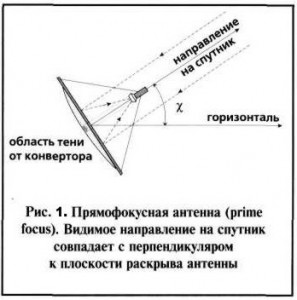

Давайте тепер розберемося, які антени бувають за формою. Існує два основних типи антен - це прямофокусниє і офсетні. Прямофокусниє (рис. 1) представляють собою «традиційну» круглу «тарілку».
Конвертер у такої антени закріплюється по центру за допомогою декількох (до трьох) кріпильних спиць. Причому спиці закривають частину дзеркала, що призводить до зменшення поверхні, що відбиває. Але зі збільшенням діаметра цей ефект ставати незначним. Так само на прямофокусной антени в зимовий період на дзеркалі намерзає сніг і лід, що в свою чергу сильно погіршує прийом сигналу з супутника.
Офсетні антени (рис. 2) можна з легкістю відрізнити від прямофокусних, так як центр (фокус) у неї зміщений від центру дзеркала вниз.
Це необхідно враховувати при наведенні на супутник. У офсетних антен воно буде вище перпендикуляра до площини на певний кут. Для багатьох антен офсетного конструкції цей кут складає
25 про -27 о. Це дозволяє кріпити антени практично вертикально, що перешкоджає намерзання снігу і льоду. Кріплення конвертера і він сам не затінюють дзеркало «офсеткі». В силу своїх особливостей така антена користується великою популярністю при діаметрі дзеркала не більше 1,5 м. При великому діаметрі доцільніше використовувати прямофокусную супутникову антену.
Тепер ми вже знаємо, яку антену нам треба купувати. І ще, при виборі постарайтеся забезпечити її надійною опорою. І яка буде опора зовсім неважливо саморобна або виготовлена на заводі. Важливо, щоб міцність опори відповідала діаметру дзеркала антени. І відповідно це стосується і кріплення опори. Ні в якому разі не використовуйте цвяхи та інші забиваються молотком предмети. Використовуйте анкерні болти на бетонних підставах, а на дерев'яних використовуйте болти по дереву.
На цьому теорію про супутникових антенах ( «тарілки») закінчимо.
