універсальний мультиметр
Саморобний вимірювальний тестер має наступні Функціональними можливостями: вимірювання частоти в діапазоні від 0.1 до 15000000 Гц з можливістю зміни часу вимірювання і відображенням значення частоти і тривалості на цифровому екрані. Наявність опції генератора з можливістю регулювання частоти у всьому діапазоні від 1-100 Гц і виведенням результатів на дисплей. Наявність опції осцилограф з можливістю візуалізації форми сигналу і вимірювання його амплітудного значення. Функція вимірювання ємності, опору, а також напруги в режимі осцилографа. Наявність режиму автокалибровки в режимах вимірювання ємності та вимірювання опору.

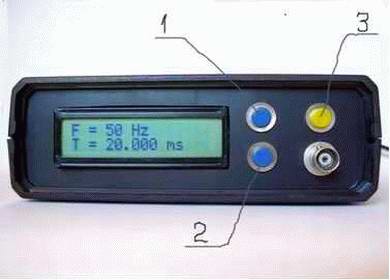

В універсальному мультиметри є такі кнопки управління: «кнопка перемикання режімов3» -3, «кнопка збільшення значення параметра» -1 та «кнопка зменшення значення параметра» -2.
Схема прошивка, малюнок друкованої плати універсального мультиметра на мікроконтролері
Порядок роботи Тесторе. Включивши пристрій на дисплеї протягом однієї секунди висвічується повідомлення «Вимірювання R» і прилад перейде в режим вимірювання опору. Перехід з одного режиму в інший відбувається циклічно за допомогою тумблера перемикання режимів «3» в циклі: «Вимірювання R», «Вимірювання С», «Осцилограф», «Генератор», «Частотомір». У момент переходу з режиму в режим відбувається короткочасна індикація режиму.
У режимі «Генератор» зміна частоти здійснюється кнопками «1» - (збільшення частоти) і «2» (зменшення). У режимі роботи «Осцилограф» кнопками «1» і «2» змінюється часу розгорнення, вимірювання рівня сигналу здійснюється автоматично з індикацією значення. При «Вимірювання ємності» і «опору» перемикання діапазонів також йде автоматично. Калібрування нуля робиться натисканням і утриманням кнопки «1», з подальшим записом в пам'ять за допомогою кнопки «2», а калібрування за номіналом 1000 Ом або 1000 ПФ здійснюється натисканням і утриманням «2» з подальшим записом в пам'ять «1».
Регулювання часу вимірювання частоти відбувається кнопкою «1». Частоту можна змінювати з точністю до 0.1 Гц. Саме час вимірювання в секундах відображається в крайньому правому куті верхнього рядка екрану.
Цифровий амперметр і вольтметр на мікроконтролері
Основа схеми зібрана на мікроконтролері PIC16F873A. Прошивка дозволяє вимірювати напругу від 0 до 50 В, а струм від 0 до 5 А, тобто ця конструкція відмінно доповнить будь-який саморобний зарядний пристрій.
Для виведення результату вимірювань застосовуються світлодіодні індикатори із загальним катодом. Один з операційних підсилювачів LM358 застосовується в ролі повторювача напруги і призначений для захисту МК при нестандартних ситуаціях. Вимірювання струму здійснюється непрямим методом, за допомогою перетворювача з струму в напругу, побудованого на ОУ DA1.2 і біполярному транзисторі VT1 - КТ515В. Датчиком струму в цій конструкйціі є опір R3. Коректують свідчення амперметра тримерами R1 і в досить широкому діапазоні. Сигнал струму навантаження знімається з навантажувального опору перетворювача R2. Напруга на ємності фільтра (точка 3 на схемі) харчування не повинно бути вище 32-х вольт, т.к це максимальна напруга живлення ОУ.
Регулювання приладу відбувається так. Після складання, заливки прошивки (в архіві вище) і перевірки на пристрій подають напруга живлення. Опором R8 виставляють на виході стабілізатора КР142ЕН12А напругу 5,12 В. Лише після цього вставляють в панельку запрограмований МК. Вимірюють напругу в точці два мультиметром, яким ви довіряєте, і R7 вирівнюють свідчення. Після цього до точки 2 під'єднують навантаження з контрольним амперметром. Рівності показань домагаються за допомогою резистора R1.
