Токарська обробка

Початкові команди роботи з програмою відображені в розділі «Запуск програми».

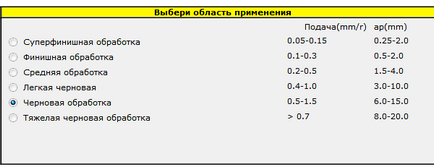

4.1. Вибрати тип токарного оброблення і область застосування (рис. 12).

Токарська обробка
Токарська обробка

Мал. 12. Типи токарного оброблення

4.2. Вибрати матеріал заготовки. Для цього необхідно вибрати національний стандарт і позначення марки матеріалу.

4.3. Вибрати геометричні параметри пластини:

- кут в плані Kr;

- радіус пластини re.

4.4. Вибрати параметри різання:

- глибина різання ap;

- осьова глибина різання lz.

Для цього необхідно скористатися сайтом www.splav.kharkov.com, а також дод. 9.

Токарська обробка

Примітка: для виклику поясняющего малюнка з даними параметром слід натиснути кнопку (рис. 13).

Мал. 13. Приклад вибору ГОСТу як національний стандарт і матеріалу 08Ch13 - корозійно-стійке жароміцний сталь

Токарська обробка

Мал. 14. Вікно розрахунку режимів різання для токарного оброблення

3. Подураев В.Н. Автоматичне регулювання і комбіновані процеси різання. - М. Машинобудування, 1977. - 304с.

5. Косилова А.Г. Мещеряков Р.К. Довідник технолога - машинобудівника. У 2 т. Т.2. - 4-е изд. пераб. і доп. - М. Машинобудування, 1986. - 496с. мул.

6. Ординарців Ч.А. Филлипов Г.В. Шевченко О.М. Онишко А.В. Сергєєв А.К. Довідник інструментальника. - Л. Машинобудування. Ленінградське відділення, 1987. - 846с. мул.

1. Що таке обробка металу різанням?

2. Що таке ріжучий інструмент? Які основні геометричні параметри різального інструменту Ви знаєте?

3. Дайте визначення основних факторів процесу різання.

4. Для чого потрібен програмний комплекс Coroguide?

5. Як розрахувати режими різання за допомогою програмного комплексу Coroguide для процесів: фрезерування торцевою фрезою, свердління і точіння?

Додаток 1. Умовні позначення параметрів режимів різання
