Сполучні ізолюючі затискачі Сізи

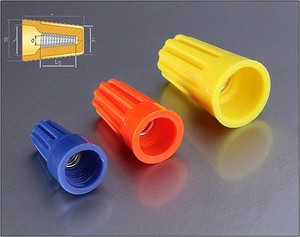

Сполучні ізолюючі затискачі, Сізи - спеціалізовані нейлонові (полімерні) ковпачки з вбудованою всередині сталевий оцинкованої пружиною конічної форми, призначаються для швидкого, якісного з'єднання і зафіксувати з'єднання жил електричних проводів.
Переважна більшість всіх проведених електротехнічних робіт в квартирі (їх ще називають "електрика"), мають на увазі створення / заміну з'єднань жил електричних проводів відповідно до потрібної схемою приєднання приладів і пристроїв. Будь-яке електричне з'єднання проводів повинно забезпечувати максимально надійну фіксацію контакту, мінімальний перехідний опір і надійне ізоляцію цього з'єднання, щоб уникнути замикань і ураження електричним струмом. Створити таке надійне з'єднання можна швидко і легко за допомогою сполучних ізолюючих затискачів / Сизов. У цій статті не розглядатимуться переваги або недоліки різних видів і методів з'єднання електропроводів. Розглянемо варіант використання Сизов.
Визначення дано у вступній частині статті, однак варто додати, що в матеріалі корпусу не міститься галогенів, термопластик корпусу Сизов не підтримує горіння і стійкий до агресивних середовищ, забезпечує надійний контакт і ізоляцію з'єднань на всьому терміні експлуатації.
Де застосовуються Сізи?
Сізи застосовуються для з'єднання мідних проводів всередині приміщень / будівель в розподільних (розподільчих) коробках і електричних щитах. Використовувати Сізи для з'єднання алюмінієвих проводів, а так само для з'єднання проводів мідь + алюміній не можна! Ступінь захисту Сизов - IP20, це не дозволяє застосовувати Сізи для відкритого вуличного монтажу.
Які бувають Сізи?

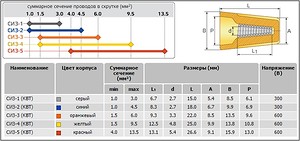

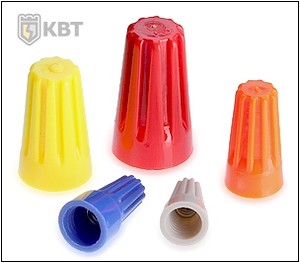

Кожен вид Сизов різниться по найменуванню, кольором корпусу, розмірами, мінімального і максимального сумарного перетину з'єднуються жив і застосовуваним параметрам (напрузі, силі струму). Загальноприйнятого стандарту Сизов серед українських виробників немає, Сізи можуть відрізнятися за кольором і характеристикам, тому при придбанні Сизов, необхідно уточнювати у продавців параметри і характеристики. Нижче наведена таблиця характеристик для Сизов від відомого і популярного українського виробника - електротехнічного заводу «КВТ»
Як використовувати Сізи?

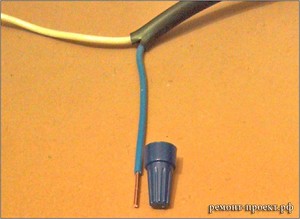

Всі роботи під час монтажу електричної проводки виробляються зі знятим напругою (вимкненим автоматичним вимикачем). Жили з'єднувальних проводів очищаються від ізоляції за допомогою стриппера або інших пристроїв для зняття ізоляції на необхідну довжину. Яка довжина ізоляції знімається з жили проводу? Все залежить від типу застосовуваного сизалі, для різних сумарних перерізів проводу використовуються різні за розмірами Сізи, апріорі, довжина зняття ізоляції не повинна виходити за межі корпусу сизалі. На практиці, потрібно просто до упору вставити один кінець жили всередину сизалі і візуально (або з відміткою) визначити місце зняття ізоляції. З цієї довжині очищається ізоляції і на інших з'єднуються жилах.
Після зняття ізоляції, кінці жив складаються разом (при наявності більше двох жив кінці проводів складаються "пірамідкою"), далі, на них надівається ЗІЗ таким чином, що б кінці всіх очищених жив зайшли всередину корпусу пружини, після чого, рухами за годинниковою стрілкою повільно закрутити ЗІЗ до упору. При закручуванні відбувається скручування проводів.
Тепер, все це коротший: вставив кінець жили - відміряв - зачистив, повторив на іншому проводі, дві жили разом, накрутив ЗІЗ, прокрутив до упору - все. Ізоляційну стрічку можна не використовувати (якщо звичайно ж все розраховано вірно і оголені кінці не виступають за межі корпусу сизалі)
Чи потрібно робити попереднє скручування ізольованих жил? Ні, в цьому немає необхідності, особливо при використанні ЗІЗ-К (ергономічний затиск з "крилами"). І "найцікавіше", попередня скручування пассатижами очищених від ізоляції жив для подальшого використання Сизов, згідно з технологією заборонена. Всі домисли і теорії на практиці призведуть до неякісного з'єднання, або до поломки сизалі. Рада для "теоретиків" - не полінуйтеся, почитайте на сайті виробників відповідну технічну документацію та відповіді провідних фахівців в FAQ.
