Ковпачок сиз для скручування проводів - 8 видів, розміри, підбір
Провід які просто скручені без фіксації, вважаються неправильним елементом з'єднання. При цьому не важливо, як багато оборотів ви накрутили, наскільки красиво з'єднали жили - все це поза правилами і заборонено.
Пропаяні і зварені жили вважаються кращим з'єднанням, однак для більшості вони просто не підходять, через банальну відсутність необхідних інструментів чи навичок.
Якщо ж ви самостійно вирішили зробити ремонт проводки, зібрати распредкоробкі і при цьому заощадити на монтажі, без порушення діючих правил, то ковпачки ЗІЗ це ідеальний варіант.
По-перше, вам не знадобиться купувати ніякого спецінструменту. Наприклад дорогі зварювальні апарати або прес кліщі.
По-друге, не потрібно купувати ніяких додаткових навичок, як у випадку з пайкою або зварюванням проводів.
Ковпачки ЗІЗ - 8 видів
ЗІЗ - розшифровується як з'єднувальний ізолюючий затиск. Даний вид ковпачків прийшов до нас із Заходу. В Америці саме це з'єднання і спосіб ізоляції проводів вважається найбільш поширеним.
Причому вибір у зарубіжних споживачів, набагато багатший ніж у нас з вами.
Наші виробники фактично випускають тільки два види Сизов:
- звичайні гладкі ЗІЗ
На Заході, як то кажуть, можна підібрати на всі випадки життя. Незрозуміло, чому китайці досі не пожвавішали, і не почали виготовляти для нашого ринку те ж саме.
Ось основні 8 видів ковпачків ЗІЗ які там можна зустріти (взято звідси).
Це класичний і посилений (з крильцями) ЗІЗ, який всім нам знаком:
ЗІЗ з поліпшеною формою ковпачка, що забезпечує більш комфортну роботу при закручуванні:
Ковпачок ЗІЗ з низькопрофільною конструкцією для роботи в обмеженому просторі або маленьких распредкоробкі:
Низькопрофільна конструкція з крильцями для посилення крутного моменту:
Наступний ковпачок вельми спірне рішення на мій погляд, але його також випускають. ЗІЗ для з'єднання алюмінієвих провідників з мідними. Ковпачок заповнений спеціальним антиоксидантом запобігає окисленню:
Вологозахищені затискачі, які можна встановлювати на дроти в распредшкафах на фасаді будинку, або вологих приміщеннях і навіть безпосередньо в землі на городі:
Вони містять 100% силіконовий герметик, який захищає від вологи і корозії.
Повністю відпадає необхідність у термоусадці або герметичній ізоляції місць з'єднання.
ЗІЗ з отвором у верхній частині ковпачка.
Це зовсім не дефект, як може здатися на перший погляд, а затиск спеціально призначений для скручування заземлюючих провідників. Один з них якраз виводиться назовні через отвір і підключається до корпусу щитка або обладнання.
Зустрічаються і подібні затискачі, де провід поджимается НЕ пружинкою, а гвинтовим з'єднанням.
Є ще пристрій - коннектор заповнений силіконом.

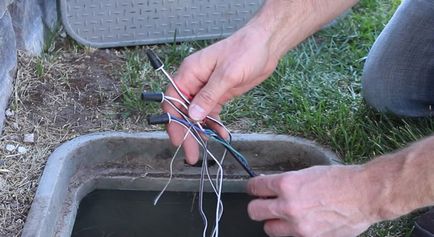

Після цього, дану скрутку спокійно можна вважати водонепроникною і розміщувати під землею - на городі, біля полівалок, при вводі в будинок і т.д.
Розміри і вибір ковпачків ЗІЗ
Вітчизняні та китайські виробники виготовляють ковпачки ЗІЗ на 5 розмірів від ЗІЗ-1 до ЗІЗ-5. Найбільший з них розрахований на сумарне перетин проводів до 32мм2.
До речі, будьте уважнішими при виборі ковпачків виходячи з перетинів. Деякі китайські Сізи можуть ввести вас в ступор. На самому ковпачку може бути написано що він розрахований до 20мм2.
А на упаковці від нього - всього до 15мм2. Чому вірити, не зрозуміло.
Якість можна перевірити навіть на дотик. Низькоякісні ЗІЗ відрізняються поганим пластиком, який може лопатися при роботі. Відрізнити його можна простим стисненням пальцями.
Дорожчі і нормальні затискачі, насилу, але стискаються під зусиллям двох пальців. Чи не якісні варіанти грубіші, і стиснути їх набагато складніше.
Деякі при закручуванні сизалі допомагають собі пассатижами. Знову ж з китайськими дешевими ковпачками, при такій роботі може статися злам, або просто випасти пружина.
Хороший затиск ЗІЗ спокійно витримує робочий температурний діапазон від -40 до +105 градусів.
Ось маркування та види ковпачків ЗІЗ з усіма характеристиками, які випускає вітчизняний виробник КВТ:
Також фірма виробляє посилений варіант ковпачка з вушками або крильцями:
Ковпачки з вушками звичайно набагато зручніше ніж прості, однак тут потрібно виходити з умов вільного місця в распредкоробкі. Так як подібні вуха можуть займати до 20% місця від загальної площі ковпачка.
Ще ЗІЗ, також як і втулкові і вилочні наконечники можна розрізняти за кольорами. Кожен колір відповідає певному перетину проводу.
За допомогою ЗІЗ можна з'єднувати 4,5,6 проводів, головне щоб загальна перетин скручування відповідало розрахованому призначенням сизалі.
При цьому можна спокійно скручувати проводи різних перетинів. При опрессовке проводів гільзами, це викликає реальну заморочку і труднощі.
Підібрати і замовити собі набори ковпачків ЗІЗ можна тут.
Як правильно скручувати ковпачками ЗІЗ
Розглянемо сам процес скручування при використанні засобів індивідуального захисту. Перш за все потрібно точно підібрати потрібний затиск по перетину проводів. Саме від цього буде залежати якість з'єднання.
Для цього складаєте сумарне перетин провідників, які виявляться скрученими всередині ковпачка.
Припустимо це 3 дроти по 1,5мм2. Значить загальне перетин скручування - 4,5мм2 По таблиці знаходите потрібний ковпачок.
При цьому не потрібно орієнтуватися на крайні значення, щоб скручування була, що називається впритул. В цьому випадку затискач просто не буде працювати, або буде працювати погано, а дроти грітися.
Для нашого варіанту в 4,5мм2 краще підібрати ЗІЗ-3, розрахований на скрутку від 1,5 до 6мм2. ЗІЗ-2 в цьому випадку буде не найкращий вибір.
Далі весь процес можна виконати двома способами.
1 спосіб скручування ЗІЗ
По-перше, поєднуєте дроти. При цьому не потрібно їх попередньо скручувати або накладати один на одного. Ставите їх в ковпачок ЗІЗ.
Після чого починаєте вдавлювати всередину сизалі, а сам ковпачок провертати за годинниковою стрілкою, до моменту поки не спрацює пружинка. Як тільки пружинка захопила жили, можна починати сам процес скручування проводів.
Якщо не вистачає зусилля рук, а ковпачок без «вух», можна застосувати пасатижі або навіть шуруповерт. Процес прискориться в рази.

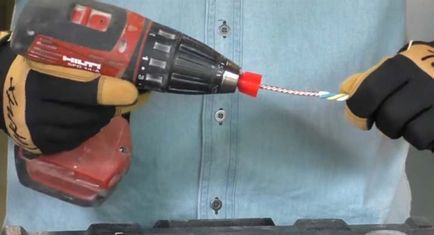

Випускається навіть спеціально призначена насадка на шуруповерт для швидкого скручування проводів СІЗамі. При цьому способі ковпачок залишається зовсім не ушкодженим.
Можна звичайно пристосувати і звичайний «шурик» під скрутку без всяких перехідників, проте зовнішній ізоляційний шар ковпачка при цьому дряпається.
2 спосіб скручування ЗІЗ
Другий спосіб має на увазі попередню скрутку зачищених жив пассатижами або знову ж шуруповертом.
Після чого підрізати кінці для рівності, а вже потім затиск Навинчивающийся на скорочення дроти.
Який спосіб вибрати залежить від перетину з'єднуються провідників.
Спробуйте просто руками і ковпачком скрутити між собою 4 ГОСТІВСЬКА дроти перетином хоча б 2,5мм2. На ковпачок і спіраль навантаження буде такою, що прі не акуратному русі можна його зламати.
А ось закриття в ЗІЗ два дроти по 0,5мм2, не представляє з себе великої складності.
Яка повинна бути довжина скрутки? Згідно з рекомендаціями виробників скручування повинна дорівнювати, або бути трохи менше довжини самого ковпачка (10-12мм).
Техпаспорт ІЕК на ковпачки ЗІЗ - скачати
Техпаспорт Navigator на ковпачки ЗІЗ - скачати
Чим їх більше, тим бажаніше збільшити довжину скручування.
Якщо скручуєте одночасно п'ять проводів, на глибину ковпачка ЗІЗ всього в 1,5 см, то ви ніколи не зможете створити таку ж площу зіткнення цих проводів, яка виходить при довжині скручування вдвічі більше.
Так що підходите до справи обдумано. Головне після цього надійно ізолювати залишилася оголену частину проводу.
Правда в цьому випадку з'єднання вже не коректно називати Сизому, так як ковпачок сам по собі вже не ізолює всю оголену жилу.
У будь-якому випадку і при будь-якій довжині, дана скручування виходить досить надійної і завдяки фіксації ізольованим ковпачком, дроти вже не ослабляться в процесі експлуатації.
Переваги та недоліки ковпачків ЗІЗ
Основним перевагами ізольованих ЗІЗ є те, що пластикова оболонка ковпачка, на відміну від інших видів ізоляції, забезпечує відразу три види захисту:
Безсумнівною перевагою ізольованих ковпачків, в порівнянні з гільзами і наконечниками, є їх можливість багаторазового використання. Наприклад після тимчасового приєднання проводів, при підключенні якого-небудь переносного обладнання, ковпачок ЗІЗ легко скручується проти годинникової стрілки.
Після чого його знову можна сміливо використовувати на іншому обладнанні або об'єкті.
Ще одне поширене використання ЗІЗ - це легалізація скруток в старих распредкоробкі після приписів пожежних інспекторів.
Самі ковпачки виробляють з ПВХ пластикату, що не поширює горіння. А це одна з умов протипожежних вимог до електриці.
Перегризаєте коробку, знімаєте ізоляційну стрічку зі старою скручування і накручуєте поверх жив новий ковпачок. Правда можуть попастися скручування, виконані проти годинникової стрілки, тому будьте уважніше.
До недоліків ізольованих ковпачків ЗІЗ можна віднести те, що вони не підходять для багатожильних проводів і застосовні тільки для моножіл.
Також виробники не рекомендують ними скручувати алюмінієві дроти, вказуючи що це перш за все затиск для міді.
Окремі фірми, як зазначалося вище, роблять універсальні затискачі ЗІЗ розраховані і для алюмінію теж. Однак в більшості своїй, їх застосування саме для цього металу заборонено.
А іноді може привести ось до таких ось наслідків:
Герметичного з'єднання вітчизняні ЗІЗ також не забезпечують. У сирому приміщенні всередині ковпачка може накопичуватися волога, що поступово призводить до іржі та порушення стискає зусилля пружини.
Щоб уникнути цього, можна ізолентою заізолювати як дроти, так і сам ковпачок ЗІЗ.

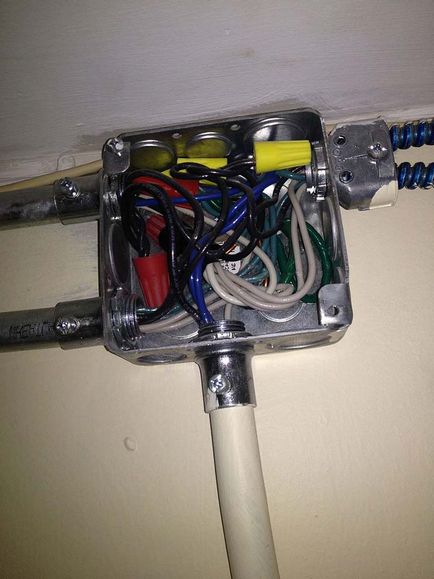

Ще одна незручність таких затискачів - їх габарити. Якщо в распредкоробкі багато проводів, то і Сізи будуть займати багато вільного простору всередині. Іноді це може навіть змусити до заміни коробки на іншу, більшу за габаритами.
В цілому, вибір на користь ізольованих ковпачків ЗІЗ робиться в першу чергу через їх економічності і простоти монтажу. Якщо ж вам потрібно більш надійне і довговічне з'єднання, то запрошуйте професійних електриків з усім необхідним обладнанням.
А ось цікаве випробування ковпачка ЗІЗ на механічне навантаження. Хлопець зібрав дроти в СІЗе і підвісив за нього боксерську грушу, перевіривши тим самим наскільки механічно надійним може бути даний контакт:
