Площа забарвлення труб таблиця для розрахунку
Найчастіше розраховувати площа поверхні труб або їх перетин доводиться з різними цілями.
З точки зору геометрії труба являє собою простий циліндр. Отже, можна використовувати прості формули для розрахунків, яких вимагає таблиця.
Для того щоб дізнатися площа труб, необхідно використовувати формулу, яка буде спиратися на їх протяжність і діаметр.
Однак у зацікавлених людей може виникати досить велика кількість різних питань. Які ще параметри потрібні, навіщо в цілому подібні розрахунки можуть знадобитися, яким чином можна розрахувати площа і перетин, чи є таблиця і так далі. Про все це далі.
Перш за все варто розуміти, що з точки зору геометрії труба являє собою простий циліндр. Отже, можна використовувати прості формули для розрахунків, яких вимагає таблиця.
Для чого може знадобитися розраховувати площа поверхні
Почати варто з перерахування основних ситуацій, в яких може знадобитися розрахунок площі труб, їх перетину або поверхні.
- Перш за все формула, по якій можна знайти площу труб, може бути корисна в разі, якщо знадобиться розрахувати тепловіддачу регістра або теплої підлоги. Обидва ці значення можна вивести саме з сумарною площі, яка віддає тепло від теплоносія повітрю в приміщенні.

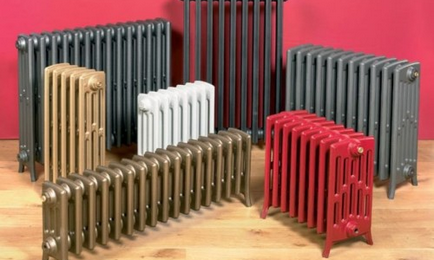

Для того щоб прийняти правильне рішення з приводу кількості та розміру радіаторів, конвекторів та інших різних приладів, знадобиться знати, якою кількістю калорій у своєму розпорядженні цікавиться.
- Досить часто може зустрічатися зворотна ситуація, в якій необхідно підрахувати втрати тепла на шляху до приладу опалення. Для того щоб прийняти правильне рішення з приводу кількості та розміру радіаторів, конвекторів та інших різних приладів, знадобиться знати, якою кількістю калорій у своєму розпорядженні цікавиться. Вивести його можна з урахуванням площі поверхні конструкцій, які транспортують воду від елеваторного вузла.
- Таблиця розрахунку площі поверхні може знадобитися для того, щоб придбати необхідну кількість теплоізоляційного матеріалу. У разі, якщо протяжність теплотраси буде обчислюватися кілометрами (а це найчастіше саме так і буває), за допомогою точного розрахунку можна заощадити значні суми грошових коштів підприємству.

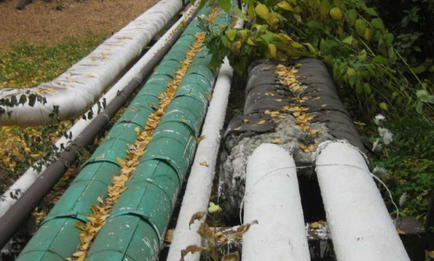

Таблиця розрахунку площі поверхні може знадобитися для того, щоб придбати необхідну кількість теплоізоляційного матеріалу.
В даному випадку необхідно скоротити тепловіддачу до мінімуму. Для того щоб дізнатися, яка кількість теплоізоляційного матеріалу знадобиться, необхідно дізнатися площа поверхні, яку планується захистити від втрати тепла. З цим може допомогти таблиця.
- Витрати на фарбу або антикорозійне покриття можна віднести туди ж. Площа забарвлення сталевої труби разом з витратою фарби на один кв. м можуть дати точний обсяг закупівель, які будуть необхідні.
Крім того, в даному випадку буде досить добре видно нецільове використання матеріалу. Наприклад, якщо бітумного лаку або фарби йде в два рази більше розрахункової кількості, підприємству необхідно подумати про те, щоб припинити злодійство.
- Розрахунок площі перетину труб для забарвлення знадобиться, щоб дізнатися максимальну її прохідність. Можна встановити трубу свідомо більше необхідної, однак при складанні типового проекту, згідно з яким буде будуватися велика кількість будинків, перевитрата коштів в подібному випадку буде значно більшим.
Важливо знати, що виробники фарби вказують її витрата в грамах на 1 кв. м поверхні.
Чим більше поверхня труби, тим більше тепла на ній буде розсіюватися.
Необхідно також знати, що у випадку з приватним будинком перевитрата коштів, якщо просто взяти трубу на крок більше, буде невеликим. Однак втрати тепла можуть помітно зрости. Тим людям, які не розуміють, чому це проиходит, рекомендується згадати наступне: чим більше поверхня труби, тим більше тепла на ній буде розсіюватися.
Крім того, між моментами, коли кран гарячої води відкривається, повний обсяг у відповідному водопроводі буде безцільно остигати.
Чим більший діаметр у труби для забарвлення, тим більша кількість води в ній буде знаходитися, отже, тим більше тепла буде витрачено на безцільні нагрів приміщення.
Методики розрахунку перетину, площі труб для забарвлення
Розрахунок перетину труби для забарвлення, таблиця якої є в Інтернеті
Варто розуміти, що це завдання з геометрії середніх класів. Необхідно розрахувати площа кола, діаметр якого дорівнює зовнішньому діаметру труб за вирахуванням товщини їх стінок.
Всім відомо, що площа кола розраховується за формулою S = Pi * R ^ 2.
Отже, яка розраховує формула площі перетину має наступний вигляд: S = Pi * (D / 2-N) ^ 2, де S - площа внутрішнього перерізу, Pi - число "пі", D - зовнішній діаметр, N - товщина стінки. Діаметр дорівнює двом радіусів.
Відповідно, вище була представлена формула поперечного перерізу труби. Слід розглянути її докладніше на конкретному прикладі безшовної гарячекатаної труби, зовнішній діаметр якої дорівнює 1 м, а її стінки - 10 мм.
Формулу поперечного перерізу труби слід розглянути докладніше на конкретному прикладі безшовної гарячекатаної труби.
S = 3.14159265 * (1 / 2-0,01) ^ 2 = 0,754296 м2
Важливо зауважити, що в напірних водопроводах вода буде завжди заповнювати весь обсяг труб. При цьому в самопливної каналізації все по-іншому. Велика кількість часу потік змочує тільки частина стінок, отже, труба чинить менший опір йому в порівнянні з повністю заповненою.
Таке поняття, як площа живого перетину труб, введено спеціально для гідравлічних розрахунків самопливної каналізації. Це площа поперечного перерізу потоку в ній, яке є перпендикулярним напрямку руху потоку.
При виконанні монтажу обігрівальної системи будинку гранично важливо розрахувати діаметр труб для опалення.
Досить часто від того, наскільки точно було підібрано перетин труби, може залежати дуже багато.
При виконанні монтажу обігрівальної системи будинку гранично важливо розрахувати діаметр труб для опалення. Це допоможе уникнути зайвих витрат енергії і втрат тепла.
Крім того, за допомогою діаметра можна буде визначити габарити, які знадобиться врахувати при фарбуванні.
Гідравлічний розрахунок для опалювальних труб
Для того щоб розрахувати діаметр труб опалення для квартири або будинку, знадобиться знати їх основні параметри, серед яких:
- матеріал, з якого вони виготовлені (наприклад, мідні, для опалення);
- їх внутрішній діаметр;
- діаметр фітингів і фасонних деталей;
- номінальна величина внутрішнього діаметра;
- товщина їх стінок.
Важливо пам'ятати, що неправильний вибір діаметра або його безпідставне збільшення (з метою, наприклад, зробити більшою площа теплової віддачі) може привести до падіння тиску у всій системі і втрат тепла.
Отже, обов'язково необхідний гідравлічний розрахунок системи, який призначений для значень діаметра ділянок трубопроводу, при яких тиск в кожному з циркуляційних кілець, яке переміщує розрахункова кількість теплоносія (за одиницю часу), може перевищувати на 10% втрати тиску, які з'явилися внаслідок гідравлічного опору.
Формула, за якою можна визначити діаметр трубопроводу
Професійно розрахувати діаметр трубопроводу досить складно, крім того, це є тільки фахівцям-теплотехнікам. Отже, є сенс розповісти про спрощеною схемою.
Професійно розрахувати діаметр трубопроводу досить складно, крім того, це є тільки фахівцям-теплотехнікам.
При обчисленні формула для визначення розмірів трубопроводу буде наступною:
D = √354 ∙ (0.86 ∙ Q: Δt): V, де букви означають наступне:
- D - діаметр (в см);
- Q - навантаження на ділянку системи (в кВт);
- Δt - різниця температур на обробці і подачі (в градусах Цельсія);
- V - швидкість, яку має теплоносій (в м в сек.).
Важливо відзначити, що стандартна температура води на подачі повинна бути не менше 90 градусів за Цельсієм. Теплоносій на обробці остигає до 65-70 градусів за Цельсієм. Отже, значення Δt може бути 20 градусів за Цельсієм. Подібний параметр таблиця не містить, проте це може бути корисним.
Розрахунок площі поверхні труби для забарвлення, таблиця якої міститься в кінці матеріалу
Дане завдання теж суто геометрична. Необхідно порахувати площа поверхні труби зовні і знайти в загальному випадку площа стінок циліндра.
Поверхня циліндра є прямокутником, одна зі сторін якого - довжина кола циліндра, а інша - довжина самого циліндра.
Поверхня циліндра є прямокутником, одна зі сторін якого - довжина кола циліндра, а інша - довжина самого циліндра.
Довжина кола при цьому дорівнює Pi * D, де Pi - число "пі", а D - діаметр. Далі розраховується площа прямокутника.
Для цього знадобиться його довжину помножити на ширину.
Площа цієї фігури можна знайти за такою формулою: S = Pi * D * L, де Pi - число "пі", D - діаметр, L - довжина.
Як приклад буде розглянута теплотраса, діаметр якої дорівнює одному метру, а її довжина становить 10 км. Отже, площа забарвлення труб буде дорівнювати: 3,14159265 * 1 * 10000 = 31415,9265 м2. Теплоізоляції в даному випадку буде потрібно трохи більше. Пов'язано це з тим, що вона має товщину, яка відрізняється від нуля, крім того, труба загортається в мінеральну вату з перетином полотен.
Розрахунок площі внутрішньої поверхні труб для забарвлення
У багатьох людей може виникати питання з цього приводу: для чого розраховувати площа верхньої поверхні? Варто знати, що вона може бути корисна при гідродинамічних розрахунках. Це площа поверхні, з якої буде контактувати вода під час її руху по трубах.
Є кілька нюансів, які пов'язані з подібними розрахунками:
1) Чим більший діаметр фарбується труби для водопроводу, тим менше вплив шорсткості стінок труби на швидкість потоку в ній. Для трубопроводів, які мають великий діаметр при невеликій протяжності, опором зовсім можна знехтувати.
Сталева водопровідна іржава всередині конструкція і повністю гладка поліпропіленова дуже по-різному можуть впливати на швидкість потоку.
2) Для гідродинамічних розрахунків площа поверхні має більше значення, ніж шорсткість поверхні. Сталева водопровідна іржава всередині конструкція і повністю гладка поліпропіленова дуже по-різному можуть впливати на швидкість потоку.
3) Конструкції, які виготовлені з неоцинкованої стали, мають непостійну площа внутрішньої поверхні. Згодом вони заростають мінеральними відкладами і іржею, в результаті чого може звузитися просвіт.
Важливо відзначити, що в разі, якщо людині в голову прийде думка виготовити зі сталі водопровід холодного водопостачання, ні в якому разі не можна нехтувати цим фактом, тому як прохідність фарбується водопровідної труби зможе впасти в двоє за 10 років.
Відносно формули варто знати, що вона досить проста. В даному випадку діаметр циліндра дорівнює різниці діаметра і подвоєною товщини стінок труб.
Площа стінок циліндра розраховується за такою формулою: S = Pi * (D-2N) * L, де D - діаметр труби, N - товщина стінок, L - протяжність.
Як приклад знову буде розглянута теплотраса, довжина якої 10 км, а труба має діаметр 1 м зі стінками, товщина яких 10 мм. Площа внутрішньої поверхні слід розраховувати за такою формулою: 3,14159265 * (1-2 * 0,01) * 10000 = 30787,60797 м2.
Таблиця площі забарвлення водогазопровідних труб
Таблиця містить інформацію з приводу площі забарвлення на 1 м трубопроводу (в кв. М) при заданій товщині ізоляції. Для того щоб використовувати дані, які надає таблиця, повинен бути відомий зовнішній і внутрішній діаметри. Всі ці дані можна отримати за допомогою проведення розрахунків за формулами, які були вказані вище в даному матеріалі.
Таблиця містить інформацію з приводу площі забарвлення на 1 м трубопроводу (в кв. М) при заданій товщині ізоляції.
Таблиця містить дані, які свідчать про те, що площа забарвлення на 1 кв. м трубопроводу буде залежати від товщини ізоляційного шару в мм. Він може бути 30, 40, 50, 60 і 70 мм. Крім того, таблиця містить інформацію з приводу зовнішнього діаметра (в дюймах), зовнішнього діаметра (в мм) і внутрішнього діаметра (в мм).
