Кроквяна система і утеплення мансардного даху
Мансарда - приміщення, що розташоване на горищі, пристосоване для проживання. Основна перевага такого рішення - можливість збільшити житлову площу будинку, не витрачаючи багато коштів. Кроквяна система мансардного даху є основним елементом покрівлі, від її міцності і надійності залежить, наскільки добре буде виконувати дах свої захисні функції. Основне завдання цієї частини будівлі - вона є опорою для покрівлі, передає навантаження від даху на несучу конструкцію будівлі.
Ідеальною вважається мансардний дах, в якій кожен скат має різний кут, завдяки чому істотно збільшується корисна площа. Крім створення на горищі кімнати, слід подбати про шумущільності стін, їх утеплення, а також захистити від вологи.
При проектуванні даху слід враховувати не тільки вага використовуваних покрівельних матеріалів, але і природні явища: град, дощ, сніг, злива та інші. Також існують певні вимоги, що висуваються до здатності покрівлі витримувати різкі зміни температури, мороз і спеку.

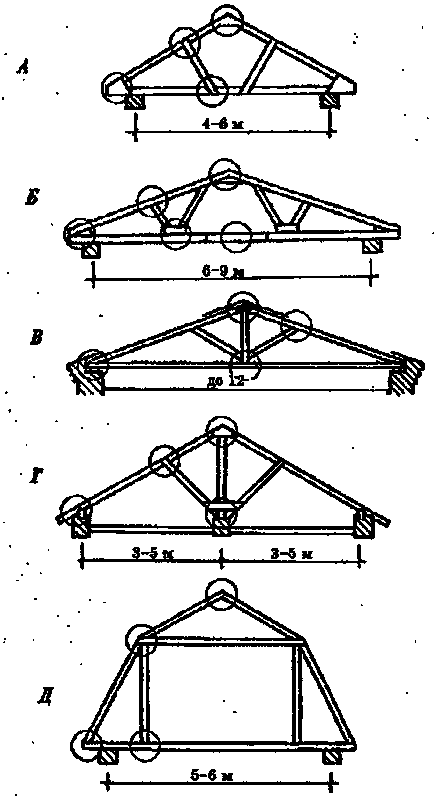

Використовуються два основних типи кроквяних систем:
Висячі кроквяні системи
Основою такої конструкції є основні дві опори, а саме - зовнішні стіни будівлі. Суть такої системи полягає в тому, що балки мають властивість згинатися і стискатися, тому немає необхідності в проміжних опорах. Виникає при цьому в висячої кроквяної системі горизонтальне навантаження впливає на стіни. Для з'єднання балок крокв використовується затягування, виготовлена з дерева або металу, розміщена біля основи кроквяної системи або ж трохи вище. Міцність і надійність з'єднання залежить від того, на якій висоті розташована затягування.
З метою зменшити прогин ніг таких крокв в прольотах, величина яких не перевищує 8 м, врізається ригель (паралельно затягуванні), якщо величина прольотів більше 8 м, тоді монтують вертикальну стійку (бабку), що має два підкоса. У деяких випадках використовують ферми - елементи, що володіють більш складною конструкцією.
Похилі крокви
Їх використовують на об'єктах, що мають проміжні несучі стіни. З одного боку кінці крокв спираються на зовнішню стіну будівлі, а з іншого - на внутрішню стіну або ж спеціально створені опори. Це найпростіший вид кроквяної системи, що не вимагає великих фінансових витрат. Монтаж її можливий тільки в тому випадку, якщо відстань від однієї несучої стіни до іншої не більше 6 з половиною метрів. У деяких випадках створюють проміжну опору, тоді відстань між несучими стінами може досягати 12 метрів.
Крокви, а також ферми, не можуть встановлюватися одразу на стіни, необхідний опорний брус - мауерлат. Верхні частини ферм і крокв об'єднують прогоном, а над ним розміщують коник даху. Для виготовлення прогону використовують брус (якщо кроквяна система дерев'яна) або метал (конструкції, створені за допомогою сталевих профілів).
Для додання додаткової міцності кроквяної системі, крокви і ферми з дерева кріплять до стіни за допомогою дроту, з'єднання не повинно бути жорстким, так як дерев'яні елементи під впливом часу можуть змінювати свої розміри (усадка деревини або ж вплив вологи). Кроквяні ноги проходять крізь пази, наявні в стіні, назовні.
коньковий прогін
Важлива деталь кроквяної системи - коньковий прогін, що встановлюється на самому верху даху, який об'єднує між собою крокви (аналогічно кроквяних прогонів). Якщо крокви похилі, то коньковий прогін є опорою для крокв, точніше, їх верхній частині. Виготовляють цей елемент, в основному, з брусів або дощок, що мають перетин 15х5 см або 20х5 см, які можуть бути як окремими, так і з'єднаними між собою - це визначається довжиною прольоту, а також прогнозованої навантаженням, що надається кроквяними ногами, покрівлею, снігом і льодом, силою вітру або вагою людей, що знаходяться на даху.
Опорою для конькового прогону служать внутрішні стіни, що є несучими, при цьому між стінами і стійками необхідний лежень - елемент, вироблений з колод або брусів, також може використовуватися прошарок, яку роблять з дощок або бруса. При великій довжині прольотів необхідно посилити міцність конструкції, для чого застосовують підкоси, монтовані між гребеневим прогоном і стійками - тоді слід жорстко поєднувати кроквяні ноги з мауерлатом (внизу) і з прогоном (вгорі). Як кріплять елементів використовуються куточки, скоби, накладки та інші.
Якщо конструкція крокв «висить» - коньковий брус не виконує для них функцію опори. Щоб збільшити міцність і жорсткість системи, використовують бабку, яка об'єднує крокви і затяжку, а сама кроквяна система спирається на мауерлат.
Важливий елемент - мауерлат
Даний елемент призначений для передачі навантаження від крокв на частину стіни (площа її верху). Дуже важливий при створенні даху для кам'яних будівель. Крім цього мауерлат виконує функцію з'єднання покрівлі та будівлі: на верхній частині стіни розміщують пояс з бетону з включенням в нього металевих анкерів, після чого створюють отвори в мауерлат з меншим діаметром (ніж у анкерів) і встановлюють на анкери. Якщо будинок дерев'яний - анкери також можуть бути з деревини, а в якості мауерлата використовується вінець зрубу (верхній).
При монтажі кроквяної системи в якості деталей кріплення застосовуються болти, цвяхи, шурупи, хомути і скопи. Їх же використовують для додання міцності несучої конструкції даху, елементи якої, скріплені між собою, утворюють ферму, основою якої є трикутник.
Застосовувані матеріали для створення кроквяної конструкції
Для створення кроквяної конструкції можуть використовуватися найрізноманітніші матеріали, найбільш популярні наступні:
- металеві крокви;
- крокви із залізобетону;
- крокви з дерева;
- комбіновані крокви.
При виборі матеріалу прийнято орієнтуватися на відмінні риси конструкції будівлі, що зводиться. Метал, а також залізобетон, традиційно прийнято застосовувати при створенні великих об'єктів, що будуються з цегли або каменю, що мають важку по вазі покрівлю складної форми.
Область застосування дерев'яних кроквяних систем
Крокви з дерева застосовуються в основному для побудови житла. Основні переваги таких конструкцій - мала вага, легко виробляється і монтується, якщо не підходить за розміром - це легко скорегувати прямо на будівництві, так як дерево можна обрізати, подовжити, стесати і так далі. Якщо ж використовувати металеві крокви - такі маніпуляції здійснити важче, а при застосуванні залізобетонних - і зовсім неможливо. Крім вище зазначених якостей, дерев'яні крокви екологічні. З метою підвищення терміну служби крокв, а також збільшення їх пожежної безпеки, дерево обробляють спеціальними сумішами, що перешкоджають розмноженню мікробів і бактерій, а також рідиною, яка перешкоджає загорянню деревини.
Конструкція мансардних дахів
Проектуючи конструкцію мансардного даху, слід подбати про гармонійній єдності самої будівлі з покрівлею. Від успішного вирішення залежить цілісність сприйняття всієї споруди. Вибравши певну конструкцію мансардного даху, з'ясуйте, на що вона буде спиратися, яким буде огорожу. Будівельні використовуйте легкі і міцні - таким чином, буде легше доставляти їх на потрібний поверх.
Несучу конструкцію доцільно виконувати з дерева або металевих профілів. Камінь або залізобетон застосовувати не рекомендується, так як вона буде занадто дорогою і громіздкою.
Для покрівлі слід використовувати легкі елементи, наприклад, листи металу, металочерепицю, м'яку черепицю та інші. Відмінний варіант - черепиця з глини або цементно-піщаного розчину, кольорових металів або інших легких матеріалів. Огорожа прийнято обробляти листами гіпсокартону, а перегородки всередині створюють, використовуючи тонколистовой профіль і фанеру або гіпсокартон.
Пристрій мансардного даху - відмінності і особливості
На відміну від звичайної даху, мансардні схильна до дії як зовні, так і зсередини. Внутрішній вплив обумовлено утворенням конденсату через теплого повітря житлових приміщень. Тому пристрій мансардного даху має відрізнятися від звичайної покрівлі. Необхідно ретельно продумати систему тепло- і пароізоляції, надійно захиститися від впливу вологи.
Для утеплення мансарди найчастіше застосовується мінеральна вата. Як правило, утеплювач з внутрішнього боку приміщення обладнується пароізолятором, а з зовнішньої - гідроізоляційної системою. Особливу увагу слід приділити вентиляції конструкції - між покрівлею і утеплювачем необхідно наявність вільного простору, завдяки якому стане можливим провітрювання.
Вентильовані і невентильовані даху
Який тип даху буде оптимальним для вашого будинку, залежить від клімату, температурного режиму, ступеня вологості в приміщенні. При великій кількості вологи доцільніше створення вентильованих дахів, в яких між утеплювачем і покрівлею є повітря. Повітряний прошарок розміщується поверх утеплювача, а зверху неї розташовується тонка залізобетонна плита. Таким чином, зменшується вплив сонячної радіації і просушується дах.
У регіонах з сухим кліматом можна створювати звичайну невентильованої дах, облаштовують так: на залізобетонній плиті встановлюють пару шарів руберойду, службовця пароізолятором, далі йде засипка з керамзиту або шлаку, що виконує функцію теплоізоляції. Потім йде трисантиметровим шар цементної стяжки з наклеєним поверх неї руберойдом, в край бітуму вдавлюють шар гравію.
Теплоізоляція мансардного даху
Мансарда більше, ніж інші приміщення, потребує теплоізоляції, так як не має зверху надійного захисту від холоду. До того ж, у мансардного поверху більше площа взаємодії з вулицею. Щоб перебування в цьому приміщенні було максимально комфортним і затишним, слід ретельно подбати про якісну теплоізоляції мансардного поверху.
Чим вище вимоги до теплоізоляції, тим краще повинні бути параметри утеплюють. Найбільш популярна в якості утеплювача мансардного даху мінеральна вата, ефективно сберегающая тепло.
З одного боку утеплювача (внутрішньої) розміщують шар пароізолятора, а з іншого - гідроізоляцію. Необхідним атрибутом якісної теплоізолюючих системи є простір для вентиляції, завдяки якому будуть видалятися надлишки вологи, а приміщення зможе «дихати».
З точки зору заощадження тепла, створюючи теплоізоляцію мансардного даху, доцільніше використовувати при створенні покрівлі черепицю або шифер, набагато гіршим утеплювачем є метал. Ідеальний варіант - розробка мансарди при створенні будови, а не перебудова вже наявного будівлі. В такому випадку можна точно прорахувати навантаження на несучі стіни.
Рекомендується, щоб крокви даху мансарди розміщувалися під кутом 30-60 градусів. Якщо кут не буде відповідати цій вимозі - відбудеться істотне зменшення корисної площі мансарди. Кроквяну систему мансардного даху вибирають виходячи з її форми, наявності опор між зовнішніми стінами, відстані, яке потрібно перекрити.
Найбільш придатними для мансарди вважаються такі розміри: висота - 2,2 м, ширина - не менше ніж 3 м. Також вам належить вирішити, який тип сходів буде найбільш підходящою кандидатурою, фахівці вважають, що набагато краще виглядають гвинтові сходи, крім того, її створення обходиться значно дешевше, вона займає менше місця, краще виглядає з дизайнерської точки зору.
Основне вимоги до сучасної конструкції мансардного даху - вона повинна мати кілька шарів. Крім цього слід подбати про пожежну безпеку. Теплоізолятор обов'язково повинен бути стійким до впливу вогню, оптимальний вибір - мінеральна вата.
