Кріплення - глухарі
Для кріплення до дерев'яних (безпосередньо) або іншим (за допомогою дюбеля) підставах масивних предметів, навантажених кріплень, кронштейнів анкерної підвіски СИП, застосовуються глухарі - кріпильний виріб у вигляді стержня з шестигранною головкою (частіше нешліцованной) і спеціальної зовнішнім різьбленням. Інші назви - болт-шуруп, шуруп сантехнічний, шуруп-глухар.
Для кріплення деталей до дерев'яної основи застосовуються глухарі (шурупи з шестигранною головкою), виготовлені по DIN 571 (ГОСТ 11473-75). Виготовляють їх з оцинкованої конструкційної вуглецевої якісної сталі 08кп, 10кп, 1022, а також з нержавіючої сталі марок А2 і А4, діаметром від 6 до 20 мм. На фото - болт-шуруп з нержавіючої сталі А2:
Найбільш затребуваний у нас діаметр - 8 мм, з головкою на 13, має номенклатуру довжини від 25 до 200 мм.
Часто ці ж вироби використовують для кріплення в міцні підстави через полімерний (нейлоновий, поліамідний, капронову) дюбель. Пізніше я планую написати окрему статтю про правильний вибір дюбелів, поки ж скажу, що для міцних підстав, в парі з дюбелем, краще використовувати не звичайні болт-шурупи, а спеціальні. На відміну від класичного глухаря з гострою різьбою, яка нарізає відповідну різьбу в отворі, спеціальний глухар для дюбеля має притуплену різьблення на початку, і різьблення зменшеного діаметра ближче до основи. Перша частина угвинчується в дюбель, не розрізаючи, а розсуваючи, розпираючи його в отворі. Друга частина допомагає глухарю увійти в дюбель без збільшення зусилля до самої головки (на відміну від глухаря DIN 571, у якого циліндрична частина без різьблення по ідеї повинна залишатися в закріплюється деталі). Такі спеціальні болт-шурупи продають в комплекті з дюбелем, так як такий виріб не можна вкручувати безпосередньо (наприклад, в дерево).
Часто їх називають рамним або фасадним дюбелем. З якісних рекомендую Рамний дюбель Fischer SXR (в-во Фішер), Анкер Hilti HRD (в-во Хилти).
Обидва мають з головку під ключ на 13 з шліцом Торкс T 40, а також прес-шайбу (підстава головки більше основної частини, для збільшення площі контакту з соединяемой деталлю).
На відміну від монтажу звичайних дюбелів, рамний (фасадний) призначений для наскрізного кріплення, тобто його встановлюють прямо крізь закріплюється деталь. Це особливо зручно при монтажі великих деталей, так як свердління отворів можливо прямо через деталь. Також перевагою є наявність спідниці у дюбеля, що утворює пластичну прокладку між голівкою болта і деталлю для компенсації нерівномірних температурних розширень матеріалів.
На схемі - приклад монтажу деталі на бетонне оштукатурене підставу рамним дюбелем Fischer SXR 10х80:
На відміну від шурупа, у якого частіше зривається шліц, глухар закручується ключем, передаючи набагато більше зусилля. Тому при перевищенні максимального моменту затягування йому легко згорнути голову. Відбувається це з кількох причин:
1. Найчастіше - неякісний глухар. При виготовленні відбувається холодна або гаряча висадки головки, і шийка головки відчуває велику напругу, будучи кордоном нагріву і деформації. Якщо при виготовленні НЕ вирівняли структуру правильної загартуванням і відпусткою, отримуємо "самосривающуюся" головку.
2. Друга часта причина - неправильно підготовлений отвір. Ніщо не врятує глухар від руйнування, якщо отвір буде занадто дрібним, занадто тісним, або невичещенним. У першому і третьому випадку глухар з розгону впирається кінцем, чи не упершись головкою. При цьому зусилля на розтяг відсутня, зате зусилля кручення різко зростає, що і згортає голову навіть якісним німецьким глухарям. Якщо вибрано невірне свердло для підготовчого отвори в дереві, або невідповідний дюбель, при закручуванні підвищується тертя, росте температура, глухар клинить, і він руйнується.
Отвір має бути

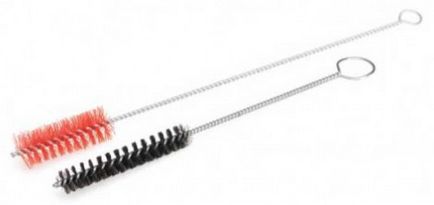

70% від діаметра глухаря, тобто приблизно внутрішньому діаметру різьбової частини. Глибина отвору - приблизно на 10 мм довшим глухаря. Чистити отвір можна трубкою (я користуюся шматком ізоляції проводу UTP), яку вводимо до кінця в отвір і видуваємо все сміття, або користуємося спеціальним йоржиком.
Для любителів спецінструменту є також спеціальний насос для прочищення, його зазвичай використовують з хімічними анкерами. Насоси дуже легкі, тонкостінні, з дерев'яною ручкою. Є компактні, довжиною всього 230 мм.
3. Найбільш рідкісна причина згортання головки - велика швидкість, часті різкі початкові навантаження. Глухар потрібно закручувати плавно, без ривків на старті, на малій швидкості. Докручувати останні міліметри можна вручну.
Якщо крутимо довгий глухар, отвір глибоке і чисте, але є відчуття, що ось-ось відламати, допоможе невелика кількість мастила на кінці глухаря (для змащення його потрібно викрутити).
Якщо можливо, вибирайте глухарі, у яких на голівці або упаковці вказано клас міцності. На упаковці зазвичай вказують зусилля на зріз і вирив (для комплектів з дюбелем).
Під головку глухарів, які не мають прес-шайби, я рекомендую ставити плоску збільшену шайбу (DIN 9021). Це збільшить площу контакту прилеглої поверхні головки з поверхнею деталі. Так як закріплюється деталь зазвичай набагато менш міцна, ніж глухар, збільшення площі контакту усуне небезпеку роздавлювання або руйнування деталі. Фото від Ваш електрик Єнакієве:
