Консольні ворота з середньою балкою своїми руками

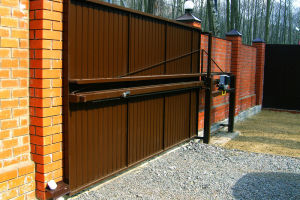

Вид консольних воріт із середньою балкою зсередини
Мабуть зручні і ергономічним рішенням установки воріт до парканів є відкатна конструкція, хоча і займає даний вид не перше місце, поступаючись лише орним, але в даний час тенденція змінюється і багато роблять вибір на користь цієї системи. Спробуємо розібратися в чому перевага і відмінна риса, що робить їх такими привабливими.
Основні переваги відкатної конструкції
Розсувні ворота - краще рішення проблеми, коли вільного простору біля воріт не вистачає для розорювання стулок. Єдине, для чого знадобиться додаткове місце вздовж паркану - це для відкату стулки. Відкатні системи зазвичай роблять з найбільш легких будівельних матеріалів, щоб навантаження на кріплення була мінімальною. Змонтувати конструкцію можна і своїми руками.
Найбільш важливим у виготовленні відкатної системи є правильно складений креслення. Таку конструкцію нескладно самостійно оснастити блоком автоматичного управління, а для обшивки можна використовувати найрізноманітніші матеріали, які тільки знайдуться під рукою, від простого дерева до дизайнерської кування.
Варто відзначити, що розсувні ворота при правильному підході до їх установці дозволять заощадити не тільки місце на ділянці, а й кошти. Крім того, відкатна конструкція воріт полегшує чистку снігу взимку. Наявність хвіртки з таким видом конструкції зовсім не обов'язково, адже вона може відкриватися на будь-яку потрібну ширину.
Які матеріали знадобляться?
Необхідний для будівництва інструмент
Для виготовлення воріт своїми руками потрібні:
- апарат для зварювання;
- швелер;
- спеціальна фурнітура;
- труби зі сталі з перетинами 50 на 50 і 20 на 30 міліметрів;
- блок керування (якщо є необхідність);
- арматура;
- бетон;
- болгарка;
- профільна труба середньої товщини;
- спеціальні захисні окуляри;
- бензин або розчинник;
- антикорозійна грунтовка.
Також знадобляться несучі окремі опори з балкою, потужні підшипники, кілька стійок і, природно, самі ворота, які частіше виготовляють з металопрофілю.
Пристрій відкатної конструкції воріт

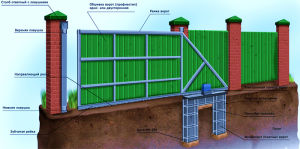

Ескіз відкатної конструкції
В сучасних відкатних конструкціях відсутні як верхні, так і нижні направляючі, що забезпечує вільне пересування через них автомобілів будь-посадки.
Розсуваються стулки профільної консольної балкою. Напрямна здійснює рух по роликових візків. Блок для пересування роликів закріплюється на бетонованому фундаменті.
Консольні відкатні ворота служать довше інших зсувних конструкцій, оскільки розсувні ролики входять повністю в консольні напрямні канавки, що оберігають їх від шкідливих атмосферних явищ. Ці ролики служать як для здійснення відкату секцій, так і для рівномірного розподілу маси конструкції. Чим більше роликовий блок, крупніше консольні напрямні і важче ворота, тим більше повинна бути потужність електроприводу. Автоматику підбирають з запасом потужності.
Потрібний блок управління можна купити в будівельному магазині. Зашивають розсувні ворота з використанням профнастилу, дерева, металевого листа, кування або іншого матеріалу. При сумлінній експлуатації відкатні ворота бездоганно прослужать багато років.
установка електроприводу
Відкатна секційна конструкція може мати не тільки ручний привід, але і автоматичний. Електричний привід не є обов'язковим атрибутом, він призначений для більш зручного експлуатування: він дозволяє значно скоротити час і зусилля, витрачені на приведення в дію розсувний конструкції. А з урахуванням того, що пристрій таких воріт не таке складне, є сенс оснастити їх електроприводом. Блок управління воротами складається з плати управління та трансформатора.
визначення розмірів

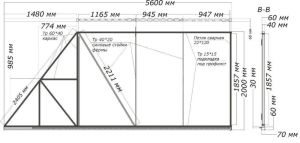

Детальна схема полотна з розмірами
Першим кроком у виготовленні воріт є визначення необхідних розмірів майбутньої споруди. Адже щоб підібрати підходящу фурнітуру, потрібно знати точні габарити конструкції.
Розміри визначають по організації вільного проїзду для транспорту, а також з огляду на ширину вулиці. Ширина від 5 метрів забезпечує нормальний прохід через отвір воріт звичайного легкового автомобіля.
Для визначення необхідної ширини слід забити в землю кілька обмежувальних кілочків, якими намітити отвір імпровізованій конструкції, і попрактикуватися заїжджати у двір, чи не зачіпаючи їх. Відстань для відкочування повинна перевищувати отвір в 1,5 рази.
Установка опорних стовпів
Опорний стовп для воріт із середньою балкою
Опорою для такої конструкції зазвичай служить труба, дерев'яний брус зі середньої товщини балкою, швелер, бетон або цегла. Головне забетонувати опору на глибині 1 метр, щоб стовп не відходив від своєї вертикалі під час відтавання грунту навесні.
Коли опора готова, викопується метрова яма, в яку встановлюють брус. Потім вона заливається бетоном, який повинен застигати близько тижня, з цього будівельнику потрібно заздалегідь підготувати несучі стовпи. Виготовити бетон можна також своїми руками, змішавши пісок і щебінь з цементом.
Фундамент для відкатної конструкції
Схематичне відображення фундаменту для відкатної системи
Фундаментом в цьому випадку служить металевий швелер шириною 15-21 см і арматура з перерізом 9-15 мм. Арматура ріжеться на метрові шматки і приварюється до полиць швелера.
Верх швелера повинен бути розташований на одному рівні з заїздом. Щоб вийшла ідеально рівний майданчик, до якої і будуть в наслідок монтуватися відкатні ролики, що поміщаються в консольні напрямні. Цю роботу теж легко виконати своїми руками.
Формування несучої рами та монтаж полотна
Спосіб приварювання несучої рами
Поки в ямах застигає бетон, можна почати виготовлення несучої конструкції. Для цього можна використовувати профільні труби середньої товщини з перетином приблизно 50 на 50 мм і 20 на 30 мм. З цих труб болгаркою ретельно зчищається окалина.
Важливо не забувати вдягати спеціальні окуляри, які захищають очі від металевої стружки. Після знежирення бензином або іншим розчинником, на труби пульверизатором наносять антикорозійний грунт.
З більш широких труб виготовляється зовнішній каркас, а в нього вваривают внутрішній, сформований з більш вузьких металевих труб. Ця рама додасть стійкість майбутнім воріт.
Зварювати профільні труби слід кожні 30 см по 2 см. До вийшла конструкції приварюють відкатні напрямні. Щоб полотно не викрутило через нагрівання, приварювати всі елементи слід в шаховому порядку.
На швелері виставляють максимально розсунуті роликові блоки, на них надягають направляючу з полотном. За рівнем виставляють ворота, прихоплюють ролики до швелеру зварюванням. Потім починають приварювати верхні підтримують роликові візки. Кінцевий ролик встановлюють безпосередньо перед приварюванням верхнього і нижнього улавливателей. Блоки управління зазвичай кріплять з внутрішньої сторони воріт. І відкатні ворота з консольної балкою для роликів своїми руками змонтовані.
