Картриджі і їх типи, енциклопедія ручок
Картридж для пір'яний ручки є циліндричною пластикову ампулу. Усередині картриджа знаходяться фірмові чорнило. З одного боку у картриджа - глухий торець, з іншого - специфічної форми (залежить від виробника) фланець, який надягає на голку або іншу частину фідера пір'яний ручки.
запірні механізми
1. Тонка мембрана, яка відлита в прес-формі разом з усім картриджем (чорнило заливаються через глухий кінець картриджа). При вставці картриджа в ручку, голка фідера ручки буквально продавлює таку мембрану, вона частково відривається від корпусу картриджа і відгинається всередину цього картриджа. Все, чорнило вільно надходять до фідера і потім до пера.
2. Усередині робочого фланця картриджа є два кільцевих виступу, всередину яких поміщається невелику кульку, який і замикає чорнило в картриджі до моменту, коли голка фідера продавлює ця кулька всередину картриджа. Шарик вільно переміщається після цього всередині картриджа, одночасно перемішуючи чорнило і не даючи їм прилипнути до стінок внаслідок поверхневого натягу. Кульки в таких картриджах зроблені з пластика і іноді з металу.
Основна відмінність картриджів між собою - це їх різні фізичні розміри і, найголовніше, форма їх робочого фланця.
Багато виробників взяли для себе правило заробляти не тільки на продажу ручок, а й картриджів з чорнилом. Відповідно, частина з них розробляє свої ручки під власний стандарт картриджів, щоб і картриджі купували у них же.

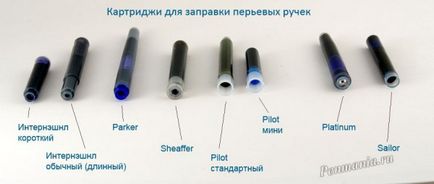

1. Найбільш поширений стандарт - так званий інтернешнл (international). Назва неофіційне, саме тому, що багато виробників (Європа, Америка, Індія, Китай) виробляють ручки саме під цей стандарт і випускають картриджі цього стандарту. Серед них: Waterman, MontBlanc, Pelikan, Kaweco, Diplomat, Bexley, Rotring, Platignum (Великобританія), Montegrappa, Omas, Danitrio.
Найбільш поширені короткі (short) картриджі інтернешнл, і саме їх найчастіше можна купити в магазинах канцтоварів.
Деякі компанії, наприклад Waterman і Platignum, випускають звичайні картриджі стандарту інтернешнл, які приблизно в 2 рази довше коротких картриджів. Слід зауважити, що звичайні (довгі) картриджі інтернешнл підходять не всім ручкам, в які успішно вставляються короткі. Саме через довжину.
2. Наступний популярний стандарт - Parker. Картриджі стандарту Parker випускаються 2-х довжин - звичайні і короткі.

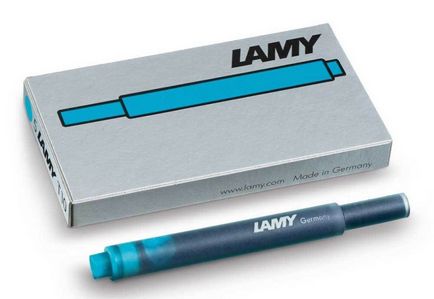

Також стандарт Parker використовується в ручках Lamy. Але форма задньої частини деяких ручок Lamy не дозволяє використовувати в них звичайні картриджі Parker, тільки короткі.
3. Свій стандарт картриджів у компанії Sheaffer.
На багатьох картріджних ручках Шеффер можна з успіхом використовувати картриджі стандарту інтернешнл (частіше - короткі). І, хоча вони і «сідають» тільки на голку фідера ручки Sheaffer, не спираючись всією шириною картриджа, як в оригінальних картриджах Sheaffer, але тримаються дуже добре.
4. Американська компанія Cross випускає ручки під свій фірмовий стандарт. Ступінчаста форма робочої сторони картриджа успішно протидіє спробам використовувати картриджі сторонніх виробників.
5. Компанія Pilot випускає картриджі свого формату. Крім того, компанія Pentel випускає картриджі стандарту Pilot.
Також Pilot випускає спеціальні укорочені картриджі для своїх міні-ручок, які відрізняються за розміром від основних картриджів Pilot.
6. Картриджі компанії Platinum відрізняються від інших виробників не тільки своїм власним стандартом, а й тим, що тільки в картриджах Platinum замикає кулька виконаний з металу. І коли картридж спустошується, стукіт кульки дає знати господареві про необхідність заміни спорожнілого.

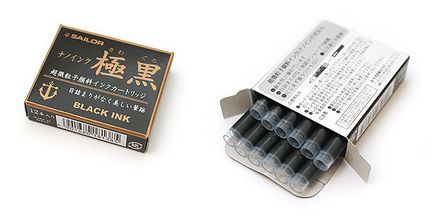

7. Компанія Sailor також не відстає від товаришів по Великій трійці Японії і розробляє ручки під свій власний стандарт картриджів.
Крім перерахованих вище, відомі ще як мінімум пара типів картриджів:
- картриджі Waterman для ручок моделі C / F (і деяких інших);
- картриджі «подвійний висоти» (або подвійні) від компанії Pilot.
Ці картриджі застосовувалися для деяких моделей, що випускаються в 2-й половині ХХ-го століття, і сьогодні не випускаються і не застосовуються для сучасних пір'яних ручок.
- Montblanc - 3.0 mm
- Waterman - 2.5 mm
- Parker - 3.5 mm
- Sheaffer - 3.25 mm
- Graf von Faber Castell - 3.5 mm
- Schneider - 3.25 mm
- У картриджах Parker на кінці є ампула з невеликим запасом чорнила. Досить приблизно на лист А4, може, трохи більше. Досить легенько постукати по ній нігтем, щоб чорнило вилилися в основну частину.
- У Waterman Expert є особливість. У нього не підходять дешеві картриджі international (я перепробував все, що зміг знайти в магазинах). Тільки оригінал. Проблема в трохи більш товстому корпусі картриджа, який не влазить в металеву трубку всередині.
- Картриджі можна використовувати кілька разів:
чорнило + шприц + картридж - і вперед. - У картриджа відрізається глуха сторона і насаджується на шприц. Ця система дозволяє промивати водою під тиском перо і фідер. Особливо актуально при частій зміні чорнила.
