Який правильно вибрати провід сип для введення в будинок

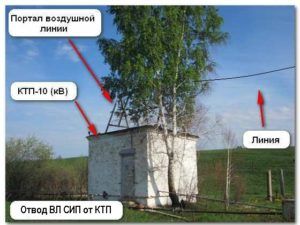

При виборі введення в будинок електрики за допомогою повітряної лінії (ПЛ), для початку потрібно ознайомитися з основними характеристиками самонесучого ізольованого проводу, (скорочено СІП) і прочитати про те як вибрати сип провід про достоїнства при монтажі.
Властивості, достоїнства і недоліки СІП
Для зручності, в даній статті варто коротко нагадати деякі особливості СІП:
- Кілька струмопровідних жив СІП часто змотані в джгут, через що він схожий на кабель. Тому його часто називають СІП кабелем;
Бухта СІП кабелю

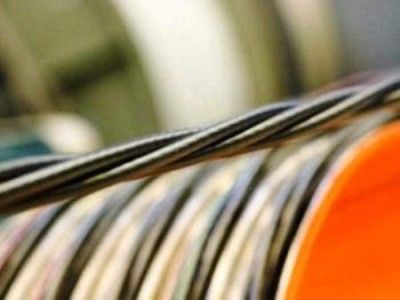

Несучий сталевий сердечник в конструкції СІП

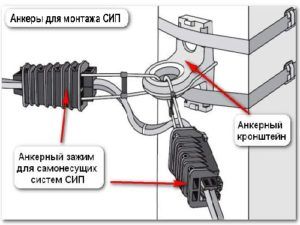

Анкерні затискачі для монтажу СІП

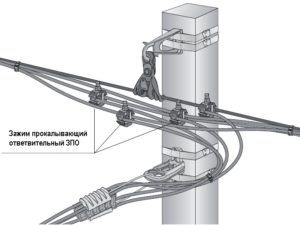

Підключення відгалуження за допомогою що проколюють затискачів
Очевидними є переваги СИП кабелю:
- Повна безпека для людей і тварин при розриві ВЛ і падінні дроти на землю;
- Відсутність витоків струму при контакті дроти з гілками дерев, елементами конструкцій, стінних покриттям або тілами птахів;
Працездатність СІП при контакті з гілками недавно виріс дерева

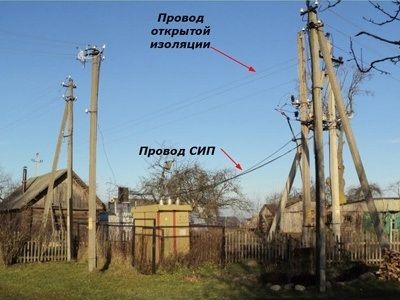

Візуальне порівняння відстані від землі у різних типів проводів

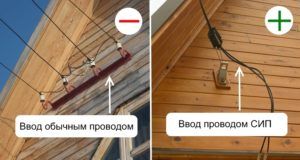

Візуальне порівняння звичайного і ізольованого введення електрики в будинок
Єдиним конструктивним недоліком є знижена максимальна пропускна потужність СИП в порівнянні з голими проводами - при перевантаженні покриті ізоляцією провідники охолоджуються гірше.
Природно, наявність ізоляції і висока технологічність СІП негативно позначається на його вартості, але ціну електричної і пожежної безпеки будинку і його мешканців не обчислюється в грошових одиницях.
Вибір СИП для введення електрики в будинок
Щоб правильно вибрати СИП кабель потрібно визначити:
- призначення ПЛ;
- умови роботи, місця прокладки проводів і вимоги безпеки;
- необхідну кількість фаз;
- потужність навантаження.
Детально з маркуванням, значенням цифр, буквених модифікаторів, і основними характеристиками СИП можна ознайомитися на даному ресурсі, перейшовши за посиланням. Перша цифра визначає види кабелів. їх призначення і умови експлуатації.
Основні властивості різних марок СІП кабелю
Візуально ознайомитися з різновидами самоутримних ізольованих проводів можна подивившись наведені нижче малюнки:

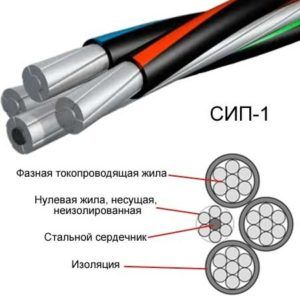

У СИП-1 нульова несуча жила зі сталевим сердечником ізольована
У СИП-2 нульова несуча жила ізольована

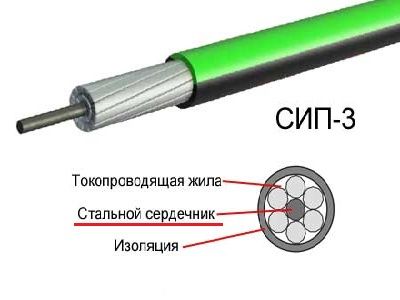

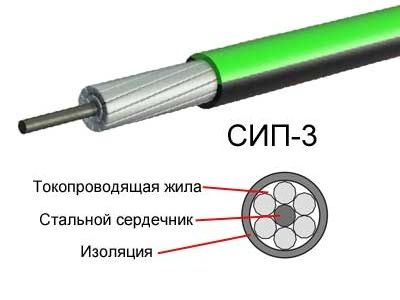

Кожен окремий провід СІП 3 має армування сердечником і ізоляцію

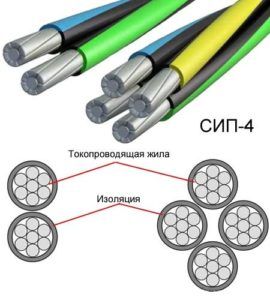

СИП-4. Ізольовані жили не мають сердечників
Щоб не описувати заново технологічні характеристики і види самоутримних ізольованих проводів, слід зауважити, що в даний час найбільшою популярністю користується марка СИП-5 з наступних причин:
- Відсутня несуча жила зі сталевим сердечником - це що зменшує загальну вагу, а навантаження рівномірно розподіляється по дротах;
- Ізоляція виконана із зшитого стійкого до сонячних променів (светостабілізірованного) поліетилену, що забезпечує тривалий термін служби (40 років) і високу експлуатаційну надійність;
- Завдяки високій якості ізоляції, стійкою до перегріву, збільшується максимальна пропускна потужність.

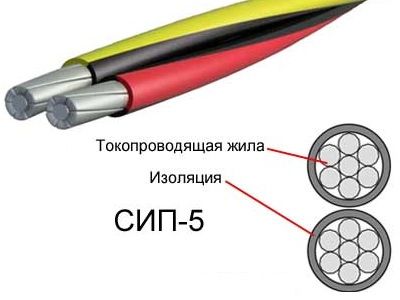

Зовнішній вигляд СИП-5
Кабельна продукція СИП-5 з модифікатором «нг», за твердженням виробників не поширює горіння і має підвищену стійкість ізоляції, що робить можливою прокладку такого кабелю в будинку.
На жаль, в нормах і вимогах ГОСТ дана модифікація ще не сертифікована, і офіційно прокладка СІП кабелю в будинках заборонена. Детальніше ознайомитися про причини такої заборони можна тут.
Якщо кабельна продукція використовується тільки для введення електрики в будівлю, і ізоляція ніде не буде стикатися з конструкціями будинку, то до міцності ізоляційного матеріалу не пред'являються підвищені вимоги.
Тому буде дешевше використовувати звичайний СИП кабель, без буквених модифікаторів в маркуванні, призначений тільки для облаштування повітряних ліній електропередач.
Перетин жив СІП щодо пропускної потужності
Вибір перетину струмопровідних жил СІП є найбільш простим. Це обумовлено тим, що мінімальне поперечний переріз жил СІП - 16 мм². Даного перетину з лишком вистачає для забезпечення електропостачання середньостатистичного приватного будинку.

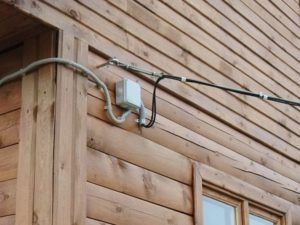

Введення електрики в будинок СІП перетином 16 мм.кв
Тому для облаштування введення в будинок вибирають СІП з перетином жив не більше 16 мм², чого цілком достатньо для роботи всіх домашніх електроприладів, включених разом на повну потужність.
Якщо потрібно забезпечити введення електрики в багатоквартирний будинок, або в будівлю, де обладнання споживає значну потужність, то перетин самонесучого ізольованого проводу вибирають за струмом згідно з таблицями.

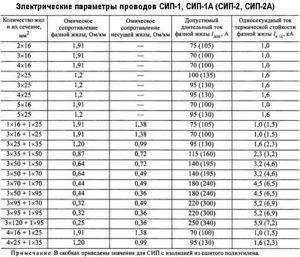

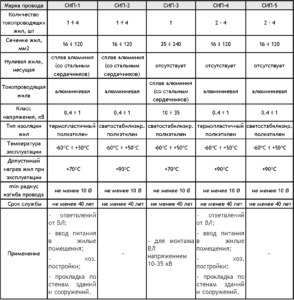

Таблиця параметрів СИП-1, СИП-2
Таблиця параметрів СИП-4, СИП-5
Кількість жил зазначено в маркуванні обраного СІП кабелю. Після першої цифри, що визначає, який тип і ізоляції використовується і наявність самонесущей жили, йде кількість жив, помножене на їх перетин.
Найбільш часто застосовуються двожильні СІП (фаза і нуль) або чотирижильного (плюс ще дві фази). Надзвичайно рідко можна зустріти п'ятижильним введення в будинок (плюс захисний провідник PE) за допомогою СІП кабелю з додатковим п'ятим проводом, розробленим для підключення ліній освітлення.
Корисні поради
Слід звернути увагу на наявність кольоровий рельєфною маркування проводів фаза-нуль. Повздовжні смуги відчутні на дотик, а їх кількість вказує на нумерацію фаз. Колірна розфарбування маркувальних рельєфних смуг повинна бути стандартною.

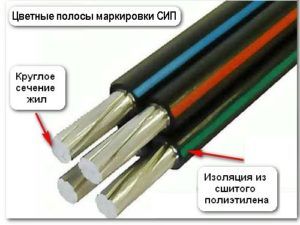

Кольорове маркування жил СІП кабелю
Рельєфна маркування жил СІП кабелю
Також слід побоюватися підробок кабельної продукції, особливо, якщо передбачається прокладка СИП в зіткненні з різними конструкціями або захисними коробами - якість ізоляції може не задовольняти підвищеним вимогам.
Тому слід вимагати сертифікат якості у продавця, і купувати кабельну продукцію і кріпильну арматуру тільки в сертифікованому магазині.
