Як за один день скласти піч
В. Атамас, м Красногорськ
Навіть при пробної топці, завдяки який направляється "зубу", вода в чайнику закипіла буквально в лічені хвилини.
Це реально, якщо взяти за основу запропоновану конструкцію.
Займаючи площу 0,4 м2, пічка-малятко за рахунок комбінованої кладки цегли «на ребро» і «плазом» починає віддавати тепло майже відразу ж після розпалювання, але в той же час здатна утримувати його досить довго.
Вага печі дозволяє обійтися без фундаменту за умови, що дошки підлоги добре закріплені на лагах і мають товщину не менше 50 мм.
«Поки грім не вдарить, мужик не перехреститься». Це я про себе: ночі стали холодними, а велику красиву піч на все приміщення скласти за літо так і не вдалося. Для обігріву хоча б спальної кімнати потрібно було або купити буржуйку, або зробити маленьку цегляну піч. Саме для такої ситуації виявилася дуже підходящої ця невелика, але цілком багатофункціональна конструкція. Піч-малятко вийшла і опалювальної, і вручений і навіть виконує функцію каміна (адже іноді виникає непереборне бажання помилуватися красою живого полум'я). Як у опалювальної печі, в ній є димооборотамі, як у вручений - чавунна плита з одного конфоркою, як біля каміна - димової зуб.
Але що особливо радує: почавши вранці її кладку, - ввечері вже реально провести пробну топку. Правда, робити це можна, тільки спалюючи в печі пучки соломи, клаптики газет, тонкі тріски, але ні в якому разі не великі поліна. Адже єднальна кладку глина буде ще сирий і від перепаду температури по швах підуть тріщини, що створюють підсос або того гірше - димлення. Тому перед тим, як експлуатувати (не тільки цю, але і будь-яку іншу) піч, необхідно дати час просохнути протягом тижня.
Починають кладку печі з вибору підходящого для неї місця. У моїй ситуації труба на даху вже була надійно підвішена. (Стара піч прийшла в непридатність і до того ж не влаштовувала по конструктивних міркувань, тому була розібрана, а труба - залишилася). Тому треба було з'єднати її через металеве коліно з новою піччю. Звертаю увагу, що в цій печі насадную цегляну трубу робити не можна ще і з конструктивних міркувань: так як вона, розширюючись догори, може змістити центр ваги і тоді вийде щось на кшталт пізанської вежі. Тому труба повинна бути тільки приставні або якщо все ж насадна, то легка з тонкого заліза.
Визначившись з місцем, необхідно покласти на нього лист товстої поліетиленової плівки, руберойду, гидроїзола або на худий кінець пергаміну розмірами 780х530 мм. Потім треба насипати зверху гірку просіяного сухого піску і розрівняти її правилом, довівши шар до товщини приблизно 1 см. Акуратно, щоб не змахнути пісок, укладаємо «на суху» без глини 12 цеглин 1-го ряду, (див. Рис.). За допомогою рівня виставляємо ряд строго по горизонталі, як би «втираючи» в пісок виступаючі цеглини.
Порядовки і розрізи печі.
Після того, як ряд виставлений, зверху наносимо тонкий шар глини і встановлюємо поддувальную дверку, обгорнуту шаром мокрого азбестового картону або декількома витками азбестового шнура. Закріплюємо дверку отожженной сталевим дротом і формуємо 2-ий ряд.
3-й ряд (фото 1) кладемо переважно з шамотної цегли. Зверху укладаємо колосникові грати.
4-й ряд викладаємо цеглою «на ребро». Всередину димоходу кладемо підставки під внутрішню перегородку. Цегла задньої стінки печі (так називавмий «вишибной») встановлюємо поки без глини трохи виступаючим назовні.
Далі монтуємо топкові дверцята, обгорнуту вологим азбестовим шнуром так, щоб вона відкривалася знизу-вгору. Закріплюємо її дротом (фото 2), і тимчасово фіксуємо дверку в вертикальному положенні двома цеглинами, як показано на фото 3.
Потім починаємо викладати 5-й ряд цеглою «плазом», керуючись контуром попереднього ряду (див. Рис.).
6-й ряд - це останній ряд, встановлений цеглою «на ребро».
7-й ряд для забезпечення перев'язки швів з наступним рядом починаємо з трехчетверок. Задня стінка - з двох цеглин, встановлених «на ребро».
8-й ряд у всіх подробицях показаний на фото 5 і 6. У цьому ряду встановлюємо скошений цегла виконує роль димового зуба, при експлуатації печі в якості каміна (з відкритою топкою) і зміщує полум'я до центру конфорки.
9-й ряд трохи зміщений назад для забезпечення підтримки відкритої дверки. Перш ніж укласти варильну плиту, кладемо змочений водою азбестовий шнур (фото 7).
З 10-го ряду починається формування димової труби поступово розширюється назад (див. Розріз по А-А на малюнку).
На 11-й ряд укладаємо засувку, ущільнюючи її азбестовим шнуром, обмазаним рідкою глиною.
Далі йде димова труба «в четверик», що стикується з легкої металевою трубою. Якщо труба йде в бік, обов'язкове перекриша з трьох рядів цегли.
Тепер необхідно вийняти «вишибной» цегла на 2-й ряду (пам'ятаєте, ми залишили його закріплене глиною), прочистити нижню частину димаря від зайвої глини, і витерти воду, неминуче потрапила туди при «швабреніі» димоходу.
Наступним етапом буде побілка печі, Перед побілкою потрібно захистити стіни і меблі поліетиленовою плівкою (фото 8). На варильну плиту теж потрібно покласти шматок поліетилену, інакше згодом буде важко позбутися неприємних жовтих плям.
Робимо Г-сбразний передтопковий лист і прибиваємо його (фото 12), потім обкантовувати низ печі плітусом (фото 13).
Тепер можна провести пробну топку соломою і папером, а заодно підігріти чайку (фото 14).
Потім необхідно залишити піч з відкритими дверцятами і конфоркою на тиждень-другий для просушування.
Колосникові грати встановлюємо зверху піддувала, після формування третього ряду.
Топкові дверцята перед установкою необхідно обгорнути кількома витками азбестового шнура.
При формуванні п'ятого ряду топкові дверцята тимчасово фіксуємо двома цеглинами.
Шостий ряд знову викладаємо цеглою «на ребро». Стінки димоходу не забуваємо затирати мокрою ганчіркою.
Сьомий ряд знову викладаємо цеглою «плазом». Восьмий ряд закриває топкові дверцята, зближуючись над нею двома цеглинами.
У восьмому ряду встановлюємо цегла, скошений донизу і «нависає» над топкою. Він буде виконувати ту ж роль, що і «зуб» в каміні, а також направляти полум'я в центр конфорки вручений плити.
Вологий азбестовий шнур забезпечить герметичність стику чавунної варильної плити і цегляної поверхні. На глину плиту укладати не можна через різного коефіцієнта температурного розширення чавуну і глини.
Перед побілкою потрібно подбати про збереження стін, меблів і металевих деталей печі. В якості ємності для розведення побілки добре використовувати дволітрову поліетиленову пляшку з-під прохолоджувальних напоїв.
Щоб побілка не "отмеливаться», додаємо в неї трохи молока. А щоб побілка від цього не жовтіло, ще й синьки.
Щоб вчасно виявити димлення, особливо ретельно необхідно прогалини стик цегляної труби і металевого коліна, а також.
стик чавунної плити зі стінкою печі. У місці їхнього зіткнення обов'язково повинен бути прокладений азбестовий шнур.
Для запобігання висипання піску з-під печі, передтопковий лист повинен бути Г-подібної форми і закривати щілину між першим рядом і підлогою.

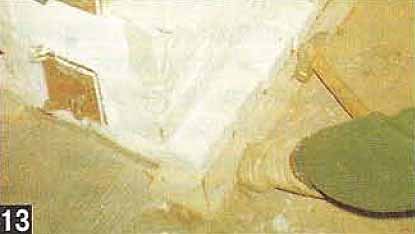

Прибиваємо плінтус - він теж запобіжить висипання піску з-під печі.
Піч готова, і, звичайно ж, не терпиться провести пробну топку. Топити треба недовго і тільки папером, соломою, дрібними гілочками і тонкими трісками.
Пічної червона цегла. 60 шт.,
шамотна цегла. 37 шт.,
глиняний розчин. 20 л.,
піддувальна дверцята. 1 шт.,
топкова дверцята. 1 шт.,
решітка. 1 шт.,
одноконфорочная плита. 1 шт.,
засувка. 1 шт.
