Як визначити фазу, нуль і заземлення самому, підручними засобами
Будь-яка людина, займаючись електромонтажними роботами у себе вдома або просто вирішив встановити люстру, бра або підключити розетку, обов'язково зіткнеться з питанням - як визначити фазу, нуль і заземлення у проводів, в місці монтажу?
Давайте спробуємо розібратися, як в домашніх умовах, не володіючи складними спеціалізованими вимірювальними інструментами і електронними приладами, самому визначити де фаза, де нуль, а де земля в проводці.
З усіх відомих методів, найбільш простого визначення фази і нуля, ми відібрали найбільш, на нашу думку, доступні в реалізації і в той же час безпечні. З цієї причини, в статті ви не побачите рад - як знайти фазу за допомогою картоплі або ж закликів до короткочасного торкання проводів різними частинами тіла.
Насправді, варіантів визначення фази, нуля або заземлення, наприклад, в розетці, без застосування спеціалізованого обладнання не так вже й багато, і часом, в залежності від ваших цілей і завдань, буває досить лише знати стандарт кольорового маркування електричних проводів прийнятий у нас , щоб їх розрізнити.
Маркування проводів за кольором
Дійсно, найпростіший спосіб визначити фазу, нуль і землю у електричного дроту, це подивитися кольорове маркування і порівняти з прийнятим стандартом. Кожна жила в сучасних проводах, що застосовуються в електропроводці, а також електрообладнанні має індивідуальну забарвлення. Знаючи якому кольору жив яка відповідає функція (фаза, нуль або заземлення), легко можна виконувати подальший монтаж.
Досить часто, цього цілком достатньо, особливо у випадках, коли установка проводиться в новобудовах або місцях з досить нової електропроводкою, зробленої професійними, компетентними електромонтажниками за всіма сучасними правилами і стандартам.
Згідно з цим стандартом для квартирної електромережі:
Робочий нуль (нейтраль або нуль) - Синій провід або синьо-білий
Захисний нуль (земля або заземлення) - жовто-зелений провід
Фаза - Всі інші кольори серед яких - чорний, білий, коричневий. червоний і т.д.
Тепер, знаючи стандарт кольорового маркування проводів, ви зможете легко визначати, який дріт яку функцію виконує. Це стосується більшості випадків, виняток можуть становити дроти, що підходять до вимикачів, перемикачів і т.д. в силу принципово іншої схеми роботи цього електрообладнання.
ЯК САМОМУ ВИЗНАЧИТИ ФАЗУ, НУЛЬ і ЗАЗЕМЛЕННЯ У ПРОВОДІВ
Отже, почнемо по порядку:
ВИЗНАЧЕННЯ ФАЗИ
Для більшої зручності, спершу завжди краще визначати який з наявних проводів фаза.
ВИЗНАЧЕННЯ ФАЗИ індикаторною викруткою
Найпростіший спосіб виявлення фазного проводу - це пошук за допомогою індикаторного викрутки. Цей простий інструмент повинен бути у будь-якого домашнього майстра, що займається електрикою в квартирі - будь то на конвеєрі, проста заміна ламп або установка світильників, розеток і вимикачів.
Принцип роботи індикаторного викрутки простий - при торканні жалом викрутки провідника під напругою і одночасному торканні контакту, на задній стороні викрутки, пальцем руки - загоряється індикаторна лампа в корпусі інструменту, яка і сигналізує про наявність напруги. Таким чином легко можна дізнатися, який дріт фазний.
Принцип дії індикаторного викрутки простий - усередині індикаторної викрутки розташована лампа і опір (резистор), при замиканні ланцюга (торканні нами заднього контакту) лампа загоряється. Опір захищає нас від ураження електричним струмом, воно знижує струм до мінімального, безпечного рівня.
ВИЗНАЧЕННЯ ФАЗИ, НУЛЯ І ЗАЗЕМЛЕННЯ контрольна лампа
Ще один спосіб, яким можна визначити фазний, нульовий і дріт заземлення в сучасній трехпроводной електричної мережі, це використання контрольної лампи. Спосіб неоднозначний, але дієвий, що вимагає особливої обережності.
Щоб почати визначення, в першу чергу необхідно зібрати сам пристрій контрольної лампи. Найпростіший спосіб використовувати патрон, з вкручені туди лампою, а в клемах патрона закріпити дроти зі знятою на кінцях ізоляцією. Якщо ж під рукою немає електричного патрона чи ні часу щось майструвати, можна скористатися звичайною настільною лампою з електричною вилкою.
Технологія визначення фази, нулі і землі за допомогою контрольної лампи максимально проста - по черзі поєднуючи дроти лампи до проводів вимагає визначення, кожен з кожним.
Визначити фазу і нуль з двох проводів
У разі визначення контрольної лампою фазного проводу серед двох проводів ви лише зможете дізнатися, чи фаза чи ні, а який саме з провідників фазний визначити не вдасться. Якщо при з'єднанні проводів контрольної лампи до обумовлених жилах вона загориться, то значить один з проводів фазний, а другий швидше за все нуль. Якщо ж не займеться, то швидше за все фази серед них немає, або немає нуля, чого теж виключати не можна.
Таким способом, скоріше, зручніше перевіряти працездатність проводки і правильність її монтажу. Визначати фазу краще індикаторною викруткою, а ось наявність нуля дізнаватися так.
Визначити фазний провід в такому випадку можна підключивши один з кінців, що йдуть від контрольної лампи, до свідомо відомому нулю (наприклад, до відповідної клеми в електрощиті), тоді при торканні другим кінцем до фазного провідника, лампа загориться. Що залишився провід відповідно нуль.
Знайти фазу, нуль і заземлення з трьох проводів:
У такій трехпроводной системі часто можливо точно визначити фазний, нульовий і заземлення контрольної лампою.
З'єднуємо контакти, що йдуть від контрольної лампи по черзі до жил вимагає визначення кабелю.
Діємо методом виключення:
Знаходимо положення, в якому лампа горить, це буде означати, що один з проводів фаза, а інший нуль.
Після чого міняємо положення одного з контактів контрольної лампи, далі можливі кілька варіантів:

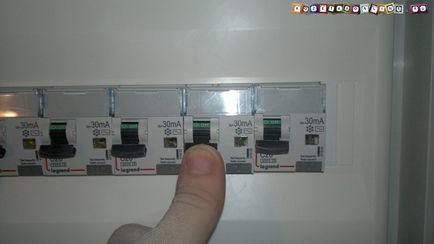

- Якщо лампа не загориться (при наявності УЗО або диференціального автомата захисту лінії, що перевіряється вони також можуть спрацювати) означає, що залишився вільним провід - ФАЗА, а перевіряються НУЛЬ і ЗЕМЛЯ.
- Якщо після зміни положення лампа ненадовго спалахне. при цьому відразу спрацює УЗО або диф. автомат (якщо вони є), значить залишився вільним провід - НУЛЬ, а перевіряються це ФАЗА і ЗАЗЕМЛЕННЯ.
- Якщо лінія не захищена пристроєм захисного відключення (УЗО) або диференціальним автоматом, і світло буде горіти в двох положеннях. В цьому випадку дізнатися який дріт робочий нуль (нуль), а який захисний (заземлення), можна просто відключивши в щиті обліку і розподілу електроенергії вступної кабель від клеми заземлення. Після чого так само перевірити контрольною лампою все жили і, знову ж таки методом виключення, в положенні, коли лампа не горить впізнати провідник заземлення.
