Колір проводів фаза нуль земля
Проводка в будівлях складається з ізольованих алюмінієвих і мідних проводів. Для зручної прокладки електропроводки, а також для подальшого обслуговування кабелів виробники використовують різну колористику для маркування струмоведучих жил в електричному кабелі.
Які кольори зустрічаються
Згідно з Правилами улаштування електроустановок (ПУЕ), ізолюючий матеріал проводки повинен мати колірної забарвлення і легко розпізнаватися майстром. Електрокабель зазвичай має трьохжильну структуру (фаза, нуль, земля), кожен проводок забарвлений в певний колір. Зараз важко повірити в те, що не так давно ізоляція кабельних жив мала тільки два кольори: чорний і білий. Але, на щастя, з введенням нових правил, кольорове оформлення кардинально змінилося. В основному, для електропроводки використовуються такі кольори: білий, чорний, червоний, блакитний (синій), жовто-зелений, коричневий відтінки. Розглянемо докладніше якому провіднику відповідає той чи інший колір.
Наочний приклад квітів для електричних провідників.
Нульова жила (нейтраль) зазвичай синього або блакитного кольору. У розподільній коробці цей провід підключають до нульової шини, яка позначена латинською літерою N. До цієї шині підключають всі сині дроти. Слід зазначити, що провід нуль поєднує в собі дві функції: робочого і захисного нуля. Захисний провід нуль теж синього кольору, а на кінцях, тобто в місцях з'єднань, є жовто-зелені смуги. Під'єднується до шини, що має позначення REN. Потрібно відзначити, що загальноприйняті правила допускають зелені смуги по всьому проводу з синіми закінченнями.

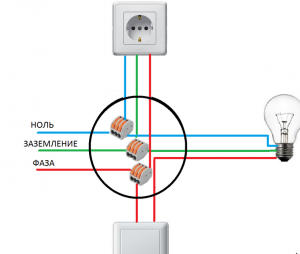

Схема замкнутої електричного кола.
заземлення
Заземлювальний провідник має жовтий або зелений колір або позначений смугами такого цвіту по всьому кабелю. Такий провідник підключають в розподільному щитку до заземлювальної пластині. У розподільній коробці провідник земля підключається до заземлювальних проводах, що йдуть від розеток і електроприладів, таких як світильники, наприклад. Провідник земля не підключають до пристрою захисного відключення.
Як виглядає дріт заземлення.
провід фаза
Жила, що відповідає за фазу в електричному дроті, забарвлюється в різні кольори. Вона може бути: чорної, коричневої, червоної, сірої, фіолетовою, рожевою, білою, помаранчевої, бірюзовою. Кожен виробник електропроводів має право позначити фазную жилу в один з цих відтінків. Простіше кажучи, головне завдання електрика під час монтажу електропроводки приміщення в першу чергу визначитися з нульовим проводом і заземляющим, а залишився провід буде фазою. Для того, щоб не вдарило струмом електрик повинен перевірити дроти за допомогою спеціального пробника, найчастіше він представлений у вигляді викрутки.
Якого кольору можуть бути дроти в кабелі
Як самостійно визначити проводу кольором
Бувають випадки, коли дроти мають нестандартний колір, що відрізняється від перерахованих в ПУЕ. У таких ситуаціях можна самостійно зробити кольорове маркування кабельних жив. Для цього використовуємо кольорову ізоляційну стрічку, якою помічаємо кінці проводів в розподільному щитку. Також для таких цілей є спеціальна термозбіжна трубка, її іноді називають кембриком. Після цього не забуваємо обов'язково записати ваші позначення, щоб в подальшому не виникло плутанини.
