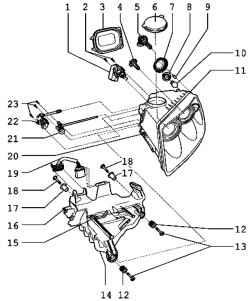

Мал. 7.88. Компоненти передньої фари: 1 - лівий сервопривід коректора фар або правий сервопривід коректора фар; 2 - кріпильні болти; 3 - ковпачок; 4 - ліва лампа ближнього світла або права лампа ближнього світла; 5 - ліва лампа дальнього світла або права лампа дальнього світла; 6 - ковпачок; 7 - ковпачок; 8 - ламповий патрон з рукояткою; 9 - ліва лампа світла стоянки або права лампа світла стоянки; 10 - для лівої лампи переднього покажчика повороту або правої лампи переднього покажчика повороту; 11 - фара; 12 - регулювальна втулка; 13 - кріпильні болти; 14 - кріплення фари; 15 - фіксує петля; 16 - фіксаторний болт; 17 - установча втулка; 18 - кріпильні болти; 19 - вставне з'єднання; 20 - стопорная скоба; 21 - вал приводу регулювання повороту дальнього світла; 22 - вал приводу регулювання ближнього і дальнього світла по висоті; 23 - кріпильні болти
Перевірте фактори, які впливають на регулювання фар, при необхідності - відрегулювати фари.
Від'єднувати масу від акумуляторної батареї не обов'язково.
На малюнках показана зняття і установка лівої фари.
Вимкніть запалювання і всі електричні споживачі, витягніть ключ запалювання.
Натисніть на фару.
Поверніть фіксаторний болт в напрямку стрілки Open (наклейка) поки не відчується опір (рис. 7.89).
Повертайте болт, не застосовуючи сили, інакше є ризик зламати механізм фіксатора.
Фара виштовхується вперед.
Потягніть фару з ніші в крилі, поки не відчується упор.
Утримуйте стопорну скобу 1 в натиснутому положенні, витягніть фару з вирізу кузова (рис. 7.90).
Встановіть фару в напрямні.
У напрямних не повинно бути забруднень.
Перевірте чи щільно зафіксований штекер 1 в кріпленні фари, перш ніж вставити фару в напрямні (рис. 7.91).
Акуратно протолкніте фару в виріз кузова.
Повинен бути чутний «чіткий» клацання. Це означає, що стопорная скоба зафіксована.
Поверніть фіксаторний болт в напрямку стрілки Close (наклейка) поки не відчується опір (рис. 7.89).
Легко натисніть на фару і поверніть болт далі в напрямку стрілки Close (наклейка).
Яка фіксує скоба повинна замикатися з чітко чутним клацанням.
Перевірте установку фари на однакові бічні зазори.
У разі якщо зазори між фарою і кузовом нерівномірні, необхідно відкоригувати положення фари.
Перевірте роботу фари, включаючи всі її функції.
Перевірте настройку фар, при необхідності - відрегулювати.
