Передмова
Озон - газ, що утворився після того, як до двох молекул кисню приєднується третя, яка виходить після розкладання інших молекул кисню, шляхом впливу на них енергетичним потенціалом у вигляді ультрафіолетового іонізуючого випромінювання, високої напруги або хімічними методами.
Озон має властивості сильного окислювача, при взаємодії з компонентами повітряному або водному середовища розкладається, руйнуючи при цьому їх хімічні та органічні зв'язку. Озон також вступає в реакцію з усіма металами, за винятком платини, золота, іридію.
побудова

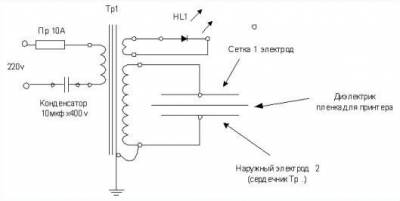

Мал. 1. Електрична схема генератора озону.
Якщо ми розглянемо мікрохвильову піч, то виявиться, що високовольтний трансформатор і вентилятор (охолодження магнетрона мікрохвильовки), у нас є, залишається зробити генеруючу частину озонатора (рис. 2).
Мал. 2. генеруюча частина озонатора: 1 - вентилятор, 2 - діелектрична труба, 3 - джерело високої напруги, 4 - зовнішній лектрод, 5 - внутрішня сітка генератора озону, 6 - напрямок потоку повітря від вентилятора.
Для цього візьмемо пластмасову пляшку з-під газованої води, ємністю 1.5-2.О літра. Обріжемо у пляшки денце і горловину, щоб вийшла труба. Візьмемо металеву сітку і виріжемо з неї 2 стрічки, шириною близько 10-20 см, довжина стрічок і ширина буде залежати від обраної вами труби. Так як від розміру вічка і діаметра дроту сітки залежить обсяг виходу газу озону, на рис. 3 показаний приблизний вигляд цієї залежності, зазначений діаметр дроту «d» і розмір вічка «z» застосовуваної сітки. Графік вказує приблизний вихід обсягу газу озону в грамах на годину, при використанні сітки (всередині генератора озону, за умови, що зовнішній електрод генератора озону суцільний металевий електрод) з вказаними розмірами на горизонтальній шкалі. Тепер візьмемо одну з приготованих сіток і укладемо її всередину труби, намагаючись що б сітка якомога щільніше прилягала до стінок труби, другу сітку укладаємо на поверхні труби так само щільніше до стінки труби, не забуваємо зробити від країв відступи, щоб виключити перекриття діелектричного бар'єра між електродами (див. фото 1).
Якщо підходящої сітки поблизу немає, можна вирізати сітку з дверки несправної мікрохвильової печі (товщина металу там близько 0.8 мм, буде потрібно електроінструмент у вигляді углошлифовальной машинки - турбинки), для установки всередині труби генератора озону, а в якості зовнішнього електрода який укладається поверх труби генератора озону підійде будь-яка електропровідних фольга (наприклад алюмінієва кулінарна), металевий лист і навіть сітка.

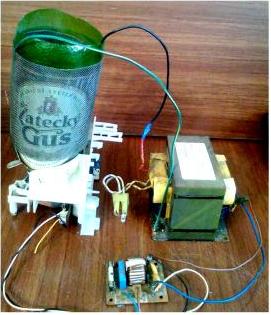

Фото 1. Загальний вигляд озонатора. Плата мережного фільтра з запобіжником, високовольтний трансформатор і вентилятор в зборі з генератором озону. В якості другого електрода тут застосована сітка, така ж як і всередині генератора озону. Правда, ефективність озонатора в такому виконанні невисока.
Ось і все, наш генератор озону готовий, його вже можна підключити до високовольтного виходу трансформатора від мікрохвильової печі і без вентилятора, так як реакція утворення молекул озону з кисню екзотермічну, то при обра- зовании озону відбувається поглинання тепла і тому сам генератор озону (мається зважаючи труба озонатора) завжди холодна (це вірно тільки при дотриманні описаних тут умов побудови озонатора).
Після включення трансформатора в мережу ми почуємо характерне дзижчання бар'єрного розряду вказує на роботу озонатора з вироблення озону. Якщо тепер в повній темряві (після того як очі звикнуть до темряви), подивитися всередину труби озонатора, ми побачимо блакитні плями плазми в тих місцях, де сітка найбільш щільно прилягає до труби. Якщо ми спробуємо вдихнути повітря поряд трубою генератора, то відчуємо запаху озону.
Увага! Концентрований озон - отрута. До перших ознак, вірніше слідству
отруєння озоном, відноситься сухий надривний кашель. Вентилятор потрібно для зменшення місцевої концентрації газу і розподілу його по приміщенню, а так само для кріплення труби генератора озону (мається на увазі вентилятор від мікрохвильовки). Я просто прикрутив за допомогою шурупів пластикову трубу генератора озону прямо до пластмасової рамі (рама взята від несправної мікрохвильовки разом з вентилятором) на якій кріпиться вентилятор, зверху над вентилятором (див. Фото 1).
Кількісний вихід газу озону залежить від навколишньої температури, вологості тиску повітря, чим вище ці умови, тим менше вихід газу. Так як реакції розпаду і виникнення озону рівнозначні, то вихід газу в якості продукту реакції нашого генератора не може бути вище 5-7%.
У трансформаторів мікрохвильових печей, є ще третя обмотка, що служить для живлення напруження магнетрона - змінна напруга 3.5 вольта. Її можна використовувати для візуалізації роботи пристрою шляхом підключення світлодіода, як показано на схемі рис. 1. Я підключив світлодіод від китайської запальнички з вбудованим ліхтариком, додаткових елементів у вигляді діода, токового - обмежувального резистора не знадобилося (фото 2).
Фото 2. Озонатор з таймером від мікрохвильовки.
експлуатація
Післямова
Минуло вже три роки як побудований цей девайс. Як виявилося, для самого генератора озону не потрібно ніякої труби - досить покласти діелектричну плівку зверху на сам корпус високовольтного трансформатора від мікрохвильовки. Я використовував прозору плівку призначену для друку на лазерних принтерах, матеріал імовірно політетрафталат, має стійкість до нагрівання і високої напруги, застосовується так само як діелектрик високовольтних конденсаторів. Простий поліетилен довго не витримував його пробивало високою напругою вторинної обмотки. Поверх плівки потрібно покласти шматочок сітки. Сердечник трансформатора є одним електродом генератора озону (вторинна обмотка трансформаторів від мікрохвильових печей завжди одним кінцем обмотки підключена до сердечника трансформатора). Сітка, ізольована плівкою від сердечника, підключена до іншого кінця високовольтної обмотки шматочком дроту - другий електрод генератора. Щоб сітка не сповзала з сердечника трансформатора в процесі роботи генератора, я її притиснув магнітом від несправного магнетрона. Просто поклав зверху сітки, а щоб магніт не закривав потік повітря над сіткою - між сіткою і магнітом поклав дерев'яні зубочистки, магніт притиснув зубочистки до сітки, а сітка щільно притулилася до плівки і сердечника трансформатора (фото 3).
Фото 3. Спрощений генератор озону.
До речі, продуктивність вдосконаленого генератора набагато вище в порівнянні зі старим зразком - в темряві добре видно біло-блакитне світіння всієї площі сітки.
Я використовував даний генератор при простудних захворюваннях для лікування нежиті особливо коли починали текти зелені соплі, якщо їх не лікувати то це може привести до гаймориту, при лікуванні нежиті ніяких фарм-препаратів не використовував (перш ніж повторювати уважно ознайомтеся з тим що написано вище - це ризиковано). Також генератор озону допомагав проводити очищення повітря в квартирі після приготування риби майже холодного копчення і нормального гарячого копчення (до речі, як коптильні я використовував несправну мікрохвильову піч - сподобалося, що у неї внутрішня поверхня була зроблена з нержавіючої сталі). У моїй коптильні відсутня прохідний отвір для виходу диму, проте, задимлення приміщення не відбувається, але це вже інша історія.
Даний девайс можна встановити на діючу мікрохвильовку, якщо використовувати ону як плавильної печі для плавки кольорових металів як показано в ролику на YouTube [5]. У діючу мікрохвильову піч встановлювати генератор озону не рекомендую - невідомо, що за продукт вийде на виході при приготуванні їжі, в інтернеті і так багато говорять про неоднозначне дії мікрохвильового випромінювання на продукти харчування.
