Дюбель для гіпсокартону металеві і нейлонові варіанти кріплення
Кріпити на гіпсокартон важкі предмети можна. Головне - використовувати відповідні деталі!
Дюбель для гіпсокартону - металевий або пластиковий - це деталь, без якої працювати з обробкою з ГКЛ практично неможливо. Спираючись на власний досвід, можу з усією відповідальністю стверджувати: поки я не розібрався з методикою застосування цих деталей, велика частина спроб що-небудь повісити на обшиту гіпсокартоном стіну закінчувалася невдачею.
Так що різні анкери, дюбелі і ввертиши по гіпсокартону однозначно корисні, тому новачкам варто уважно вивчити цю статтю і прийняти до відома зібрану мною інформацію.
Ази кріплення в гипрок
Для початку давайте розберемося, навіщо взагалі потрібен дюбель по гіпсокартону. Відповісти на це питання нам допоможе розуміння того, як діє такий кріплення:
Вішати полички на гипрок складно, але можна!
- При монтажі в будь-який матеріал ми, як правило, просвердлюємо отвір, діаметр якого відповідає діаметру гільзи.
- В отвір вставляється пластикова або металева конструкція - власне, сам дюбель.
- Для фіксації використовується або цвях, або стопорний шуруп. Входячи в гільзу, виріб розпирає зсередини, і стінки гільзи впираються в стінки отвору.
У надійності фіксації грає роль і товщина стінок, і їх міцність, і наявність зворотних зацепов - але це вже нюанси.
У випадку з гіпсокартоном ця схема не працює, або, точніше, працює в повному обсязі. Вся справа в тому, що розширення гільзи починається з далекого кінця, тобто в тій частині, яка після загвинчування взагалі не контактує з ГКЛ.
Ось і виходить, що стандартний дюбель цвях для гіпсокартону не демонструє належної ефективності: розкривається при контакті з конічним вістрям частина, яка і забезпечує міцність закріплення, просто висить у повітрі.

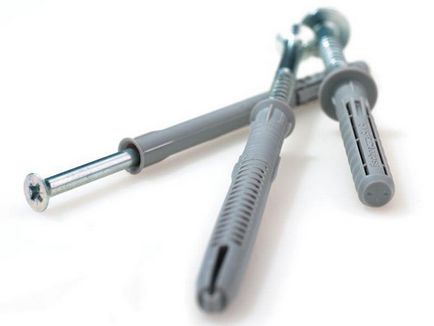

Основний мінус стандартних дюбелів в тому, що розкривається частина виявляється за гіпсокартоном
Результат простий: фіксація здійснюється тільки в товщі матеріалу, і при цьому явно з недостатньою міцністю. Крім того, навантаження передається на порівняно малу площу, що разом з відносною крихкістю гіпрока на злам призводить до плачевного результату.
Частково компенсувати цей недолік можна за рахунок збільшення діаметра горловини (такою особливістю володіє, наприклад, дюбель парасольку для гіпсокартону), але все одно це половинчасте рішення.
Звичайно, використовувати стандартний дюбель під гіпсокартон можна: для цього досить встановити заставні або вставити сталеві втулки (бобишки), розподіляють навантаження. Але у такого рішення є мінус: про його реалізації потрібно піклуватися заздалегідь. Якщо ж стіна вже обшита, а встановлювати на неї кріплення потрібно - доведеться вибирати щось з рішень нижче.
Види кріплення і особливості застосування
Тип 1. «Molly»
Для навішування виробів на поверхню з ГКЛ сьогодні використовуються найрізноманітніші типи кріплення. І самим, напевно, відомим кріпленням є Molly:
- Дюбель Моллі для гіпсокартону являє собою конструкцію з двох частин - металевої гільзи з горловиною і розділеної середньою частиною, а також стопорного гвинта.
Одне з найбільш надійних кріплень
- При установці цього кріплення в гіпсокартонної плити просверливается отвір діаметром 8 мм (найпоширеніший варіант).
- В отвір вставляється дюбель, при цьому зубці на горловині встромляються в ГКЛ з зовнішнього боку. Наявність таких зубів полегшує процес монтажу, оскільки гільза, зафіксована ними, що не прокручується.
- Після установки ми беремо викрутку і починаємо закручувати гвинт. При його обертанні та частина гільзи, яка знаходиться за гіпсокартоном, починає складатися, утворюючи чотири лопаті.
Схема і фотографія Molly в розкритому стані
- Лопаті гільзи притискаються до гіпсокартону з виворітного боку, при цьому вони забезпечують передачу навантаження на досить велику площу поверхні.
- Для цього дюбеля для гіпсокартону допустиме навантаження складає до 50 кг.
Крім здатності витримувати значне навантаження такий дюбель гіпсокартоннних володіє ще одним позитивним якістю. Якщо потрібно, його можна демонтувати без руйнування ГКЛ: досить просто закрутити назад гвинт, і лопаті гільзи складуться так, що їх кріплення можна буде вийняти з отвору.
Повторне використання вироби не рекомендується, оскільки міцність лопатей при повторенні операцій знижується.
До мінусів відноситься досить висока (як для кріплення) ціна, але таких деталей зазвичай потрібно не так багато.
Тип 2. «Driva»
Альтенратівой варіанту, який я описав вище, багато хто вважає дюбель - саморіз для гіпсокартону Driva. Він являє собою виріб з міцного пластику, на поверхні якого сформована глибока спіральна нарізка.
Фото пластикової гільзи зі спіральною насічкою
Монтується така равлик для гіпсокартону наступним чином:
- У потрібному місці свердлимо стартове отвір діаметром 6 мм.
- Беремо дюбель Driva, приставляє його вістрям до отвору і викруткою або шуруповертом загвинчуємо прямо в ГКЛ: вістря і спіральна нарізка полегшують входження в матеріал, а наявність хрестоподібної насічки на горловині дозволяє докладати значних зусиль.
При закручуванні за допомогою шуруповерта використовуємо низькі обороти - все-таки пластик, а не метал.
Металевий варіант. Для ГКЛ підходить не найкращим чином
- Коли кріплення буде встановлений таким чином, що горловина стикнеться з поверхнею ГКЛ, беремо саморіз і закручуємо його в центральний отвір пластикового вироби. При цьому саморіз буде розпирати пластикову частину, і її заклинить в товщі листа гіпсокартону.
- Правильно встановлений кріплення тримає до 30 кг на одну точку, але я зазвичай намагаюся не навантажувати більше 20 кг - перестрахуватися куди краще, ніж отримати дірку на місці кріплення.
Монтаж на кріплення Driva
- Вигвинчується Driva в зворотному порядку, але потрібно мати на увазі, що отвір після вилучення пластикової частини буде не таким акуратним, як до - все-таки при розпирання гіпсовий наповнювач серйозно ушкоджується.
Тип 4. «Fischer Pd»
Описуючи пластикові ввертиши для гіпсокартону, я не можу не згадати один з моїх улюблених - Fischer Pd або просто дюбель Фішера:
Гільза Fischer Pd зі стопорним шурупом
- Виріб являє собою короткий пластиковий циліндр з гільзою, забезпеченою бічнимилопатями і масивним кінцевиком.
- При установці в гипроком потрібно просвердлити отвір, відповідний діаметру гільзи.
- Fischer Pd вставляємо в отвір і фіксуємо стопорним шурупом. І тут починається все найцікавіше!

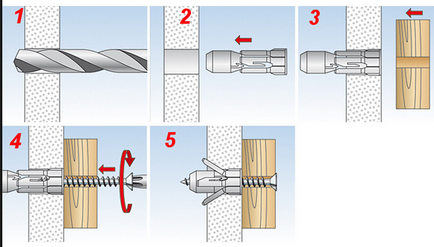

Послідовність монтажу на кріплення Фішера
- Коли шуруп доходить до концевика, він починає утискувати його конічну частину в гільзу.
- В результаті цього впливу лопаті гільзи розходяться в сторони і або притискаються до вивороту гіпрока, або застряють в товщі матеріалу.
- Виробник заявляє, що тримає такий виріб до 15-16 кг.
Витягнути силою, звичайно, можна, але для цього потрібно дуже сильно постаратися. Після вигвинчування стопорного шурупа виймається легше, але теж з працею.
Тип 4. «Метелик»
Якщо на поверхню з ГКЛ потрібно навісити відносно легкий об'єкт, то для фіксації можна використовувати дюбель «метелик». Такі вироби виробляють з щільного пластику в декількох типорозмірах, а їх головною особливістю є наявність передньої частини, що розділяється на дві досить великі лопаті.
Полімерна складна гільза
Своїми руками «метелик» ставиться так:
- У гіпсокартоні свердлимо отвір, діаметр якого відповідає діаметру пластикової гільзи.
- Гільзу підносимо до отвору, пальцями стискаємо лопаті і вставляємо дюбель в гіпсокартон, просуваючи всередину до тих пір, поки горловина НЕ буде прилягати до лицьової поверхні.
- Фіксуємо дюбель нейлоновий для гіпсокартону за допомогою стопорного шурупа, угвинчуючи його в отвір. При закручуванні внутрішня частина виробу складається, а лопаті притискаються до гипроком, збільшуючи площу, на яку передається навантаження.
Схема кріплення на «метелика»
- До плюсів «Метелики» можна віднести простоту установки і можливість вилучення (нехай і обмежену). Недоліками ж є порівняно мала розрахункове навантаження (6 - 11 кг) і неможливість використання, якщо зазор між гипроком і капітальною стіною буде менше довжини гільзи.
Тип 5. Пружинний
Нарешті, для підвісу неважких люстр та інших конструкцій використовується так званий пружинний дюбель:

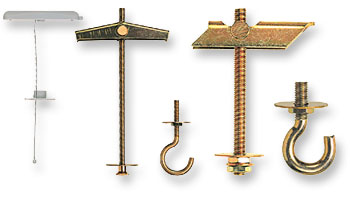

Різновиди пружинних виробів
- Основна частина вироби - довгий гвинтовий стрижень з капелюшком або гачком на одному кінці. Як распорной частини використовується конструкція з двох лопатей, зафіксованих пружиною в розкритому положенні.
- Перед тим як кріпити це виріб, потрібно просвердлити в гіпсокартонної обшивці отвір, діаметр якого дозволить вставити всередину розпірну частина.
- Після цього лопаті стискаються (потрібно подолати опір пружини) і конструкція заводиться в паз.
- За гіпсокартоном пружина знову розкривається, після чого дюбель надійно утримується лопатями, котрі спиралися б на гипрок зсередини.

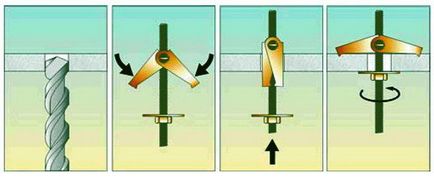

Схематична інструкція по використанню пружинного кріплення
Якщо вирішуєте, який краще використовувати кріплення для підвішування чого-небудь до стелі. обшитому гипроком, то звертати увагу варто якраз на такі пружинні вироби. З іншого боку, граничне навантаження таких дюбелів багато в чому залежить від конструкції стелі (чим більше крок між опорними елементами каркаса, тим вище ймовірність того що ГКЛ трісне), та й отвір потрібно свердлити набагато більше діаметра осьового гвинта.
висновок
Вибрати й правильно вкрутити дюбель в гіпсокартон - нетривіальне завдання. Асортимент кріплення досить великий для того, щоб підібрати підходящу модель майже для будь-якої ситуації. Але при цьому різноманітність може істотно ускладнити життя новачкові, ускладнивши вибір.
