Денні ходові вогні своїми руками
Розділ корисних саморобок для автомобіля сьогодні поповнився конструкцією денних ходових вогнів на базі потужних світлодіодів з оптикою! Добридень!
Сьогодні я розповім, як зробити в домашніх умовах світлодіодні денні фари для автомобіля.

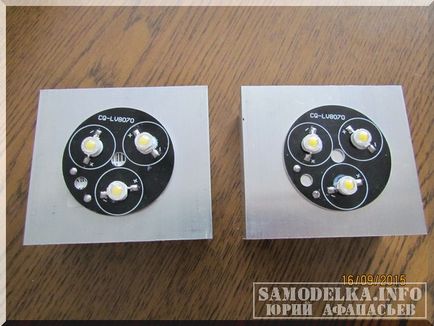

Для фар (денних ходових вогнів) я взяв готові радіатори з алюмінію 5 на 8 см. На них, я приклеїв термоклеем дві панельки для кріплення світлодіодів. Панельки діаметром 50 мм.

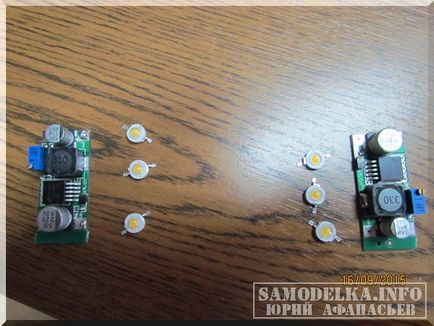

Я взяв трехватние світлодіоди теплого спектру. Так само Вам знадобляться два драйвера для світлодіодів. так як без них діоди швидко вийдуть з ладу, так як напруга генератора стрибає.

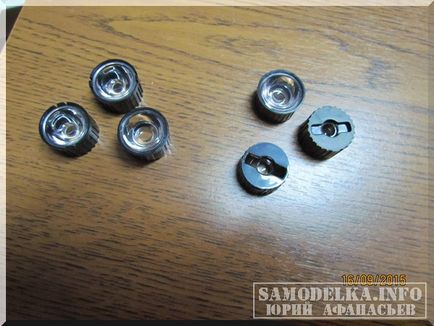

Так само Вам знадобляться ось такі лінзи, кут світла у яких 120 градусів вони ж захищають діоди від негоди і бруду.

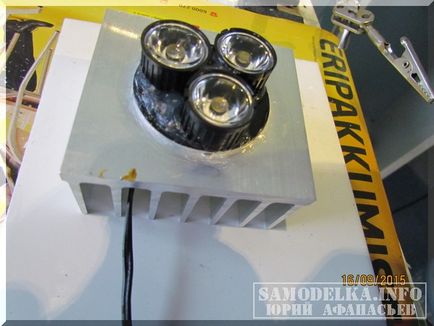

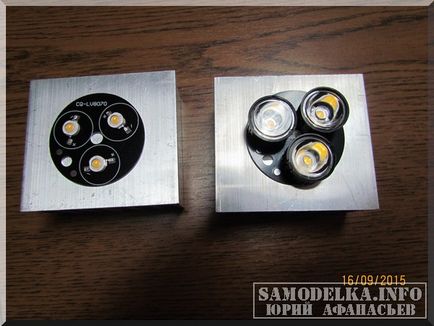

Діоди через термопасту паяем на підкладку. Силіконом приклеюємо лінзи.

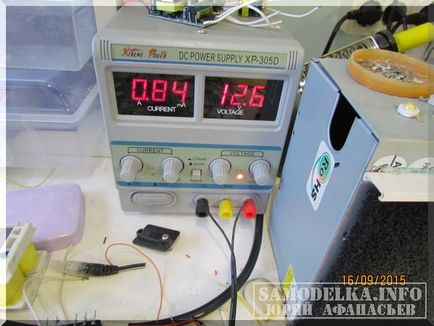

Подавши напруга 12.6 Вольт станція показала ток 0,90 Ампер це значить що фари видають потужність 11.34 Ватта. Драйвером можна підрегулювати потужність світіння фар в ту чи іншу сторону в залежності від температури радіатора. Взимку яскравішою а влітку поменше. Драйвер має потужність 15 Ватт.
Радіатори в моєму випадку будуть кріпитися на бампер, в кутах радіатора треба просвердлити
У моїй конструкції денних ходовиех огніей застосовані світлодіоди з наступними характеристиками led: Color: Warm White 3000-3200K, Lumenous: 180-200Lm, Forward Voltage: DC 3.2-3.4V, Forward Current: 500-700mA
Дивіться також:
Можна зробити авто включення на базі логічної мікросхеми і реле. Логіка наступна: якщо датчик тиску масла потух (логічний "0") при цьому габарити вимкнені день ... (логічний "0") Якщо на входи подається 2 логічних нуля - включити денні ходові вогні. Як тільки включиться основне світло або габарити - ходові вогні відключаються.
Так теж можна зробити.
У правилах "Єдині технічні приписи щодо сертифікації дорожніх транспортних засобів стосовно встановлення пристроїв освітлення та світлової сигналізації" написано наступне про ДГЗ:
6.19.5 Геометрична видимість
Горизонтальний кут бета = 20 ° назовні і всередину.
Вертикальний кут альфа = 10 ° вгору і вниз від горизонталі.
Так що кут лінз в 120 градусів не підійде! Такі малі кути потрібні, щоб не засліплювати водіїв поблизу, але далеко ваш авто буде чітко позначений. Крім того легше плучілось необхідну силу світла в 400-800 Кб, що регламентується тим же доументом.
Jurei 58 говорить:
Лінзи у мене є будь-які. Можна зробити лінзи автоматично перевертають.
світлодіод на 1 ват має приблизно 100 - 120 люмен. Скажіть мені будь ласка джерело ваших. я хочу такі ж купити [email protected]
Jurei 58 говорить:
Олександр відправив на пошту
