Блок живлення для підсилювача, схема
Блок живлення для підсилювача низької частоти з доступних деталей. УНЧ, частина 3.
Ця публікація продовжує цикл статей присвячених будівництві аматорського підсилювача низької частоти.
У статті описана конструкція блоку живлення, зібраного з доступних деталей і призначеного для харчування стерео підсилювача потужністю 10 Ватт в каналі.
На черзі блок регуляторів і блок крайового підсилювача.
Найцікавіші ролики на Youtube
Інші статті присвячені будівництві цього УНЧ.
Принципова схема блоку живлення.
Блок живлення повинен забезпечувати харчування трьох мікросхем і одного світлодіода. В якості кінцевих підсилювачів потужності використовуються дві мікросхеми TDA2030, а в якості регулятора гучності, сетеробази і тембру - одна мікросхема TDA1524A.
Про те, як розрахувати потужність трансформатора і вхідна напруга блоку живлення для УНЧ дуже докладно написано тут.

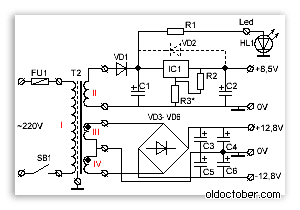

Електрична схема блоку живлення.
C3. C6 - 1000mkFx25V
На діодах VD3 ... VD6 зібраний біполярний двонапівперіодний випрямляч з середньою точкою. Така схема включення знижує падіння напруги на діодах випрямляча в два рази в порівнянні зі звичайним мостовим випрямлячем, так як в кожен напівперіод струм тече тільки через один діод.
В якості фільтра випрямленої напруги застосовані електролітичні конденсатори С3 ... С6.
На мікросхемі IC1 зібраний стабілізатор напруги для живлення схеми електронного регулятора гучності, стерео і тембру. Стабілізатор зібраний за типовою схемою.
Застосування мікросхеми LM317 обумовлено лише тим, що вона виявилася в наявності. Тут можна застосувати будь-який інтегральний стабілізатор.
Захисний діод VD2, позначений пунктирною лінією, при вихідному напрузі на мікросхемі LM317 нижче 25 Вольт застосовувати не обов'язково. Але, якщо вхідна напруга мікросхеми 25 Вольт і вище, а резистор R3 підлаштування, то краще діод все ж встановити.
Величина резистора R3 визначає вихідна напруга стабілізатора. Під час макетування, я упаяв замість нього підлаштування резистор, встановив з його допомогою напруга близько 9 Вольт на виході стабілізатора, а потім виміряв опір цього подстроечінка, щоб можна було встановити замість нього постійний резистор.
Випрямляч, що живить стабілізатор, виконаний за спрощеною однополупериодной схемою, що продиктовано суто економічними міркуваннями. Чотири діода і один конденсатор коштують дорожче, ніж один діод і один конденсатор трохи більшої місткості.
Струм, споживаний мікросхемою TDA1524A всього 35мА, тому така схема цілком виправдана.
Світлодіод HL1 - індикатор включення живлення підсилювача. На платі блоку живлення встановлений баластний резистор цього індикатора - R1 з номінальним опором 500 Ом. Від опору цього резистора залежить струм світлодіода. Я використовував зелений світлодіод розрахований на 20 мА. При використанні червоного світлодіода типу АЛ307 на ток 5мА, опір резистора можна збільшити в 3-4 рази.
Друкована плата.
Друкована плата (ПП) спроектована, виходячи з конструкції конкретного підсилювача і наявних електроелементів. У плати є всього один отвір для кріплення, розташоване в самому центрі ПП, що обумовлено не зовсім звичайної конструкцією корпусу.
Для збільшення перерізу мідних дрожок і економії хлорного заліза, вільні від доріжок місця на ПП були залиті з використанням інструменту «Полігон".
Збільшення ширини доріжок також запобігає відшаровування фольги від склотекстоліти при порушенні теплового режиму або при багаторазовій перепайку радіодеталей.
За кресленням, наведеним вище, була виготовлена друкована плата з фольгованого склотекстоліти перетином 1мм.
Для приєднання проводів до друкованої плати в отворах плати були расклёпани мідні штирі (солдатики).
