Заземлення в квартирі
Захисне заземлення являє собою спеціальне з'єднання нетокопроводящих металевих елементів обладнання з землею. Робиться це за допомогою заземлюючих провідників і заземлювача. Заземлювачем є металевий провідник або декілька провідників, з'єднаних з землею, а заземлюючий провідник - це алюмінієвий або мідний дріт, що з'єднує заземлювальні частини обладнання з заземлювачем.
Насправді все досить просто, відкриваємо електричний щиток, знаходимо клему земля, до неї йде жовто-зелений провід, з'єднуємо з нею третій провід нашого кабелю, теж, до речі, жовто-зелений, і все. Але як бути в разі, коли немає заземляющей клеми? Це питання ми і розглянемо.
У будинках старої споруди застосовувалася заземлювальна система TN-C- двухпроводная система електричної проводки з нулем і фазою. Нейтраль живильного джерела глухо заземлена, а відкриті струмопровідні частини електричної установки з'єднані з глухозаземленою нейтраллю джерела електричного струму. Поняття «глухозаземленою нейтраллю» означає, що відбувається пряме під'єднання до захисного заземлення та без використання резисторів і дугогасних реакторів. Глухе заземлення звичайного робиться поруч з джерелом живлення.
Сьогодні правила встановлення електрообладнання наказують використання системи TN-C-S:
Тепер трохи про PEN провіднику. Якщо від стовпа до будинку йде два дроти, то один з них буде фазою - позначається буквою L, а другий - це PEN провідник. По суті, PEN провідник - це поєднаний нульовий робочий провідник (N-нейтраль) з нульовою захисної житлової (PE- захисна, заземлювальна, що зрівнює потенціали). З'єднуються ці дроти на трансформаторній підстанції і застосовуються в заземлюючих системах типу TN-C.
У наших багатоквартирних будинках, під'їзні стояки зазвичай мають 4 дроти:
Що, власне, свідчить про відсутність розщеплення PEN на ввідному пристрої.
Розщеплення PEN провідника на розподільчий при щитку з метою заземлення електричного провідника заборонено. Теоретично це зробити це можна, але на практиці слід враховувати наступні моменти:
2.Также варто пам'ятати, що ми живемо в епоху отгоранія нуля, тому подібне розщеплення є небезпечним і для вас, і для інших жителів під'їзду.
3.Работнікі служб ЖКГ по ремонту та експлуатації вашого будинку, не будуть враховувати факт, що ваша квартира має заземлення, так як стояк розрахований на двожильніпровідне підключення.
Якщо вас не зупиняють дані доводи і ви все ж вирішили зробити заземлення своєї квартири шляхом розщеплення провідника PEN, то вам робіть це тільки:
- в разі, коли нульовий провідник на стояку має достатню перетин (для алюмінієвого проводу 16 квадратних міліметрів, для мідного дроту - 10 квадратних міліметрів);
- в разі, коли ви впевнені, що перетину нульового проводу на всій протяжності стояка не зменшується.

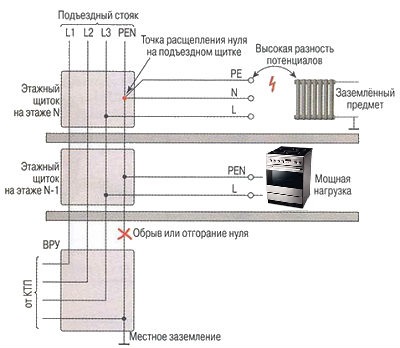

Приклад виникнення небезпеки:
Виходячи з описаного вище - в будинках з чотирьох провідних стояком (нуль і три фази) необхідно застосовувати 2 дроти і, для підвищення безпеки, монтувати в мережу УЗО.

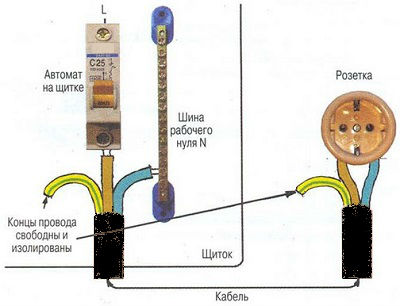

Якщо в квартирі проводиться ремонт проводки, то необхідно закладати трижильний кабель, але без підключення захисного заземлення, - залиште його до кращих часів. Причому не підключати по обидва боки.
