Як зробити заземлення в будинку або квартирі
Спеціальний провід, що з'єднує електрообладнання та проділи з заземлювальним пристроєм, життєво важливий для сучасної квартири, тому своєчасне і правильно виконане заземлення є гарантом електричної і пожежної безпеки всіх мешканців квартири (та й гостей теж). Більш того, в інструкціях до побутових приладів чітко прописано, що використання пристрою при відсутності заземлення строго заборонено.
Якщо користувач експлуатує незаземлений електричний прилад, виробник знімає з себе відповідальність за його поломку або передчасний вихід з ладу. Також це стосується випадків неправильного підключення пристрою.
Отже, ми переконали користувача в необхідності облаштування захисного заземлення, але як його виконати стосовно квартирі? Чи у всіх квартирах це можливо і яка технологія обладнання заземлення? У нашій статті ви знайдете відповіді на ці та інші, пов'язані з захисним заземленням, питання.
Варіанти заземлення будинків сучасної споруди

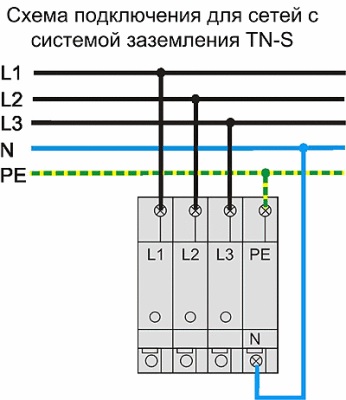

Пострадянські будинку нової споруди, як правило, обладнані сучасною системою TN-С-S з нульовим робочим та захисним провідниками. Їх в більшості випадків з'єднують разом в центральній щитової будівлі, більше ніде ці дроти не з'єднуються. Ця система передбачає підведення до стояків, облаштованим в кожному під'їзді трьох електричних фаз L, робочий роздільний нульовий провід N і захисний провід PE. При такій системі облаштування заземлення, підключення зводиться до подачі всіх п'яти кабельних провідників, укладених в одну загальну оболонку з високими ізоляційними властивостями, в поверховий електрощит для підключення на відповідні клеми - три фазних, нуль і заземлення. Сама шина заземлення пов'язана з корпусом електрощита.
З'ясувати чи підключено ваш будинок за такою системою (TN - C - S), не представляє складності. Просто придивіться до кабелю, який поданий на вступний стояк. Він повинен складатися з п'яти проводів:
- фазні дроти L1, L2, L3;
- захисний нульовий провід PE;
- робочий нульовий провід N.
Підключення виконують до таких шин:
- Фазні дроти підключають до тих же шинам, до яких був приєднаний старий кабель;
- Нульовий робочий провід також підключають до шині з нейтральними проводами;
- Заземлення РЕ (нульовий захисний) під'єднують до корпусу електричного щита.
Підключення всіх заземлюючих проводів, які сходяться в електричному щитку на один болт або кронштейн не припустимо! Необхідно застосувати різні болтові з'єднання і найкраще спеціальну металеву або з іншого кольорового металу шину - її необхідно прикрутити до щитка, потім під'єднати PE.
При облаштуванні заземлення та освітлення необхідно пам'ятати:
- при трифазному вводі все провідники повинні бути однакового перетину (якщо мідного виконання - до 16 мм 2);
- під одним клемою автомата можна затиснути не більш двох провідників однакового перетину;
- рівномірний розподіл навантаження в змозі забезпечити тільки трьох фазна система подачі електроенергії;
- всі металеві елементи ванній (труби водопровідні та опалення, ванна, екран пристрою теплої підлоги та інші) і заземлення розетки, якщо така встановлена у ванній, необхідно під'єднати до шини ДСУП (або КУП). Ця шина також повинна проходити у ванній, а саму розетку слід підключити по трьох провідній схемі;
- у провідників РЕ, обладнаних механічним захистом, переріз повинен бути 2,5 мм 2, при її відсутності - 4 мм2. При цьому провідник шини ДСУП до шини електричного щитка РЕ (бажано всього поверху) повинен бути з номінальним перетином 6 мм2;
- розумно буде, якщо виконати роздільні ланцюга для освітлення і силового харчування (розеткові). Але це не обов'язкове правило, змішане харчування також допускається. А ось подачу напруги на силові установки - плиту, духовку, СМ та ін. Необхідно виконувати тільки за окремою схемою.
Як виконати заземлення в старій будівлі
Будинки старої споруди, як правило, оснащені заземленням по системі TN-C. Це означає, що нульові провідники, тобто захисний і робочий, суміщені в один провідник (PEN), який з'єднаний з корпусом електрообладнання (електроприлади, корпус електричного щитка або збірки). Захист подібного типу називають занулением системи. Контур занулення встановлюють на електричній підстанції, до якої підключено будівлю. До під'їзних стояках підводять три фазних проводи L і суміщений провідник - PEN. Поверхові електричні щитки заземленням не обладнані, їх при цьому способі зануляют.
Електричну проводку при однофазному електроживленні приміщення виконують двох жильним кабелем (один фазний, другий - PEN) або чотирьох жильним кабелем при трьох фазної подачі електроенергії в житло. Природно, в цьому випадку жили А, В і С - фазні, а провід PEN працює як і в при однофазному живленні. В електричних розетках використовуються тільки дві клеми.
Така система заземлення найбільш поширена в нашій країні, і тривалі роки була пріоритетною в СРСР і досі існує в багатьох будинках, про що сьогодні доводиться лише шкодувати. Чому? А тому що така система не гарантує якісний захист людини, завжди існує загроза ураження електрострумом. Захисні автоматичні вимикачі, що входять в систему TN-C здатні захистити електричні ланцюги або групи і лінії тільки від струмів при короткому замиканні. І все, захист від ураження електричним струмом не передбачена!
Як практично облаштовують модернізацію енергетичні підприємства? Як правило, це робиться так: на вводі багатоквартирного будинку монтується заземлення повторного нульового проводу. Потім PEN-провідник поділяють на два окремих провідника:
- нульовий N провідник - робітник;
- PE провідник - захисний.
Іншими словами, необхідно або повністю переобладнати всю електричну проводку будинку відповідно до нових стандартів або використовувати електроприлади з корпусом з матеріалів, непровідних електричний струм. Також рекомендується захищати ПЗВ ланцюга, призначені для живлення побутової техніки. В першу чергу це відноситься до ванному приміщенню.
УЗО - серйозне захисний пристрій. І хоча воно не в змозі захистити від удару електричного струму, то гарантовано врятує від смертельного ураження в разі нештатної ситуації.
Причини, за якими не можна монтувати заземлення
- нульовий провідник для алюмінієвого кабелю повинен бути перерізом не менше 16 мм2;
- нерозривність провідника повинна відповідати ПУЕ 7, п. 1.7.131.
Висновок про відповідність повинен дати кваліфіковану електрик.
Якщо ж система застарілого типу (TN - C), то тут безсилий навіть висококваліфікований електрик. Заміні підлягає проводка у всьому будинку, тільки тоді заземлення буде гарантовано якісним.
У будь-якому випадку, навіть при правильно виконаному заземленні, його необхідно періодично оглядати, переконуватися в якості контактів!
