Вом на мінітрактор своїми руками - вірне рішення сучасного інженера
ВВП - один з технічних вузлів машин спеціального призначення, через який мотор передає крутний момент на навішення - плуг, борону, дождеватель, лісництва та багато інших різновидів адаптерів.
Практично всі сільгоспмашини оснащені заднім ВОМом, в разі чого навішування вважають 3-точковими задніми. Лише в окремих випадках, продиктованих конкретними виробничими цілями ВВП може має передню локалізацію.
З огляду на вагомі переваги даного механізму в процесі конструювання минитрактора може виникнути питання - як зробити ВВП у себе вдома, про що і йтиметься.
особливості ВВП
Всі наявні модифікації таких валів мають стандартну швидкість, яка може бути 1000 або 540 оборотів в хвилину. За своїм конструктивним особливостям вони бувають:
- залежного типу - зупиняють при виключенні мотора, а обертальний рух самого вала ініціюється муфтою зчеплення;
- незалежного - головне зчеплення сільгоспмашини не впливає на його роботу, а обертання виходить від окремого валу;
- синхронного - його крутний момент визначається положенням коробки перемикання передач, а сама назва говорить про те, що його запуск проводиться синхронно з нею через сполучний вал.
Передача оборотів від мотора може здійснюватися кількома способами:
- безпосередньо - наприклад, через ремінну передачу або редуктор, що найчастіше використовується в мініагротехніки;
- опосередковано, минаючи гідросистеми.
Крім того, обертання валу може відбуватися в 2-х швидкісних позиціях:
- константної - не залежить від коробки передач;
- змінної - має значення, чітко пропорційне швидкості переміщення міні-трактора.
Нинішнє тракторне виробництво випускає моделі не тільки з 1-м ВОМом, а навіть з 2-ма. У першому випадку, бажано вибирати машину з переднім розміщенням Вома, щоб можна було її використовувати і для покосу трави, і для зимових снігоприбиральних робіт.

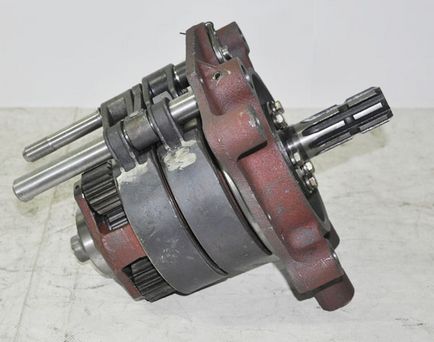

пристрій Вома
Складається з таких елементів:
- редуктора з 2-ма швидкостями;
- планетарного редуктора;
- перемикача приводу.
Планетарний редуктор в свою чергу складається з:
За допомогою особливих кріплень він з'єднується з валом, який закінчується хвостовиком, який і проводить відбір потужності.
Робимо ВВП самостійно

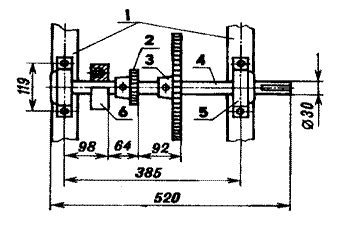

Для того щоб зробити власноруч вал відбору потужності на саморобний міні-трактор, пропонуємо ознайомитися з наступним варіантом креслення Вома, розташованим нижче.
У його конструкції можна виділити 6 ключових позицій, нумерація яких відповідає легенді креслення:
- передня траверса;
- зірочка, яка тут буде виступати в якості ведучої;
- знову зірочка, тільки вже провідна;
- вал проміжного типу, забезпечений шпонковим гніздом;
- підшипник;
- барабан гальма.
Важливим є те, що спростити собі задачу можна і тут, наприклад, взявши готовий підшипник (краще - кульковий), в кількості 2 шт. Відмінно підійде для цих цілей старий соломотряс або картоплезбиральний комбайн, звідки їх найчастіше знімають.

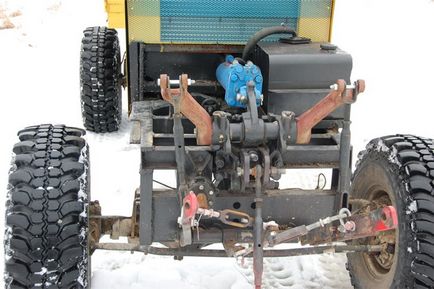

Локалізація Вома - ще одна деталь, яку не можна упустити
ВВП на мінітрактор саморобний - важливе рішення, яке дозволяє зробити домашню техніку сучасної і маневреної. Причому, за своїми технічними характеристиками такі саморобки, який практично кожен може виготовити у себе в гаражі або на задньому дворі, будуть абсолютно не гірше виробничих. Змінюючи адаптери, така техніка буде працювати і влітку, і взимку, що особливо важливо власникам заміських будинків або фермерських господарств.
