Вимірювання різьблення
Для вимірювання кроку різьблення застосовують різьбові шаблони. Різьбовій шаблон являє собою пластинку 2 (рис. 96), на якій нанесені зубці з кроком різьби, що позначається на площині шаблону.

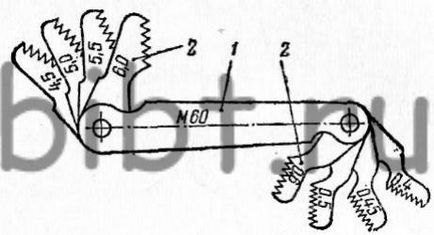

Мал. 96. Різьбові шаблони
Набір шаблонів для метричної або дюймового різьблення скріплюється в касету 1. різьбових шаблонами визначають тільки значення кроку різьби. Величину відхилення різьбовим шаблоном оцінити важко.
Комплексну оцінку правильності виконаної різьби на деталі дозволяють зробити різьбові калібри. На рис. 97 показані різьбові калібри для контролю внутрішньої і зовнішньої різьби.

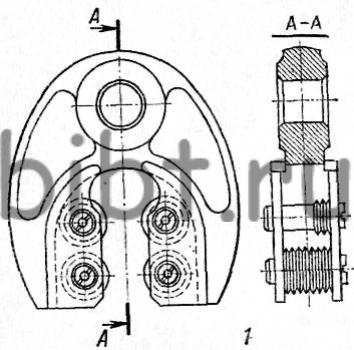

Рис 97. Різьбові калібри: 1-гранична резьбовая роликовий скоба, 2 прохідне кільце, 3 - різьбовій калібр, 4 - непрохідне кільце
Вони поділяються на прохідні калібри, які мають повний профіль різьби і є як би прототипом деталі нарізного сполучення, і непрохідні, які контролюють тільки середній діаметр і мають укорочений профіль.
При контролі калібрами перевіряються деталі необхідно попередньо очистити від стружки і бруду. З калібрами слід поводитися обережно, щоб на робочій різьбовій поверхні не з'явилися забоіни і подряпини.

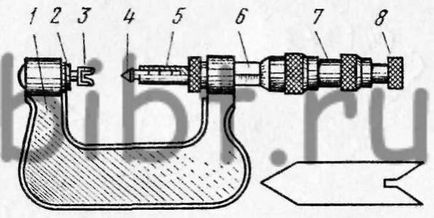

Мал. 98. Резьбовой мікрометр:
1 - скоба, 2-п'ята, 3 - призматична вставка, 4-конічна вставка, 5 мікрогвинт, 6 - стебло, 7 - барабан, 8 - тріскачка
Для вимірювання елементів різьблення зовнішнього, середнього, внутрішнього діаметрів і кроку різьблення застосовують різьбові мікрометри (рис 98).
Різьбовій мікрометр має в шпинделі і п'яті посадкові отвори, в які встановлюються комплекти змінних вставок. Комплекти змінних вставок відповідають вимірюваним елементів різьблення і її величині. Для зручності вимірювань різьбовій мікрометр закріплюють в стійці, потім мікрометр налаштовують за шаблоном або еталону різьблення. Схема вимірювань показана на рис. 99. Під час налаштування мікрометра по різьбовим стандартам похибка вимірювань становить 0,01-1 мм. Приклад вимірювання різьби мікрометрів показаний на рис. 100.

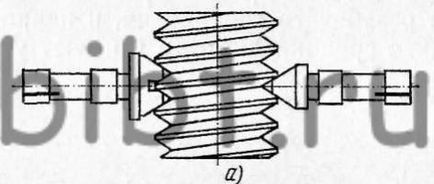

Мал. 99. Схема вимірювань різьблення мікрометрів. а - середнього діаметра, б - внутрішнього діаметра, в -Зовнішня діаметра
Для запобігання браку деталей при нарізанні різьби необхідно ретельно дотримуватися настройку верстата, звіряти оцінку точності вимірювання різьби біля верстата з оцінкою ОТК і тільки після цього приступати до обробки партії деталей. При цьому необхідно періодично проводити контроль різьблення.

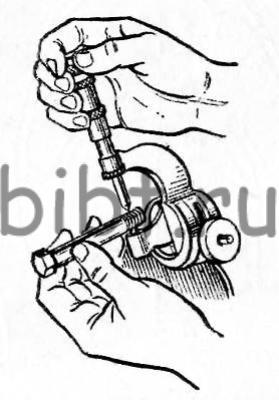

Мал. 100. Приклад вимірювання різьби мікрометрів
1. Що називається профілем різьблення?
2. Назвіть основні елементи різьблення.
3. Чим відрізняються однозахідні і багатозахідні різьблення?
4. Які режими застосовуються для нарізування різьблення плашками?
5. Які бувають типи мітчиків і для нарізування яких резьб вони застосовуються?
6. Які режими застосовуються для нарізування різьблення мітчиками?
7. Яке призначення прихилити?
8. Які способи застосовують для вимірювання різьби?
