Групи в AutoCAD призначені для об'єднання об'єктів з різними властивостями і розташованих на різних шарах. Поряд з полілініями і блоками, групи є зручним інструментом прискорення повсякденних завдань вибору і редагування об'єктів. На жаль, багато користувачів не використовують цей інструмент, постараємося сьогодні зрозуміти, наскільки це просто, зручно і ефективно
Які переваги ви отримаєте від використання груп:
Кожна група має ім'я. Однак, в термінах AutoCAD група може бути іменованої і неіменованого. Відмінність їх в тому, що при відображенні списку груп в диспетчері є можливість відображати тільки іменовані або всі групи відразу. Ім'я групи може містити до 31 символу і записується прописними літерами (при введенні імені відбувається автоматична зміна регістру). Насправді AutoCAD привласнює неіменованого групам своє внутрішнє автоматичне ім'я (* A1, * A2 ...). Секрет: якщо видалити з імені неіменованого групи символ *, то вона стає іменованої.
Працювати з групами можна як за допомогою консольних команд, так і за допомогою команд Групи на стрічці Головна
Як створити групу?
Для створення групи можна використовувати команду ГРУПА (_GROUP) або Диспетчер группКЛГРУППА (_CLASSICGROUP).

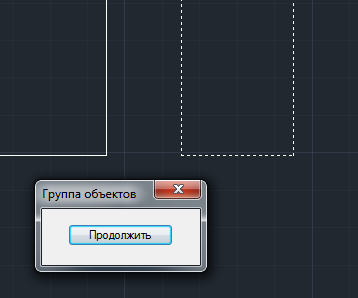

Запускаємо команду ГРУПА і вибираємо об'єкти, які будуть в неї входити. Якщо необхідно задати ім'я групи і опис, то вибираємо відповідну опцію
Якщо не поставити групі ім'я, то буде створена неіменованого група.
Якщо використовувати Диспетчер груп. то в поле Ім'я групи необхідно задати ім'я і, натиснувши кнопку Нова. вибрати об'єкти креслення. Якщо потрібна неіменованого група, то вкажіть опцію Без імені.
Як працювати з групами?
Працювати з групами можна декількома способами.
При виконанні команд редагування або будь-яких інших, в яких потрібно вибір об'єктів, на запит Виберіть об'єкти введіть команду ГРУПА і введіть ім'я іменованої групи. Всі об'єкти, що входять в групу, будуть обрані
Можна також попередньо вибрати групу, а потім застосувати до неї команди редагування об'єктів. Вибором груп на екрані управляє команда Увімкнути / Вимкнути вибір групи (значення змінної PICKSTYLE).
При включеній команді (PICKSTYLE = 1) вибір об'єкта, що входить в групи, призведе до вибору всієї групи. При відключеною команді (PICKSTYLE = 0) групу неможливо вибрати зазначенням на екрані
Важливо, що існує поняття обраній і невибіраемой групи (властивість задається при створенні і редагуванні групи). Якщо група обрана, то її вибір буде залежати від значення змінної PICKSTYLE, якщо невибіраемая, то групу ніяк не можна вибрати зазначенням об'єкта на екрані.
Відображення рамки навколо обраної групи можна відключити командою Обмежує рамка групи (змінна GROUPDISPLAYMODE).
редагування груп
Для редагування групи запустіть команду Редагування групи ГРУППАРЕД (_GROUPEDIT)
В опціях команди можна вибрати команду: додати, виключити об'єкти або перейменувати групу.
За допомогою Диспетчера груп можна також відредагувати групу. Вибираємо існуючу групу зі списку (за замовчуванням відображаються тільки іменовані, вказівка опції Включаючи неіменовані дозволяє відображати і неіменовані групи) і виконуємо необхідну дію:
Кнопка Виключити дозволяє видалити об'єкти з групи, Додати - додати об'єкти в групу, Перейменувати і Пояснення - задати ім'я і пояснення групи, Розчленувати - видалити групу.
Також за допомогою вікна Диспетчера задач можна дізнатися, в яких група складається той чи інший об'єкт креслення - натисніть кнопку Знайти ім'я та вкажіть об'єкт. У вікні буде виведений список всіх груп, куди входить обраний об'єкт
Сподіваюся, що вдалося переконати вас використовувати корисний інструмент груп!
