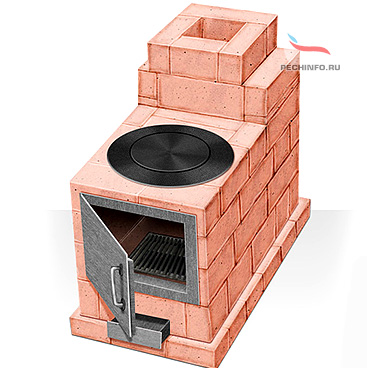

Виготовлення цегляної малогабаритної печі з варильною поверхнею підвищеної теплоємності своїми

Всі любителі заміського відпочинку мріють про печі в своїх затишних будиночках на дачах. Як відомо, цегляна грубка - найстаріша універсальна конструкція для обігріву приміщень. Її ефективність і висока продуктивність доведена століттями.

Зовсім необов'язково зводити серйозну громіздку конструкцію. Іноді досить малогабаритної печі, спорудити яку можна своїми руками. Моделі можуть відрізнятися за формою, розміром, виду або схемою димоходу, але в цілому їх зведення не займе у вас багато часу і не зажадає серйозних навичок пічника.

Переваги міні-грубки

1. Малогабаритні печі оптимально економічні.
2. Відрізняються високим коефіцієнтом тепловіддачі.
3. Мають підвищену теплоємність.
4. Розтоплювати можна дровами, вугіллям, паллетамі, брикетами і іншими твердими енергоресурсами.
5. Поєднують в собі і варильні функції при наявності чавунної плити, а також функції опалювального приладу або каміна.
6. Завдяки своїм невеликим розмірам підходять як для дому, так і для лазні.

Необхідні інструменти та матеріали

Для побудови маленької грубки необхідні:

• 60 шт. червоного пічного цегли
• 37 шт. шамотного цегли
• 20 літрів глиняного розчину
• одна дверцята піддувала
• одна решітка колосників
• одна дверцята топки
• одна плита з чавуну
• одна засувка.

З інструментів необхідно підготувати:

Процес спорудження малогабаритної печі

Малогабаритна піч займає всього 0,4 м.кв. Вона викладається з цегли, поставленого на ребро або плазом. Якщо ви знаєте основні правила побудови печі. то для її спорудження навіть не буде потрібно схема або попередні розрахунки.

Завдяки відносно невеликій вазі міні-печі, для неї не знадобиться фундамент, але для підлоги в такому випадку повинна бути використана товста міцна дошка, добре закріплена на лагах.

порядовка кладки

1. Перший етап традиційно - вибір місця і підготовка його для зведення печі. Для цього необхідно укласти на поверхню шматок поліетиленової плівки, руберойду, гідрозолі або пергаміну розміром 78 на 53 сантиметри. Поверх підстилки висипаємо сухий пісок (товщина шару 1 см) і вирівнюємо його.

На пісок виробляється викладка першого цегельного ряду (використовується 12 шт.кірпічей без кріплення) строго горизонтально, що можна перевірити рівнем. Поверх першого ряду тонко наносимо розчин глини і встановлюємо дверцята піддувала. Попередньо оберніть дверцята шматком азбестового картону або замотайте шнуром. Закріпіть її за допомогою дроту.

1. Укладаємо другий ряд нашої печі.
2. Третій ряд викладаємо з шамотної цегли. На нього встановлюємо грати колосників, яка буде розташована строго над піддувалом.
3. У четвертому ряду цеглини укладаються ребром. А всередині димоходу монтується підставка, на яку буде встановлена ​​внутрішня перегородка. При укладанні задньої стінки пічки не використовуйте глину, а передбачте так звані вишибние цеглини (для цього вони повинні злегка виступати назовні).
4. Наступний обов'язковий елемент будь-якої печі - дверцята топки. Перед установкою оберніть її шнуром з азбесту. Закріплюємо дверцята за допомогою дроту, використовуємо два цегли для тимчасової фіксації: один ззаду, другий - на перший, а поверх них встановимо дверцята.
5. Цеглини в п'ятому ряду укладаємо плазом, повторюючи контури четвертого ряду.
6. Цегла шостого ряду кладемо на ребро, а потім натираємо стіни печі вологою ганчіркою.
7. Для сьомого ряду знову кладемо цеглу плазом. При цьому, щоб забезпечити зв'язку цього і наступного рядів, починати потрібно з трехчетвертки. Потім поставте на ребро дві цеглини і приступайте до спорудження задньої стінки.


Схема порядовки малогабаритної печі

При кладці восьмого ряду майте на увазі, що саме він закриє топкові дверцята. Щоб направити полум'я з печі в середину конфорки вручений плитки, встановіть поверх топки цегла трохи скошені. Для забезпечення герметичності з'єднання плити і цегли, викладіть трохи намочену шнур з азбесту.

Коефіцієнти розширення температур глини і чавуну значно різняться, тому укладати чавунну варильну поверхню поверх глини не можна.

Приступаємо до укладання дев'ятого ряду, трохи зміщуючи його, щоб дверцята залишалася у відкритому положенні.

Десятий ряд цегли дає початок формуванню димової труби, яка буде поступово розширюватися у напрямку назад. Конструкція подібної малогабаритної печі не дозволяє встановити цегляну насадную трубу, тому що вона призведе до зміни центра ваги всієї споруди.

Краще встановити приставні або насадочного трубу, виготовлену з легкого заліза. У такій печі передбачається установка прямого димоходу.

В одинадцятому ряду виробляємо установку засувки, яку попередньо ущільнити шнуром з азбесту, обмазаним глиняним розчином. Це буде стик димової труби з металевої. Якщо труба зрушиться в бік, зробіть перекриття, три ряди цегли.

Після цього зробіть виїмку вишибного цегли і прочистіть димохід від скупчилися відходів будівництва.

Побілити піч. Тільки не забудьте додати в розчин для побілки трохи молока і синьки. Це запобіжить можливому пожовтіння печі в майбутньому.

Окантовка низу печі плінтусом допоможе уникнути висипання піску, який знаходиться під цеглою. Прибивайте плінтус рівно і впритул, уникайте присвятив. Це додасть міні-печі акуратний зовнішній вигляд.

На перший раз протопите піч трісками і папером, щоб уникнути тріщин від різкого перепаду температур. А щоб добре її просушити, залиште відкритими дверцята на тиждень-два.

Наша міні-піч згодом витримає значні перепади температур, прослужить довго, привнесе в будинок затишок і тепло. А щоб звести її, не потрібно платити високу ціну професійним працівникам. Конструкція її настільки проста, що ви прекрасно впораєтеся самостійно.
