Види анкерів правильне кріплення
Якщо говорити про надійність кріплення для цегли та бетону, то краще анкер, ніж дюбель. Головною «утримує силою» для нього служить не тертя, а опір матеріалу руйнуванню. І включаються ці сили завдяки своєрідному якоря, який утворюється за рахунок ослабленого прорізами ділянки гільзи.

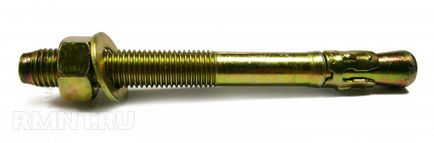

Анкерний болт з гайкою
Незважаючи на назву, по суті цей вид кріплення являє собою різьбову шпильку з клином в металевій гільзі. У центральній частині гільзи є уплотняющие напливи і чотири «віконця» з прорізами до самого клина. А в якості «рушія», що приводить анкер в робочий стан, використовується гайка.
Розміри клина підібрані таким чином, що діаметр основи конуса дорівнює зовнішньому діаметру гільзи, а «вузька частина» збігається з діаметром шпильки.

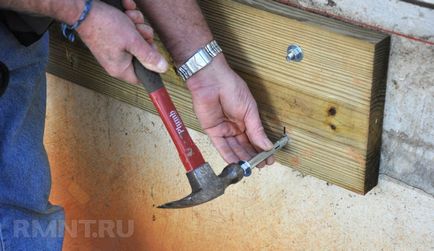

- свердлять отвір (діаметром трохи більше, ніж у гільзи), і очищають його;
- вбивають анкерний болт до упору шайби в основу;
- провертають гайку за годинниковою стрілкою;
- шпилька рухається назовні, а гільза залишається нерухомою завдяки напливу;
- клин втягується всередину гільзи і розпирає прорізані пелюстки.

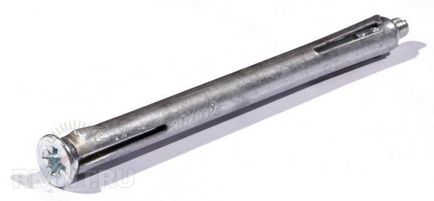

Так само працює анкер з потайною головкою. Роль гайки з шайбою виконує порожнистий циліндр з внутрішнім різьбленням, що має вигляд відповідного гвинта під хрестову викрутку.
клиновий анкер
В якійсь мірі цей вид анкера нагадує попередній, але має коротку муфту, надіти на шпильку перед самим клином.
Принцип дії: гільза «сидить» щільно в отворі, а при прокручуванні гайки рухається шпилька, яка втягує клин і розпирає лопаті гільзи.

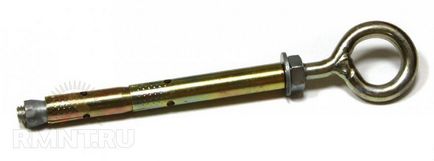

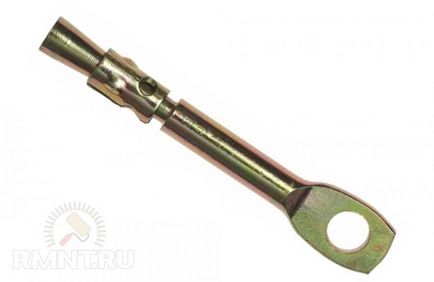

Стельовий анкер з кільцем (вушком)
Це різновид клинового анкера. Відмінність в тому, що пелюстки муфти розсуваються не під дією обертання шпильки з клином, а при зусиллі на виривання анкера з стелі.
анкерний болт
Металева муфта у цього виду має такий же пристрій, як у анкерного болта з гайкою - порожній циліндр з чотирма віконцями і прорізами до клина. Але як клина використовується конусна гайка. Клин засувається в муфту при прокручуванні звичайного болта з шестигранною головкою.

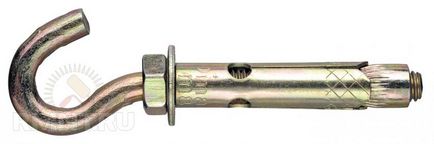

Крім шестигранною головки під гайковий ключ у болта може бути кріпильний «хвостовик» у вигляді кільця або гака.
двухраспорний анкер
Це посилений варіант анкерного болта.
- на металевий стрижень (шпильку) з прорізом під шліц надіті дві муфти;
- коротка муфта входить в довгу конусом;
- при закручуванні гайки коротка муфта розпирається конусної гайкою;
- довга муфта наповзає на коротку, яка служить для неї розпираючий клином.
Крім такого варіанту, ці анкери можуть закінчуватися кріпильним гаком або кільцем.

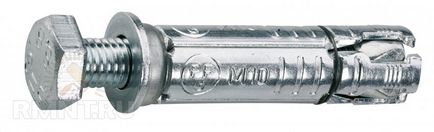

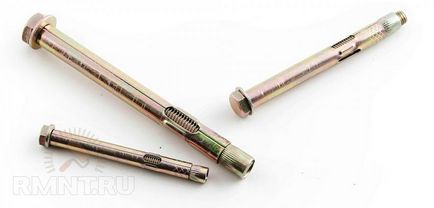

розтискний анкер
Гільза цього анкера зроблена у вигляді порожнього циліндра з чотирма широкими прорізами на кінці і стопорною плоскою пружиною, що утримує пелюстки в початковому положенні. Усередині гільзи знаходиться чотиригранний елемент, кожна грань якого входить в свою проріз. А щоб елемент не випав з анкера до монтажу, кожна пелюстка закінчується невеликим бортиком.
Під гільзу підбирають тип і довжину болта. Це може бути звичайний болт з шестигранною головкою.
Шпилька з хвостовиком у вигляді гака або кільця і гайкою.
При угвинчуванні болта чотиригранний елемент розпирає сегменти гільзи.

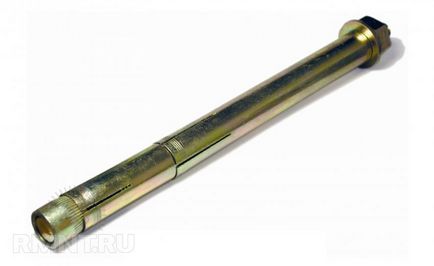

рамний анкер
Основне призначення - наскрізне кріплення до основи віконних рам і дверних блоків.
Гільза має прорізи з боку конічної гайки і з боку головки гвинта. При укрученні гвинта відбувається «якорение» анкера з двох сторін. А спеціальні ребра не дають гільзі провертатися разом з гвинтом.

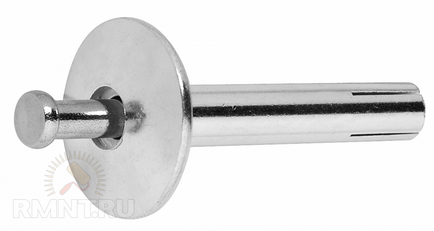

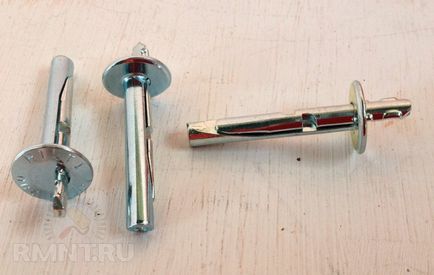

цвяхові анкери
Цей вид має форму полого цвяха з прорізом, всередину якого вбивається напівкруглий клин.
Інший різновид трохи відрізняється - прорізів чотири, а клин сам має форму цвяха.

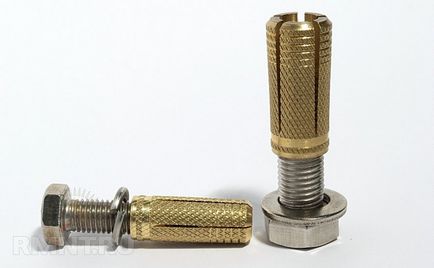

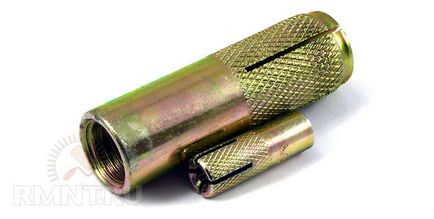

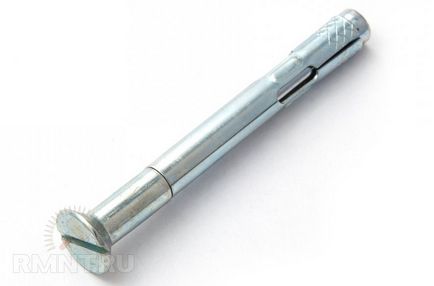

анкер забивний
Невелика гільза з внутрішньою порожниною «на конус» і різьбленням. На кінці чотири прорізи з рифленою поверхнею.
Анкер вбивають в отвір за допомогою спеціальної насадки, а потім вкручують болт або гвинт.
анкер гвинтовий
Спеціальний вид для кріплення деталей в слабких підставах (в будівельних блоках з високою пустотностью).
Гільза має ослаблені зверху і посередині прорізи, на кінці закінчується гайкою.
При закручуванні гвинта в гайку гільза деформується, ламелі розпрямляються наскільки дозволяє пустотность підстави і утворюють утримує «пояс».
