Верстат для лиж своїми руками
Тема популярна в переддень сезону тому піднімаємо її!
Всім відомо, що лижні гонки далеко не найдешевший вид спорту. Постійно доводиться вкладатися в оновлення інвентарю, придбання нової мастила, щоб залишатися на одному рівні з суперниками. А як же бути з допоміжним обладнанням, яке начебто на швидкість і не впливає, але помітно спрощує підготовку лиж? Сьогодні ми хочемо вам розповісти про верстат для підготовки лиж.
Далеко не у всіх є можливість готувати інвентар на лижній базі з усіма умовами і не у всіх є таке обладнання заводського виготовлення. В принципі такі верстати виготовляли з дерева - підбирали статеву дошку по ширині лижі отчерчиваем контур лиж і випилювали. Але прогрес не стоїть на місці, з'являються нові матеріали, з якими можна творити чудеса, створюючи легкі мобільні конструкції і ми хочемо поділиться з вами своїм досвідом.
Ми покажемо вам 2 види верстата, трохи відрізняються один від одного, створених в домашніх умовах, за допомогою звичайного електроінструменту.
І так варіант № 1
Верстат розбирається на 2 частини, що дуже зручно при транспортуванні, коли потрібно приїхати на змагання і все готувати на місці.
Обидві половини верстата подібні за конструкцією - в підставі сталева квадратна труба, на неї кріпиться опора з цільної деревини, на яку наклеєний спінений м'який матеріал, щоб лижа м'яко спиралася на поверхню. Справа на верстаті видно хомут з смужки шкіри, в який заводиться носок лижі, але практика показала, що в ньому немає необхідності, за рахунок кріплення лижі по центру (про це докладніше трохи пізніше) вона сидить досить надійно в верстаті і не вискакує.
Вузол кріплення дерев'яної опори до основи за допомогою самореза з головкою під ключ. Саморіз повинен бути максимально втоплений, тому що в трубу вставлятиметься брусок з багатошарової фанери, для з'єднання 2-х половин верстата.
Особливих вимог до квадратної металевої труби немає, зробили з того, що було. В даному випадку розібрали старий стілець)

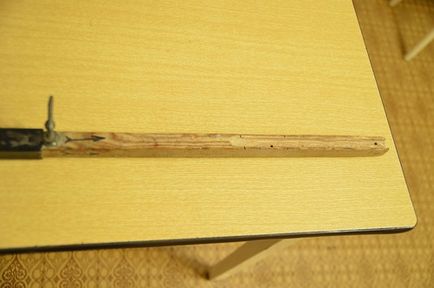

Половини з'єднуються між собою бруском з багатошарової фанери, зверніть увагу на паз з правого боку бруска, він зроблений для того, щоб головка шурупа (який зміцнює дерев'яну опору до квадратної труби) не впирається при складанні верстата.
До цієї скоби буде кріпиться лижа, про це трохи нижче. Зверніть увагу, що скоба регулюється по висоті.

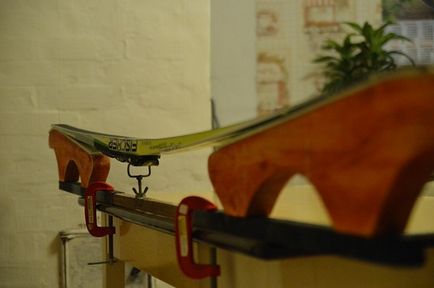

Зверніть увагу, що дерев'яні опори зроблені з таким прогином, що лижа спираючись на них кінцями в центрі бракує кріпленням до скоби.
Для того, щоб лижу закріпити, її потрібно з легка притиснути, так в натягнутому стані вона буде надійно зафіксована в верстаті.
Ще один нюанс - висоту скоби розраховуйте так, щоб кріплення лижі в розкритому стані могло спокійно зайти в скобу (фото нижче)
-розбірний. його можна зберігати де завгодно, і легко перевозити
-невибагливість може піддаватися механічним впливам, міцний
-простий у виготовленні (за винятком скоби, про неї окремо нижче)
-маса - верстат не найлегший із запропонованих на сучасному ринку
Варіант № 2 (полегшена конструкція)
Після виготовлення першого зразка ці експерименти переросли в хобі і ось ще одна спроба зробити верстат з легких матеріалів. Наприклад при переміщенні по місту своїм ходом з точки А в точку В переміщуваний вага має все ж таки не мале значення. (Додайте до ваги верстата вага лиж, екіпіровки, пристосувань і у вас напевно зменшиться бажання тягнути все це на собі).
У даній конструкції дерев'яні опори кріпляться на алюмінієву квадратну трубу (профіль). Самі опори виготовляються з фанери, все випилюється електролобзиком і стягується саморізами.
Дерев'яні опори до квадратної труби кріпляться меблевими гвинтами з квадратним підголовником.

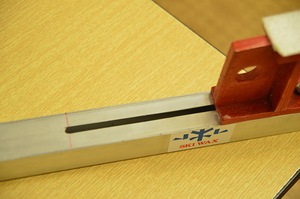

Щоб гвинт НЕ прокручувався квадратний перетин біля основи входить в довгі прорізи, щоб опори могли регулюватися по довжині лиж.
Ну і напевно найважливіша деталь металева скоба, за которию лижа фіксується своїм кріпленням
Для виготовлення скоби підбирається кругла сталь (по діаметру як скоба в лижному черевику) і шпилька (або довжин болт), далі ці заготовки можна зварити полуавтоматом в будь-якому автосервісі за символічну суму (нам обійшлося в 30 рублів). Скоба повинна надійно кріпитися до труби, так як при знятті з парафіну, а тим більше циклювання лижі на скоби будуть діяти великі бічні зусилля, необхідно надійно закріпити скобу в трубі, щоб її не вирвало. У нас вона кріпиться через футорка (як на зображенні нижче)
Верстат кріпиться до столу за допомогою струбцин (стандартний варіант), єдине в алюмінієвій трубі зроблені отвори, щоб завести туди струбцину
Ну і кілька фото з загального вигляду
