Устаткування гирла свердловин
Устаткування гирла свердловин складається з двох частин:
Колонна головка 2) - Фонтанна арматура
Колонна головка - служить для підвіски колонних труб (кондуктора, технічних і експлуатаційних труб) і герметизації міжколонного простору, а також служить опорою для фонтанної арматури. Застосовують колонні головки для одно-, дво- і трехколонной конструкцій свердловин. Підвіску колон на КГ зазвичай роблять на різьбі. Колонні головки обладнають спеціальними відводами. На одному встановлюють вентиль з манометром для вимірювання міжколонних тисків, на другому - постійно відкриту засувку. Через другий відведення при необхідності закачують спецрідини міжколонному простір.

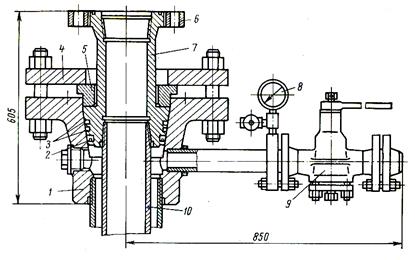

Після буріння з колоною головки демонтують превентори і встановлюють фонтану арматуру. Корпус головки 1 нагвинчується на верхній різьбовий кінець кондуктора. Обсадна колона 10 вворачивается в спеціальну муфту 7. Герметичність з'єднання корпусу головки 1 і муфти 7 досягається муфтою 2 і двома кільцями 3 зі спеціальної нафтостійке гуми. Щільність посадки досягається за рахунок притиснення муфти півкільцями 5 і фланцем 4, який болтами притягається до фланця корпусу. Муфта 7 закінчується фланцем 6 для приєднання до нього фонтанної арматури.
ФА - призначена для герметизації кільцевого простору між експлуатаційною колоною і НКТ, створення тиску на гирлі і напрямок газорідинної суміші в викидних лінію.
ФА - являє собою набір сталевих товстостінних трійників і хрестовин, засувок, що з'єднуються між собою за допомогою фланцевих з'єднань.
Фонтанна арматура складається з:
1) - трубної головки. 2) - фонтанної ялинки.
Трубна головка призначена для герметизації міжтрубному простору, і підвіски НКТ, проведення технологічних операцій при освоєнні, експлуатації та ремонті свердловин. Бічні відводи на трубної голівці дозволяють закачувати в затрубний простір воду, глинистий розчин (при глушіння свердловини), інгібітори гідратоутворення і корозії, а також вимірювати затрубний тиск, і відбирати газ з затрубного простору. Підвіска фонтанних труб (НКТ) здійснюється на різьбі або шліпсах (клинах). Другий спосіб краще, оскільки в цьому випадку можливе переміщення колони труб під дією температурних і динамічних напружень. Встановлюють трубну головку безпосередньо на колонну головку. А на трубну головку встановлюють фонтану ялинку.
Фонтанні ялинки бувають 2 типів:
Фонтанна ялинка служить для направлення продукції свердловини в викидних лінію, регулювання і контролю технологічного режиму роботи свердловини.

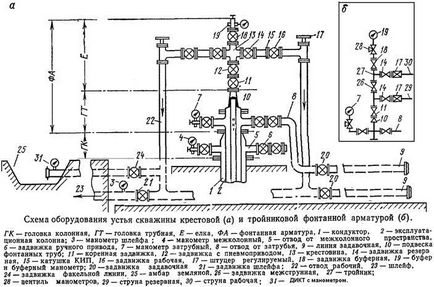

Ялинка складається з вертикального стовбура і бічних відводів. На стовбурі встановлені: корінна (головна, центральна), надкоренная (межструнная). Корінна засувка може відкриватися або закриватися тільки з дозволу головного інженера. Стовбур закінчується буферної засувкою і буфером з манометром. На кожному відводі (струні) встановлюють по дві засувки: робочу і контрольну (найближчу до стовбура). На струнах також є штуцери для манометрів. Якщо відводи приєднані до хрестовини, фонтанні арматуру називають хрестової, якщо до трійника то тройніковой. Ялинки хрестового типу менше по висоті, стійкіше до вібрації, зручніше в обслуговуванні. Трійникова Ф.Ёлка застосовується при інтенсивному виносі зі свердловини піску і небезпеки промивання піском робочого трійника. Це пов'язано з тим, що в разі розриву хрестоподібної арматури необхідно повністю відключати свердловину для його заміни, а трійникова арматура дозволяє замінити верхній робочий трійник без зупинки свердловини шляхом перекладу потоків флюїдів на нижній трійник. Тому у тройніковой арматури робочим є верхній трійник, а нижній - резервним.
Вибір фонтанної арматури і її компонування залежать від умов експлуатації свердловини і її технологічного режиму. При роботі свердловини корінна, межструнная, надкоренная і контрольні засувки повинні бути повністю відкриті. Пуск і зупинка свердловин, здійснюються за допомогою робочих засувок. При виході їх з ладу закривають контрольні засувки і змінюють робочі. Якщо необхідний ремонт або заміна робочої струни, закривають надкоренную засувку. Режим роботи фонтанних свердловин регулюється за допомогою штуцера регульованого (голчастий клапан), і нерегульованого (шайби).
Арматура виготовляється в звичайному і хладостойкой виконанні, а окремі її типорозміри-в углекіслотостойком і сероводородостойком виконаннях. З'єднання вузлів арматури фланцеві.
Фонтанні ялинки випускаються на наступні тиску: 7, 14, 21, 35, 70 і 105 МПа, а так само трубні головки. Діаметр прохідного каналу (стовбура) від 50 до 150 мм. Діаметр бічних відводів (струн) 50-100 мм. У фонтанної арматури на р. = 14 МПа застосовуються кранові запірні пристрої, а інша арматура укомплектована прямоструминними засувками з ущільненням «метал по металу» з примусовою або автоматичною подачею мастила.
