Сьогодні я розгляну найбільш поширені проблеми, які можуть виникнути з центральними процесорами, і способи їх вирішення.
Все геніальне просто!
Думка про ремонт процесора може викликати у деяких техноманіяк подив. А що, власне кажучи, там ремонтувати? Адже конструкція як сучасних, так і не дуже процесорів проста, як два пальці об асфальт ... Проте, в житті трапляються ситуації, коли доводиться брати в руки робочі інструменти і буквально рятувати любий «Камінь». Нагадаю, що сучасні процесори AMD і lntel виконані за однією схемою: на квадратної стеклотекстолитовую платі розпаяний кремнієвий чіп, прикритий теплопроводящей мідної кришкою. До материнської плати «камені» кріпляться або за допомогою ніжок (AMD), або за допомогою притиску контактних майданчиків до пелюсток, розташованим на сокеті плати (Intel). Думаю, не мені тобі розповідати, що будь-яке необережне поводження з процесором може привести до пошкодження як ніжок, так і кришки пристрою.
Чи не гарантійний випадок
Бувають моменти, коли тобі відразу продають «дефектний» проц - крім боксової комплектації (де кожен кремнієвий девайс разом з кулером упакований в окрему коробку), є так звана ОЕМ-комплектація. Це означає, що в магазин привозять цілу партію «каменів», упаковану в многослотовие пластикові коробки. А далі їх реалізують в роздріб, без будь-якого захисту. У моїй практиці був випадок, коли я замовив процесор в інтернет-магазині з терміновою доставкою кур'єром.
Як підкувати стоногу
Поломка ніжок процесора - сама буденна оказія, яка може статися з техноманіяк. Воно й не дивно: якщо спочатку у процесорів було 370 ніг, потім 462 і 478. то сучасні процесори AMD налічують понад 900 вельми тендітних контактів. Якщо бути більш точним, то гніздо FM 1 налічує 901 ногу, а АМ2 / 2 + / 3/3 + - все 940 ніг. При цьому з ростом числа «кінцівок» у процесорів зменшується і їх товщина. Отже, збільшується і крихкість металевих контактів.
Особливо часто ноги гнуться по краях. В такому випадку необхідно озброїтися хірургічним скальпелем, канцелярським ножем або ж металевою лінійкою і акуратно вигнути цю нещасну ніжку. Далі необхідно встановити процесор в сокет і уважно поспостерігати, наскільки легко він зафіксується в процесорному гнізді. Якщо одна-дві ніжки процесора погнуті нема на краях, а ближче до центру контактної площадки, то можу порадити наступний спосіб: взяти голку від одноразового шприца і відшліфувати її гостру частину. Далі надіти голку на ніжку і повільно, легкими рухами вигнути останню.
Трапляються ситуації і цікавіше. У моїй практиці трапилася історія, коли через недолугості і кривизни верхніх кінцівок бідолаха-процесор звалився на гранітні сходи з півтораметрової висоти. В результаті по всій довжині «каменю» з'явилася величезна борозна з поламаних ніг. Очевидно, що простим канцелярським ножем або ж голкою в даній ситуації не обійтися. Крім того, потрібен донор, але де його дістати?
При найближчому розгляді контакти (читай - ноги) процесорів є невеликим сталевий цвях, покритий шаром позолоти. Капелюшком цей цвях припаяний до контактної майданчику процесора. Що цікаво, подібна будова ніжок не зазнало змін ще з часів Socket 370. Хіба що зменшилися розміри. Тому, "триста сімдесятий» не підійде в якості донора. А ось ніжки процесорів AMD і Intel старших поколінь - однакові. Так що на роль донора можна пустити будь-які «Камені»: від Socket 478/939 до АМ2 / 2 + / 3/3 +.
Якщо «зайвого» CPU під рукою не виявилося, а відновити необхідно всього пару ніг, то раджу відвідати железячние форуми. Напевно там можна відшукати схеми контактів необхідного тобі процесора. Як правило, сотні ніжок на контактній площадці служать виключно для харчування CPU і заземлення. І втрата пари оних не приведе до виходу з ладу процесора.
Для ремонту «забитого» CPU по придається паяльник з тонким жалом і хороший флюс, який згодом можна буде легко відмити водою. Якщо ж під рукою подібного обладнання не виявилося, то можна скористатися звичайним 100-ватним паяльником і мідних проводах (діаметром 2-3 мм), намотаним на товсте жало. Також не рекомендую користуватися каніфоллю, тому що потім її дуже важко змити з простору між ніжками процесора.
Отже, спочатку видаляємо залишки зламаної ніжки. Потім лудимо контактні площадки, але таким чином, щоб на них були злегка вигнуті крапельки припою. Рекомендую одночасно користуватися лупою, щоб випадково не зачепити поруч розташовані висновки і знову ж, бува, не отпаять їх. Якщо при пайку ти все ж посадив краплю припою на сусідній контакт, то прибрати її можна буде потім за допомогою скальпеля, просто зрізавши її. Зайвий раз махати паяльником не варто.
Сам процес пайки до неподобства простий: розігріваємо паяльником крапельку олова на контактній площадці, прикріплюємо ніжку, кілька секунд гріємо місце пайки паяльником, щоб припой рівномірно розтікся і капелюшок гвоздика потонула в краплі припою, прибираємо паяльник, але тримаємо ніжку пінцетом, поки припій не застигне. Так повторюємо з усіма відламаними ніжками.
Відразу кажу: процес «протезування» процесора - справа вельми занудне. Якщо припаяти пару ніжок не складе труднощів і часу, то ремонт кількох кінцівок «Каменя» схоже на томному муки - необхідно запастися терпінням і часом. Іноді трапляється так, що до місця, де відламана ніжка, не добратися через ближніх цвяхів. В такому випадку доведеться спочатку отпаивать весь ряд ніг, а потім все відновлювати заново. В результаті навіть у самих запущених випадках, як правило, процесор вдається врятувати.
Мінімум п'ять грам, якщо не більше. Хоча для нормальної роботи «каменю» необхідний всього один грам, а то й менше. Так ось, надлишки термопасти призводять до погіршення теплопровідності. І це правда. Для порівняння, термопаста «КПТ-8», що складається переважно з оксиду цинку, має теплопровідність приблизно 0.8-1 Вт / м * К. Теплопровідність термопасти «АлСіл-3», заснованої на базі оксиду алюмінію, становить приблизно 1.6-1.8 Вт / м * К. Є ще термопасти на основі оксиду срібла, але вони мають теплопровідністю на рівні 7-8 Вт / м * К. І все одно це поруч не стоїть з теплопровідністю чистої міді, яка становить ні багато ні мало 390 Вт / м * К. Очевидно, що товстий шар термопасти тільки погіршить загальний показник провідності тепла від процесора до кулера.
Дивно, але деякі термопасти можуть бути шкідливі для процесорів, якщо їх неправильно нанести. Так, речовини на основі алюмінієвих і срібних металевих пудр (на пам'ять відразу приходить Titan Silver) мають певну провідність. У старих процесорів AMD на верхній кришці можуть перебувати металеві перемички. В результаті чого система може елементарно не запуститися.

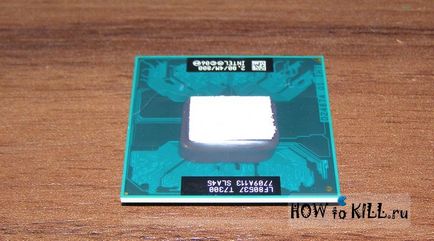

Є рада: наноси пасту на будь-який процесор тонким, рівним шаром. Або нанеси посередині «каменю» невелику краплю. Якщо поверхня кулера досить рівна, то термопаста сама розтечеться по кришці CPU рівним шаром без патьоків. Відмити процесор від надлишків пасти простіше простого: беремо зубну щітку і капає на неї трохи миючого засобу. Після трьох-п'яти намилюванні ретельно сушимо процесор феном. Після чого радіємо, як раділи б в селі Вілабаджо, стабільно працює процесору.
Ще неприємніше ситуація, коли «по вуха» в термопасте виявляються наші ненаглядні ніжки «каменю» і пелюстки LGА-сокета. Процесор-бруднуля також може вести себе зовсім нестабільно. Для того щоб позбутися від «сріблянки» або інший термопасти на основі металевої пудри, необхідно промити контактну площадку нафтовим розчинником «Нефрас С2-80 / 120» (його ще називають бензином «Калоша») або чистим спиртом. Допоміжний інструмент - біляча пензлик.
Ремонт контактної площадки процесора і зміна термоінтерфейсу «каменю» - заняття вельми тривіальне. Його легко здійснити і в домашніх умовах. Але найкраще вчитися на чужих помилках, а самому дбайливо ставитися до «заліза». Якщо ти, наприклад, переносиш процесор, то бережи його в ударопрочной упаковці. Якщо наносиш термопасту - роби все акуратно, без поспіху і фанатизму.
