Тупикова схема опалення приватного будинку своїми руками, відео
Через різноманіття опалювальних і нагрівальних приладів (печей, котлів, радіаторів або батарей) і груп безпеки розроблено кілька схем опалення, які успішно застосовуються в тому чи іншому приміщенні для конкретних умов проживання. У їх числі - і тупикова схема опалення приватного будинку з двома контурами.
Як працює тупикова опалювальна система

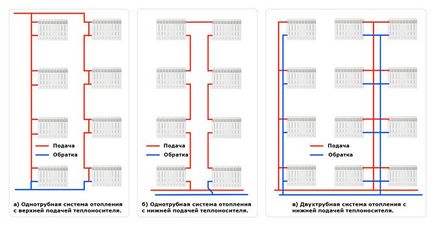

Тупикова схема - це двотрубному пристрій опалення приміщень, в якому, як видно з малюнка вище, гарячий теплоносій подається до кожного радіатора по одній трубі (подача), а виходить з радіаторів і надходить до котла по іншій трубі (обратка). Причому в цій схемі рух теплоносія по прямому та зворотному трубах відбувається в протилежному напрямку, тоді як в інших (однотрубних) схемах рідина рухається в одному напрямку. Це - дуже поширений варіант підключення нагрівальних приладів, і не тільки радіаторів - це можуть бути чавунні або біметалічні батареї, або саморобні регістри.
Хоча і однотрубні опалення можна реалізувати за тупиковою схемою, але це рішення непопулярне в силу своєї невисокої ефективності віддачі тепла і складності виконання. Реалізація тупикової однотрубної схеми показана нижче - якщо будинок розрахований на 2 або три поверхи, то, крім стандартної групи безпеки, доведеться робити розводку стояків, і на кожен радіатор встановлювати відведення повітря або кран Маєвського. Це - схема дорога, тому її нечасто приймають до виконання.
Непряме перевага тупикової схеми ще і в тому, що її можна застосовувати як для опалення з примусовою циркуляцією теплоносія, так і для вирішення з гравітаційним переміщенням рідини в трубах. Для енергонезалежного опалення приватного будинку система з природною циркуляцією набуває все більшої популярності, тому не варто забувати і про тупикової схемою з верхнім розведенням труб в цьому випадку.
У будь-якому випадку, при одноконтурной або двухконтурной схемою, для тупикового варіанту очевидно наступне: чим більше підключено радіаторів до труби, тим повільніше будуть прогріватися всі наступні нагрівальні прилади. Тому бажано розділити всю систему на кілька відгалужень таким чином, щоб в кожній гілці було не більше, ніж 5-6 радіаторів. Це рішення актуально як для природної, так і для примусової схеми переміщення теплоносія.
На практиці перевага тупикової схеми очевидно: це прості розрахунки, нескладний рівень монтажу, мінімальна кількість запірної арматури і фітингів, дешевизна всього проекту. Якщо порівнювати з такими популярними рішеннями, як двотрубна система з попутним рухом рідини і з променевої схемою (з колектором), то в плані дотримання законів гідравліки вони явно краще тупикової - швидше рухається теплоносій, немає зустрічного руху, радіатори прогріваються рівномірно і з однаковою швидкістю. Але часто саме економічність тупикового варіанту перемагає, особливо для опалення будинку з невеликою загальною опалювальною площею.
Горизонтальна схема з тупикової розводкою має різновид, де застосовується центральна магістраль. Таку схему можна реалізувати як прихований в підлогу або в стіну трубопровід, що подобається всім без винятку домовласникам, так як прихований трубопровід не вимагає переробки дизайну, перепланування або зміни інтер'єру приміщень.
При монтажі прихованого трубопроводу, наприклад, при закладенні труб в бетонну стяжку підлоги або в штроби в стінах, труби слід застосовувати не сталеві, а металопластикові без з'єднань або полімерні з з'єднанням нерухомою гільзою або зварюванням, щоб не допустити можливості протікання. Єдина проблема при прокладці прихованого трубопроводу - його вірний і красивий вихід із стіни або з-під підлоги. Також слід уникати будь перетинів труб в прихованому варіанті монтажу. Щоб уникнути перетинів, використовують хрестовину. При приєднанні труби до радіатора за допомогою хрестовини можна без виступу за площину монтажу обігнути труби центральної магістралі.
Також реалізація тупикової системи з центральною магістраллю відкриває можливості по підключенню до опалення та інших схем: системи «тепла підлога» або рушників. Підключаються такі вузли бенкет допомогою спеціального модуля змішувача, до складу якого входить циркуляційний насос, змішувальні крани і температурні датчики. Модуль змішання робить роботу модулів незалежної від головної схеми опалення, причому будь-яку кількість нових підключаються контурів не впливатиме на роботу основного контуру.
Різні рішення тупикових опалювальних систем

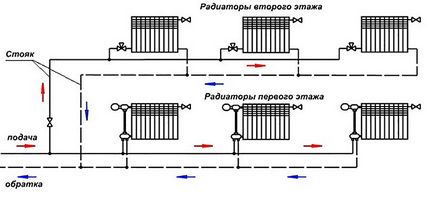

Існує два варіанти тупикової схеми опалення: вертикальна і горизонтальна. Горизонтальне рішення з нижнім розведенням - це класика, а вертикальна трубна розводка застосовується для дво- або трьох поверхового будинку. Якщо будинок має два поверхи, то при невеликому загальній кількості радіаторів розводка опалення буде виглядати як, як показано на малюнку нижче:
Обидві гілки починаються відразу від котла: одна живить перший поверх, друга - верхні радіатори, утворюючи вертикальний стояк з переходом на горизонтальну трубу подачі. Така схема працює стійко, якщо радіаторів в кожній гілці буде не більше десяти, а при правильно розрахованих і підібраних діаметрах труб і кількості секцій в радіаторах балансувати тепловіддачу немає потреби - досить в кожній гілці (нижньої і верхньої) встановити вентилі автоматичними регуляторами тиску для балансування.
Якщо тупикова система опалення буде застосовуватися в триповерховому будинку, то потрібно буде просто додати ще одну гілку подачі і обратки - для третього поверху. Тобто, все гілки трубної розводки будуть включені паралельно щодо котла. Але при великій кількості радіаторів опалення, або при існуванні складної архітектури приміщень рекомендується реалізувати тупикову вертикальну систему опалення:
Реалізується така опалювальна схема просто: прокладаються два горизонтальних трубопроводу опалення, і до них в потрібних точках підключаються вертикальні труби стояків, які піднімаються на верхні поверхи. На схемі показано, що радіатори стоять рівно один над одним, але на практиці між ними можна допускати невеликий зсув, якщо дивитися в розрізі щодо поверхів. Якщо радіатори один щодо одного будуть розведені по вертикалі на велику відстань, то доведеться до кожного з них прокладати додаткові труби. В один стояк має врізатися не більше двох радіаторів, але, якщо їх буде потрібно більше, то потрібно буде робити балансування кожної додаткової горизонтальної гілки, що йде до радіатора.
Схема вертикального тупикового опалення, показана на цьому малюнку, працездатна тільки для системи з примусовою циркуляцією, так як подача йде знизу. Для реалізації такої ж схеми, але з природним пересуванням теплоносія, потрібно буде переробляти подачу рідини по верхній схемі розводки, що прийнятно не для кожного малоповерхового будинку.
Плюси і мінуси системи
- Легка і зручна регулювання тепловіддачі кожного радіатора;
- Велика площа опалення бенкет двухконтурной розводці;
- Оптимально комфортна температура в помещеінях при роботі тупикової системи.
- Велика витрата труб, фасонної і запірної арматури, метизів;
- Трудомісткість монтажу для двоконтурної системи, а також завищена в порівнянні з однотрубної схемою вартість монтажу.
Поради монтажникам
- Будь-яка схема системи опалення, в тому числі і тупикова, відштовхується при розрахунках від внутрішніх діаметрів труб. На кресленнях внутрішні і зовнішні діаметри позначаються по-різному, і переплутати їх неможливо: наприклад, маркування ДУ20 або DN20 робиться для внутрішніх діаметрів труб, а Ø 32 х 3 - для зовнішніх діаметрів. Причому другий показник позначає товщину стінки труби;
- Якщо в одному будинку реалізується кілька гілок по тупиковій схемі, то для кожної гілки потрібно встановити свою групу запірно-регулювальної арматури;
- Навіть в схемі з примусовою циркуляцією теплоносія (а в схемі з природною циркуляцією - обов'язково) необхідно робити хоча б мінімальний ухил горизонтальних трубопроводів. Для гравітаційної схеми ухил повинен бути ≥ 5 мм / м, для насосної ≥ 2 мм / м;
- Термодатчики (термостати), які будуть встановлюватися на опалення з природною і з примусовою циркуляцією теплоносія мають різну конструкцію, тому важливо вибрати правильний варіант;
- Труби, що йдуть від передостаннього радіатора до останнього, повинні бути самого меншого діаметру в схемі.
Змонтувати двоконтурну тупикову схему опалення в одноповерховому будинку - найпростіше, так як це вимагає найменших фінансових і трудових витрат в порівнянні з реалізацією інших схем. В силу своєї простоти таку систему може змонтувати навіть непрофесіонал, і для цього не знадобиться використання спеціальних інструментів, приладів та обладнання. Для дво- або триповерхових котеджів розрахунки і монтаж будуть складнішими, так як знадобиться враховувати дію законів гідравліки.
