Процес монтажу та підключення системи теплопостачання для багатьох господарів несе в собі безліч питань і складнощів, не кажучи вже про термінологію, яка використовується в такому будівництві. Тому слід більш детально розписати, що таке гравітаційна система опалення приватного будинку, оскільки такі варіанти систем дуже широко використовуються сучасними забудовниками і відрізняються масою достоїнств. Крім того, слід детально розглянути, як повинен виконуватися розрахунок гравітаційної системи опалення і які для цього потрібно виконати заходи.
Принцип циркуляції теплоносія в системі
Якщо говорити про багатоквартирні будинки, то в таких будівлях циркуляція води в системі опалення обумовлена перепадом тиску, що утворюється між трубопроводами підведення і відведення. Абсолютно логічно, що якщо тиск в одній трубі перевищує тиск в інший, то це неминуче змусить воду, що знаходиться в контурі, рухатися (прочитайте: "Втрати і перепад тиску в системі опалення - вирішуємо проблему").
Однак з приватними будинками справа йде інакше. У цих споруди опалювальні системи дуже часто функціонують в автономному режимі, а основним джерелом енергії в таких системах зазвичай є електрику, іноді - тверді види палива. Цей варіант передбачає рух води, яке здійснюється за рахунок роботи опалювального насоса циркуляції, обладнаного електричним мотором з невеликою потужністю в 100 Вт.
Але застосування такого сучасного обладнання можна дозволити собі далеко не завжди, крім того, подібні механізми з'явилися на будівельному ринку порівняно недавно.
Раніше основним видом теплопостачання виступала гравітаційна система опалення схема якої детально відображає весь процес циркуляції теплоносія. У цьому випадку рух води відбувалося природним чином. В даному випадку мова йде про такий фізичному явищі, як конвекції, коли щільність нагрівається матеріалу знижується, а його місце займають інші, більш важкі за вагою субстанції. Якщо палить весь цей процес проходить в обмеженому просторі, то нагрітий матеріал піднімається до верхньої точки.
Для того щоб використовувати подібний механізм роботи ефективно, потрібно обладнати спеціальний контур, який має відповідну форму, і завдяки принципу конвекції теплоносій буде рухатися по колу безперервно.

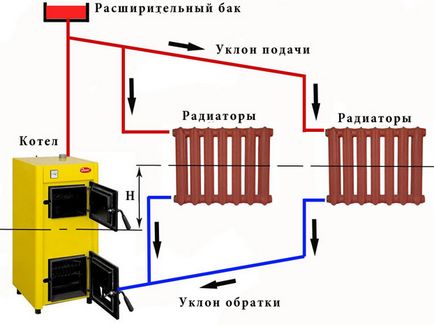

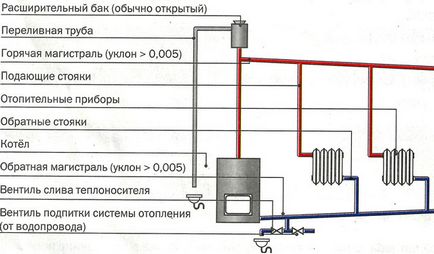

Якщо говорити більш звичною мовою, схема гравітаційної системи опалення являє собою дві посудини сполучається типу, які з'єднані між собою в кільце за допомогою трубок, або контуру опалення. Першим з таких судин є котел, а торою є використовуваний опалювальний прилад.
Важливо пам'ятати, що висота котла опалення, який обладнаний розгінним колектором для радіаторів опалення. прямо пропорційна швидкості рухається всередині контуру теплоносія.
Нагріта котлом вода надходить вгору, а на її місце приходить більш холодна вода, що надійшла з батареї, де вона поступово нагрівається. Потім заново прогрітий теплоносій знову рухається до радіатора, а на його місце надходить вже охолоджений. Саме в цьому і полягає суть природної циркуляції, так як ці цикли є нескінченними і не потребує будь-якого людського втручання.
Для того щоб подібна закрита гравітаційна система опалення мала велику швидкість циркуляції теплоносія, варто взяти до уваги наступні моменти:
- котел нагріву потрібно розмістити по можливості нижче щодо приладів опалення, а при наявності підвального приміщення буде краще встановити його саме там;
- висота розташування розгінного колектора може бути різною, цей механізм може розташовуватися як прямо під стелею, так і ще вище, наприклад, в горищному приміщенні. У тому ж місці повинен встановлюватися і опалювальний бак розширення (прочитайте також: "Колекторна система опалення приватного будинку - схема розводки");
- поліпшити циркуляцію води дозволить також пристрій певного ухилу від бака до котла, так як оптимальна схема гравітаційної системи опалення передбачає рух остигнула води саме за таким принципом.
Не варто також забувати і про те, що на те, якою буде швидкість циркуляції теплоносія в системі, впливають два параметри: це перепад всередині контуру, а також показник гідравлічного опору (прочитайте також: "Правильний розрахунок теплоносія в системі опалення").
Це опір залежить від ряду факторів, зокрема:
Традиційні опалювальні системи гравітаційного типу монтуються відкритими. Їх бак розширення не є герметичним, що дає йому можливість не тільки вміщати в себе надлишки теплоносія, а й збирати весь непотрібний повітря, витіснений системою. При цьому в тому випадку, якщо рівень води падає, то вона просто надходить в цей розширювальний бак.
Технічні особливості гравітаційної опалювальної системи
Такий варіант пристрою системи опалення відрізняється своїми нюансами і має безліч очевидних і незаперечних переваг, до яких прийнято відносити наступні:
- інерційні показники цього обладнання будуть дуже великими. Це означає, що для повного нагріву йому буде потрібно дуже багато часу з моменту розпалу котла;
- незважаючи на те, що розводка труб є гранично простий, вартість такого обладнання досить висока. Товста труба, застосовувана для монтажу, має вельми чималу ціну;
- в тому випадку, якщо система буде підключена не зовсім правильно, то це стане причиною великої різниці в температурі між батареями опалення;
- в зв'язку з тим, що швидкість циркуляції води є низькою, то існує потенційний ризик заморожування бака розширення і тієї частини контуру, яка розташовується в горищному приміщенні.
Альтернативний спосіб пристрою опалення
Всі вищевказані особливості абсолютно не означають, що природні і примусові системи циркуляції не можуть функціонувати в сукупності.
Так, дуже правильним рішенням буде наступний варіант монтажу:
- Створюється проект опалювальної системи, що працює по гравітаційному типу.
- На ділянці перед котлом в контурі монтується вентиль, але робити це потрібно так, щоб не знизити перетин труби.

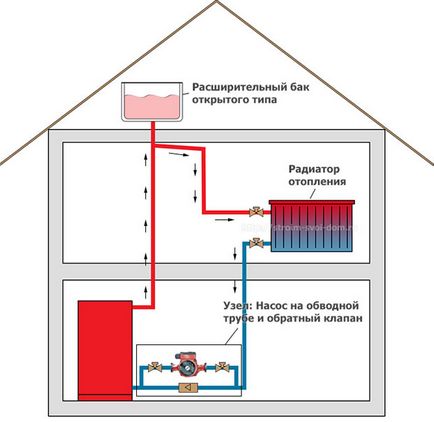

- Вентильний обвід врізається меншим діаметром труби, а після цього на обводі влаштовується насос циркуляції (прочитайте: "Розрахунок потужності насоса для опалення"). У міру необхідності його цілком можна відокремити від основної системи за допомогою двох вентилів. Далі на проміжку перед насосом потрібно змонтувати грязевик.
Подібний варіант облаштування системи теплопостачання буде відрізнятися незаперечними перевагами, а саме:
- нагрів всіх приладів опалення буде виконуватися набагато більш рівномірно;
- час на обігрів кімнат після включення котла буде потрібно набагато менше в порівнянні стандартним принципом роботи обладнання.
При цьому немає ніякої необхідності облаштовувати такий варіант опалення по закритому типу, так як потужності насоса цілком вистачить для того, щоб функціонувати і без великого тиску.
За умови відключення електроенергії достатньо лише відключити насос і відкрити спеціальний вентиль на байпасе. У цьому випадку робота системи буде тривати вже за принципом гравітаційної.
Варіант розводки батарей опалення
Схема розведення радіаторів, що відрізняється відносною простотою і надійністю, може бути наступною:
- В кінці колектора розгону на приміщенні горища встановлюється розширювальний бак, від якого, в свою чергу, і повинен починатися йде під незмінним ухилом розлив діаметром від 40 до 50 мм.
- Контур повернення розташовується по всьому периметру підлоги на першому поверсі.
Таким чином, можна сказати, що монтаж гравітаційної системи теплопостачання не несе в собі надмірних труднощів і цілком може бути виконаний власними силами.
