Тестер діагностичний автомобільний S7000HL4 v.5.79-CAN (USB виконання)
Автомобільний діагностичний тестер-сканер S7000HL4 призначений для використання в якості засобу електронної діагностики автомобілів з розподіленим уприскуванням виробництва АТ АВТОВАЗ (РЕНО-НИССАН), GM-АВТОВАЗ, а також ГАЗ і ін. Підтримує роботу з наступними електронними системами, встановленими на автомобілі:
Слід враховувати, що робота з системами ЕП, МДВ, ПБ, САУО / САУК, ЕМУР, БУСО, АБС і АКП-АМТ можлива тільки при їх наявності в комплектації автомобіля! Зв'язок тестера з електронними системами автомобіля здійснюється або за однопровідною двобічної К-лінії зв'язку, виконаної в стандарті ISO 9141-2, або по CAN -Шини в стандарті ISO 15765, або за КL для діагностики автомобілів платформи В0 (LARGUS, LOGAN, SANDERO і ін .). Розпізнавання типу контролера ЕСУД, типу інтерфейсу і протоколу - автоматичне. Придатний для діагностики автомобілів DATSUN і Веста.
Тестер підтримує діагностику ЕСУД ряду іномарок.
Тестер випускається в 2-х варіантах: з вбудованим USB портом і без нього. Прошивка для них однакова. Процедура перепрограмування тестера без USB описана в розділі
Попередні версії діагностичного тестера
Основні технічні характеристики
Оновлення програмного забезпечення автомобільного діагностичного тестера
Підприємство-виробник постійно веде роботу по вдосконаленню виробу. При появі нових версій блоків управління, а також при доробках або виправлення випускається нова версія ПО тестера, яка викладається на сайті. У тестері передбачена можливість перепрограмування новими прошивками через вбудований USB-порт. Це означає, що в подальшому можна буде розширити можливості тестера і додати нові функції не купуючи новий тестер.
Файл останньої версії ПО можна скачати тут:
Підготовка до перепрограмування і установка драйвера
Підключити тестер до комп'ютера USB кабелем, що входить в комплект. Вставити в CD привід додається компакт-диск. Після того, як операційна система виявить новий пристрій USB serial port, встановити драйвер пристрою. Для цього вказати шлях на компакт-диску / 2 USB-драйвери / і далі вибрати папку з версією драйвера, що відповідає операційній системі, встановленої на Вашому комп'ютері. Після цього може знадобитися перезавантаження комп'ютера.

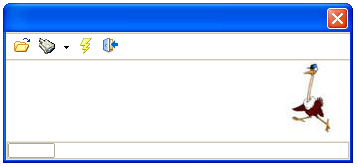

Крок 1:
Запустити програму-завантажувач straus.exe
Крок 2:
Вибрати файл для завантаження
Крок 3:
Вибрати доступний віртуальний COM порт

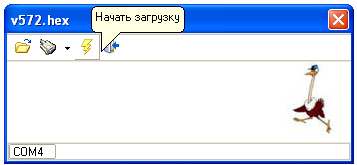

Крок 4:
Вибрати в меню "Почати завантаження"

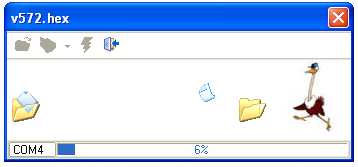

Крок 5:
Після появи повідомлення "включаючи харчування" вибрати пункт меню тестера >> F-ПЕРЕХ.В програми. "Протягом 2. 3сек. Має розпочатися процес завантаження нового ПО. Примітка: Без підключення роз'єму тестера або до джерела живлення, або до діагностичної колодки індикація на дисплеї тестера буде слабозаметний і без підсвічування.
Крок 6:
Після закінчення завантаження вийти з програми straus.exe
Під час програмування інформація на дисплей діагностичного тестера не виводиться. Після закінчення процесу програмування з'являється головне меню.
Примітка: Якщо не підключати діагностичний роз'єм тестера і програмувати без подачі напруги живлення 12В на тестер, то повідомлення на дисплеї будуть слаборазлічіми і не буде підсвічування. Кнопки тестера доведеться натискати наосліп (крок 5: натискання кнопки "-" і потім кнопки "->" протягом 2..3 Сек), але на процесі програмування це ніяк не відіб'ється і програмування так-же буде супроводжуватися світлодіодною індикацією.
Тестер має світлодіодну індикацію наявності переданих (TXD) і прийнятих (RXD) по USB даних. Світлодіоди знаходяться праворуч від кнопки Р2.
