Терморезистор принцип роботи
Пристрій і дію терморезисторов
Найбільш поширені терморезистори виготовляються у вигляді напівпровідникового стрижня, покритого емалевою фарбою. До нього підводяться висновки і контактні ковпачки, які використовуються тільки в сухому середовищі. Окремі конструкції терморезисторов поміщаються в герметичному металевому корпусі. Вони можуть вільно застосовуватися в приміщеннях з будь-якою вологістю і легко переносять вплив агресивного середовища.
Герметичність конструкції забезпечується за допомогою скла і олова. Стрижні в таких терморезисторами обертаються металічною фольгою, а для струмовідводу використовується нікелева дріт. Номінальні значення терморезисторов знаходяться в діапазоні від 1 до 200 кОм, а їх температурний діапазон знаходиться в межах від -100 до +129 градусів.
В роботі терморезисторов застосовано властивість провідників, змінювати значення опору в залежності від температури. Для цих приладів застосовуються метали в чистому вигляді, частіше за все, платина і мідь.
Використання терморезисторов

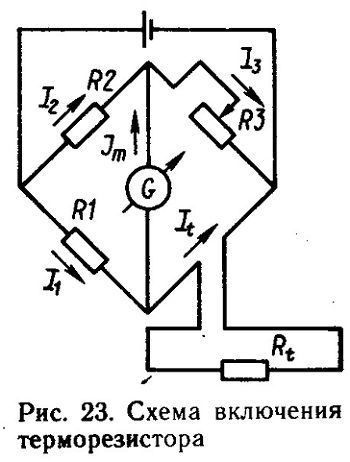

Багато конструкцій терморезисторов застосовуються в приладах, контролюючих і регулюючих температуру. У них є джерело струму, чутливий елемент і вимірювальний урівноважений міст. У урівноважений стан міст наводиться шляхом переміщення движка реостата. В результаті, реостатно величина знаходиться в пропорції з вимірюваним опором, яке повністю залежить від температури.
Крім врівноважених вимірювальних мостів, застосовується неврівноважений варіант, у який володіє підвищеною надійністю. Однак, у такого приладу, точність вимірювань значно нижче, оскільки на нього впливають коливання напруги в джерелі струму. Наприклад, термометр опору на основі платини, дозволяє вимірювати температуру в межах від -10 до +120 градусів. Відносна вологість може доходити до 98%.
Принцип дії такого приладу заснований на зміні опору платини в залежності від змін температури. Безпосередня фіксація результатів вимірювання опору здійснюється за допомогою вторинного приладу, обладнаного шкалою.
