Стрічковий незаглиблений фундамент на піщаній подушці

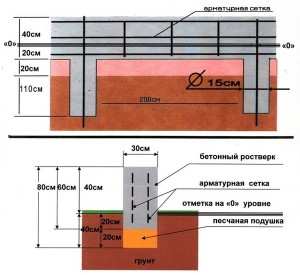

Схема будови незаглибленного (мелкозаглубленного) фундаменту
На даний момент найпоширеніші і популярні фундаменти - це стрічкові, стовпчасті, стовпчасті з армуванням, плитні. Стрічковий фундамент можна зустріти при будівництві великих і малих приватних будинків, промислових і адміністративних об'єктів. Також він популярний з іншої причини - зробити його можна своїми руками без використання механізованої техніки.
Особливість такого фундаменту в тому, що він строго повторює контури всіх несучих стін, тому маса конструкції рівномірно розподіляється по всій площі основи. Незаглиблений фундамент можна зробити з бетонних або залізобетонних блоків, бутового каменю, рідше цегляної кладки.
Де можна зустріти стрічкові фундаменти, дренаж при будівництві
Він використовується при спорудженні будинків всіх типів і висотності. Монолітний фундамент - це одна з небагатьох конструкцій, здатна витримати масу бетонних і цегляних несучих стін, але закладати його потрібно значно нижче глибини промерзання грунту.
Також він використовується в щільних і рухливих грунтах з високою вологістю або наявністю підземних ґрунтових вод. Для довговічною служби і для перешкоджання проникнення води всередину конструкцій, зокрема в підвал, використовується також дренаж.
Зробити його своїми руками не складе труднощів, але потрібно знати і розуміти технологію і правила будівництва дренажної системи, особливо при будівництві на рухливих грунтах.
Також стрічковий фундамент необхідно використовувати при будівництві будинків на схилах, де є бічний тиск грунту і можливий зсув пухких порід.
Найбільш ефективний спосіб нейтралізувати побічні ефекти від впливу грунту - це використовувати монолітні бетонні конструкції, жорстко з'єднані між собою арматурою і бетонним розчином.
Такий фундамент - це оптимальне і, мабуть, єдино правильне рішення при будівництві важких кам'яних і бетонних будинків на слабких грунтах. Також це єдиний тип фундаменту, який використовується при облаштуванні підвалів і цокольних поверхів, розташованих нижче рівня поверхні грунту.
Є два ключових виду стрічкових фундаментів:

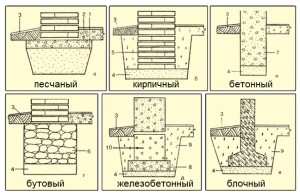

Різновиди стрічкових фундаментів, включаючи піщану подушку
- Незаглиблений фундамент. Він використовується при будівництві приватних будинків з висотою в кілька поверхів.
- Заглиблений фундамент з глибиною залягання до 1,5 метра. Ця конструкція незамінна при зведенні великих і масивних будівель, а також висотних конструкцій.
Стрічковий фундамент практично завжди використовується на піщаних і глинистих рухливих грунтах, які схильні до сезонних зсувів. Якщо його використовувати на грунтах, насичених водою, тоді максимально допустима висота будівлі не повинна перевищувати кілька поверхів, а конструкція повинна бути рамного типу з жорсткими з'єднаннями всіх несучих блоків.
Як звести стрічкове підстава в землі на слабких грунтах
Стрічкова конструкція серії 60
Пристрій монолітного залізобетонного стрічкового фундаменту по етапах
Такий тип фундаменту закладається на глибину до 60 см, має різні розміри блокової конструкції. Тут також використовується піщана подушка і дренаж, траншея заливається на глибину 60 см бетоном і додатково рівномірно укладається армована стрічка.
Траншею можна зробити механізованим способом, а заливку своїми руками. Тільки потрібно пам'ятати про великі обсяги бетону і рівномірної заливки конструкції. Підземна частина відрізняється великою масивністю і жорсткістю, тому ідеально підходить для рухливих пухких грунтів з великою глибиною промерзання.
Але, чим глибше закладений фундамент, тим важливіше зробити якісну гідроізоляцію підстави, аж до секційного трубного дренажу з гратами і фільтрами. Популярність такої підстави в тому, що зробити його своїми руками можна будь-яких розмірів, а використовується він більше при будівництві приватних будинків висотою до 2-3 поверхів, де використовуються легкі будівельні матеріали.
Монолітний стрічковий фундамент серії 80
Він також використовується на рухливих грунтах, глибина монолітної частини 80 см. Тут також використовується бетонне армоване підставу, тільки такий тип фундаменту рекомендується використовувати в грунтах з високою вологістю, адже дренаж тут обов'язковий. Своїми руками зробити його досить важко, адже потрібно викопати глибоку траншею, використовувати величезну кількість бетону та арматури.
Але монолітна підстава стійке до будь-яких сезонних кліматичних змін, його легко гідроізолювати, він стійкий також до вертикальних зсувів грунтів. Це ідеальне рішення при зведенні будівель на пучинистих грунтах з високою глибиною промерзання.
Монолітний посилений стрічковий фундамент своїми руками
Цей тип фундаменту відрізняється високою міцністю через використання армованої конструкції по всій висоті бетонної стрічки. Також він має велику площу підошви, розрахований на величезні вертикальні і горизонтальні навантаження з боку грунту і самої конструкції споруди. Зробити його своїми руками дуже складно, тут використовується різна механізована техніка. Металевий каркас стрічкового фундаменту складається з 6-8 ниток, з'єднаних між собою методом зварювання.
Також можна використовувати каркасний тип армування. Це підстава діє за принципом плаваючою плити, тому популярний в сейсмоактивних районах. Використовується для будівництва споруд на складних з точки зору зміщення грунтах: глинистих, піщаних, пухких і пористих.
