Фундамент плита розрахунок товщини, подушки і матеріалів
Якщо при будівництві будинку необхідна максимальна надійність на нестабільному ґрунті, монолітний фундамент ідеальний варіант.
Збір необхідної інформації
Зазвичай цим займаються в проектному бюро, і видають уже готові габарити пристрою підстави. Якщо ви вирішили провести розрахунок фундаментної плити самостійно, ознайомтеся з основними етапами обчислень.
Щоб правильно розрахувати товщину підстави необхідно знати наступні дані:
- тип ґрунту, глибини промерзання грунту;
- масу майбутньої будови і площа його зіткнення з фундаментом;
- вага можливих змінних навантажень: сніг, меблі, людська прохідність.
Особливість даного типу конструкції в тому, що при будівництві на піщаних грунтах вага плити не включається в загальну масу будинку, на глинистих ґрунтах включають половину ваги плити, а на пливкого грунтах в розрахунок приймається вага будови з повною масою монолітного підстави.
З'ясувавши або обчисливши необхідні значення і не отримавши при цьому протипоказань до пристрою моноліту, переходимо до розрахунку товщини плитного фундаменту.
Визначення товщини монолітної плити підстави
Як правило, при приватній забудові приймаються усереднені величини. Для найбільш поширених видів конструкцій вони вказані нижче
об'ємно в два рівня
- для грунтів з нормальною несучою здатністю;

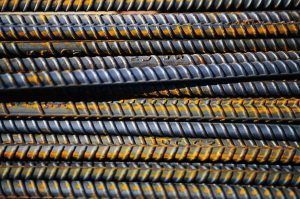

- діаметр прутка армування для легких будівель 10 мм;
- діаметр горизонтального стержня для двоповерхових будівель 12-16 мм;
- розмір сторони чарунки сітки армування 0,1 м;
- вертикальний прут береться розміром 8 мм.
Якщо будівля не підходить під типові дані, можна скористатися онлайн калькулятором.

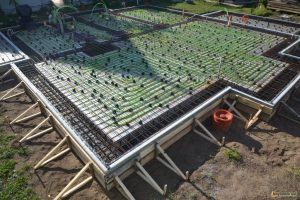

Армуючої сітки в монолітних плитах фундаменту не прийнято зварювати. Найчастіше її в'яжуть спеціальної дротом, що дає додаткову гнучкість основи.
Глибина залягання підстави
В інших випадках після розрахунку товщини плити фундаменту вираховують глибину виїмки грунту для котловану. Дана величина складається з наступних показників:
- Піщана подушка. Висота одного шару піску 0,15 м, зазвичай викладають не менше 2 шарів, кожен ретельно утрамбовуючи.
- Подбетонная основа. Виконується з метою вирівнювання поверхні і для гідроізоляції, щоб запобігти витоку молочка з бетону монолітної основи. Для двоповерхового будинку мінімальна товщина подбетонкой 0,07 м.
- Гідроізоляція руберойдом в 2 шари хрест-навхрест.
Шляхом нескладних обчислень отримуємо мінімальне значення глибини котловану для двоповерхового цегляного будинку: 0,15 + 0,15 + 0,07 + 0,3 = 0,67 м.
Матеріали для плити
Розрахунок товщини плитного фундаменту необхідний для того, щоб зрозуміти кількість матеріалів для його пристрою, а значить - його вартість в цілому. На прикладі розберемо порядок обчислення обсягів будматеріалів.
Для будівництва двоповерхового будинку 7 на 8 м проводиться пристрій:
- піщаної подушки в два шари товщиною 0,3 м;
- подбетонкой з розчину марки В7,5;
- фундаментної монолітної плити товщиною 0,3 м з розчину марки М20,
- з об'ємним армуванням стороною сітки в 0,2 м з 14- го горизонтального дроту і діаметра вертикальних стрижнів 8 мм.
Не важко перевести метал в тонни, але при покупці прутка ви не знаєте, яка похибка була при випуску арматури, тому не орієнтуйтеся на вагу, запитуйте вартість за 1 метр погонний.
Чи не впевнені в своїх знаннях, довірте розрахунки професіоналам. Помилки, допущені на етапі проектування, найскладніше виправити: замість економії можна отримати збільшення витрат.
