Стійки залізобетонні центрифуговані для опор ЛЕП (35-750 кв) сц 20, сц 22, сц 26, ск 22, ск 26
Стійки залізобетонні центрифуговані для опор ПЛ 35-750кВ СЦ20, СЦ22, СЦ26, СК22, СК26

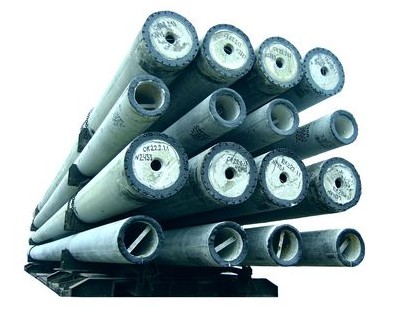

Центрифуговані стійки СЦ20, СЦ22, СЦ26, СК22, СК26 знайшли застосування в якості основних несучих конструкцій у складі опор ПЛ високої напруги 35кВ і вище. Перераховані стійки орієнтовані на використання в стандартних і слабких мінеральних грунтах різної агресивності в регіонах з різними ожеледно-вітровими навантаженнями, температурою не нижче -55 ° С, і сейсмічністю до 9 балів. Підземна частина стійок типу СК і СЦ, що встановлюються в агресивному середовищі, виконується зі спеціальним захисним покриттям по СНИП 2.03.11-85.
Стійки за формою, вдають із себе конічні зі стоком або циліндричні залізобетонні конструкції кільцевого перерізу.
Всі розроблені конструкції виготовляють способом центрифугування важкого бетону в обертових опалубках циліндричної або конічної форми. Пристрій опалубки дозволяє правильно позиціонувати і виконувати попередній натяг стрижнів металокаркаса стійки. Армування стійок здійснюється згідно з ГОСТ 22687.0-85 за допомогою монтажних кілець, попередньо напружених стрижневий і ненапряженной спіральної арматури. Незалежно від армування центріфуговані стійки можуть мати заставні елементи в формі отворів для траверс і заземлюючих деталей. Заземлювальний провідник у формі стрижневий арматури проходить всередині стійки. Центрифуговані стійки випускаються разом з підп'ятниками.
Технологія виробництва стійок кільцевого перетину різних марок, ґрунтується на центрифугировании бетону на різних режимах обертання. Досягнення кільцевої форми центрифугованих залізобетонних стійок, відбувається завдяки дії відцентрової сили. Теплова обробка допомагає швидше досягти відпускної міцності бетону.
Незважаючи на гадану простоту конструкції, виготовлення великої партії стійок, в силу великих габаритів і неможливості застосування багатомісних опалубок, і технологічних тимчасових факторів, займає тривалий час. Від початку виготовлення до зняття опалубки проходить близько 16 годин. За цей час вироби проходять наступні етапи: центрифугування, витримка перед пропарюванням, пропарювання, охолодження, зняття навантаження і розпалублення.
Умовне позначення стійок типу СК і СЦ
- СК і СЦ - стійка конічна і циліндрична;
- 20; 22; 26 - довжина стійки в м;
- 1 ... 3 - умовний індекс перетину стійки;
- 1 ... 6 - індекс несучої здатності стійки;
- 0 ... 5 - тип застосованої напруженої арматури;
- Х - специфічні властивості.
Маркування наноситься на зовнішній поверхні на відстані 6 м від нижнього зрізу стійки і на відстані 0,2 м від верхнього зрізу. Смугою шириною 40- 60 мм позначаються точки розташування опорних діафрагм.
* Внутрішні діаметри в верхньому (нижньому) перетині стійки.
** Згинальний момент в перерізі на рівні 4,7 м від вершини (на рівні 3,0 м від комля).
- При застосуванні більш високого класу бетону допускаються відхилення внутрішніх діаметрів стійок від зазначених.
- Модифікації стійок СЦ 20.3-1 оснащені сталевими фланцями для з'єднання складових частин.
Розподіл отворів і заставних деталей
- Остання цифра в маркуванні відсутня, тому що не має значення для розташування закладних деталей.
- Стійка СЦ 26.2-1 випускається без заставних деталей для наскрізних болтів.
Відповідність старих і нових марок центрифугованих стійок
позначення по
ГОСТ 22687-77,
ГОСТ 24762-81
Марка стійки по
ГОСТ 22687.1-85
позначення по
ГОСТ 22687-77,
ГОСТ 24762-81
Марка стійки по
ГОСТ 22687.1-85
позначення по
ГОСТ 22687-77,
ГОСТ 24762-81
Марка стійки по
ГОСТ 22687.2-85
