Що таке набетонки і які особливості пристрою даного типу підсилюють конструкцій
Набетонка- це нарощування перетину бетонної плити в горизонтальній площині з метою збільшення її несучої здатності і збільшення міцності споруди в цілому. Даний варіант часто є єдиним рішенням, якщо необхідно зміцнити конструкцію без проведення великомасштабних робіт по заміні перекриттів.
Але, незважаючи на уявну простоту, даний спосіб посилення вимагає певних нюансів, які ми і розглянемо в цьому огляді.
На фото - так виглядає схема пристрою підсилює шару
Основні вимоги до робіт
Відзначимо відразу, що далеко не всі будівельники знають, що такий пристрій набетонки і які критерії слід враховувати при виконанні робіт, тому важливо скрупульозно дотримуватися технологію, інакше отриманий ефект виявиться набагато нижче планованого. Важливо знати наступні правила:
Для чого робиться посилення
Головне призначення робіт - зняття корисного навантаження з плити, отримана система повинна працювати як моноліт
Як це працює
Додатковий бетонний шар сприяє збільшенню плеча внутрішньої пари сил, за рахунок чого зростає і несуча здатність
Умови досягнення високого результату
Реальний ефект досягається тільки при ідеальному зчепленні бетону з основою, будь-який зрушення зводить нанівець всі зусилля
Даний варіант має сенс використовувати, якщо іншими способами вирішити проблему неможливо, та як вимоги до якості робіт дуже високі
Важливо!
Слід пам'ятати, що посилення плит за допомогою даного способу значно збільшує вагу кожного елемента, що створює додаткове навантаження на всі несучі конструкції і фундамент споруди.
Цей фактор обов'язково повинен враховуватися при ремонті старих будівель.
Для прикладу розглянемо такий варіант: якщо на плиту товщиною 100 мм укласти набетонки товщиною 40 мм, то показник несучої здатності збільшиться приблизно в 1.4-1.5 разів.
Велика вага бетону служить причиною додаткового навантаження на підставу і несучі елементи
Технологія проведення робіт
Як зазначалося вище, для досягнення найкращого результату дуже важливо ретельно дотримуватися технологічний процес і виконувати роботи в суворій відповідності до вимог, які будуть викладені нижче.
Використання штирів або шпонок
Пристрій набетонки без будь-яких додаткових утримуючих елементів досить ризиковано, тому що навіть мінімальний зсув шарів відносно один одного прибирає ефект моноліту повністю. В цьому випадку несуча здатність буде складатися з спільної деформації шару і плити, а це значення значно нижче.
Сам процес роботи має такі особливості:
- Для досягнення найкращого ефекту важливо використовувати тільки важкий бетон, марок М250 і вище. У цьому випадку міцність має основоположне значення, ціна цих варіантів більше, але і якість незрівнянно вище.
- Другий дуже важливий елемент - посилена арматура. Вона робить конструкцію в кілька разів міцніше, крім того, арматурний пояс зменшує показник усадки, що також сприяє більш міцному зчепленню матеріалів і надає додаткову стабільність.
Необхідно використовувати міцну арматуру діаметром не менше 10 мм
- Підготовка поверхні також відноситься до заходів, які обов'язково слід враховувати. Роботи прості, але саме від них багато в чому і залежить адгезія бетону і плити: спочатку видаляється сміття і плями при їх наявності, потім рекомендується продути поверхню стисненим повітрям. Останній етап - зволоження поверхні, при цьому варто пам'ятати, що калюж бути не повинно.
Порада!
Якщо у вас є промисловий пилосос, то все забруднення можна прибрати з його допомогою, потужності подібного обладнання зазвичай досить, щоб якісно очистити поверхню від усіх забруднень.
За допомогою будівельного пилососа якісно підготувати підставу своїми руками не складе труднощів
- Одним з найпоширеніших способів запобігти зрушення набетонки є установка штирів з арматури невеликої висоти. Вони вставляються в просвердлені в плиті отвори через рівні проміжки і діють як нагелі, перешкоджаючи зміщенню плити і зміцнюючого шару, відносно один одного. Цей варіант пов'язаний з дуже трудомісткими роботами з свердління бетону та забиванні стрижнів.
- Є ще один, більш простий спосіб запобігання зсуву шару: через рівні проміжки по всій поверхні висвердлюють отвори завглибшки близько 5 см. В процесі заливки бетону розчин заповнює всі порожнечі, що після застигання дозволяє створити своєрідні шпонкові з'єднання, які роблять підсилює шар і плиту єдиним цілим .
З огляду на те, що товщина шару може варіюватися в межах 10 мм, при проектуванні закладається шар мінімум в 50 мм. Виходячи з цього, і слід розраховувати, наскільки зросте навантаження на конструкції, і чи доцільно проводити комплекс заходів.
Створення посиленої конструкції
Іноді жоден з перерахованих вище варіантів не підходить з огляду на те, що плити тонкостінні і ставити в них штирі або робити отвори під шпонки досить складно.
В цьому випадку є кілька варіантів, за допомогою яких можна надати додаткову міцність бетонної конструкції:
- Якщо є така можливість, то можна підвести під плити металеві опори, які або заводяться в стіни і зміцнюються підкосами, або ставляться на стійки. Балки ставляться в поперечному напрямку, завдяки цьому навантаження на проліт ділиться на 4-5 точок замість двох.

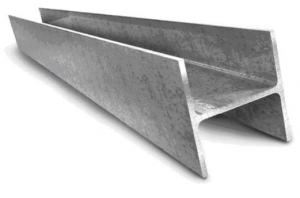

Металеві балки дозволяють зміцнити систему
- Ще один відмінний спосіб -вскритіе декількох порожнин по всій довжині і введення в них ребра жорсткості плоского перетину. Такий спосіб дозволяє значно посилити армування і збільшити площу зіткнення бетону з плитою, адже розчином заповнюються всі розкриті порожнечі.
Заповнення бетоном пустот дозволяє виключити його зміщення
