Секрети технології "АТЕМ"
Ми розповімо, чому котли "АТЕМ" підходять Вам більше за інших і завдяки чому продукція вже протягом 20 років займає лідируюче положення на ринку опалювальної техніки!
В котлах "АТЕМ" використовують тільки абсолютно надійні комплектуючі, відомі у всьому світі! Серед них автоматика безпеки з газовим клапаном "SIT". пальники "BRAY" і "Polidoro".
Разом з тим вдалося домогтися ідеального співвідношення ціна-якість, що дозволяє Вам організувати в будинку комфортне, ефективне і безпечне опалення навіть з мінімальним бюджетом!
Щоб забезпечити максимальну надійність і безпеку, кожен котел проходить 7 видів випробувань !:
• випробування корпусу котла на відсутність течі під підвищеним тиском,
• випробування газовими пальниками на герметичність,
• випробування колекторного пристрої,
• випробування роботи терморегулятора газового клапана,
• випробування автоматики в зборі з пальникових пристроїв,
• випробування водогрійного контуру під тиском 9 атм.,
• випробування та налагодження готового котла на максимальних режимах і на роботу в нестандартних ситуаціях.
Отже, про найбільш значущих конструктивні і технологічні особливості котлів "АТЕМ" по порядку:
Це основні состовляющие котла "АТЕМ"
Газовий енергонезалежний котел має такі основні складові частини:
• газопальниковому блок - це газовий пальник і автоматика безпеки з газовим клапаном;
• топка - місце, де відбувається горіння газу;
• теплообмінник - безпосередньо та частина котла в якій відбувається теплообмін (гаряча вода) Системи.
Принцип роботи котла полягає в наступному: в газопальниковому блок подається газ, який, згоряючи в топці виділяє тепло і нагріває труби (стінки) теплообмінника, а відповідно і воду в ньому, яка в подальшому подається в систему опалення.
У виробництві котлів ми застосовуємо секційні і трубні пальники європейських виробників (BRAY, POLIDORO), які за характеристиками практично однотипні, хоча застосування секційних пальників краще через отримання більш рівномірного полум'я в топці (так зване "килимове" полум'я) і меншою теплового навантаження, що забезпечує більший термін їх експлуатації.
Однак, і при застосуванні нами трубних пальників, ми дотримуємося того ж принципу - створення «килимового» полум'я і зниження теплового навантаження на один пальник. Так, наприклад, в котлі «АТЕМ» потужністю 30 кВт використовується 5 пальників по 8 кВт, а не 3 по 10. Таким чином навантаження на 1 пальник - 75% потужності, а покриття топки - 90%.
Помилки при конструюванні пальників призводять до:
• їх підвищеного зносу,
• зниження ефективності горіння газу,
• нерівномірності вогню в котельній камері, що знижує рівномірність нагріву теплообмінника і в підсумку знижує ККД котла.
Як уже згадувалося вище, топка - це місце де згоряє газ. В котлі повинні бути точно підібрані розміри топки, оскільки маленька топка через нестачу кисню призводить до неповного згоряння газу, а надто велика - до охолодження гарячих газів холодним повітрям. Ефективність горіння газу в топці "АТЕМ" може досягати 95%, що призводить до вивільнення додаткової енергії при згорянні газу і піднімає ККД котла.
АЛЕ: найголовніший елемент котла - теплообмінник - та його частина де власне і нагрівається вода. Від архітектури теплообмінника, його конструкції і залежить ефективність котла і кількість споживаного ним газу.
Саме в теплообміннику відбувається відбір енергії у гарячого газу і передача її теплоносія (води). І чим ефективніше відбувається цей обмін, тим менше витрачається газу, а відповідно і грошових коштів.
Так що ж потрібно для максимальної ефективності теплообміну?
• максимально допустима, для заданої потужності площа теплообміну (це поверхня гарячих труб, з якими стикається теплоносій (вода). І чим ця площа більша, тим вода швидше нагрівається);
• максимально можливе зниження показника відношення обсягу води в котлі до площі тепловіддачі. (Якщо площа теплообміну велика, але води в котлі занадто багато, вона все одно буде нагріватися дуже повільно).
Відношення обсягу води до площі теплопередачі в теплообміннику "АТЕМ" набагато менше ніж у багатьох інших теплообмінників!
Для чого це потрібно?

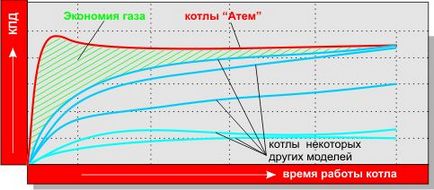

1. Мала інерційність котла (високий ККД вже через 3-5 хвилин після включення!).
При мінімальному відношенні обсягу води в котлі до площі тепловіддачі (як у "АТЕМ") - котел швидко виходить на робочий режим і забезпечує комфортну температуру у Вашому будинку в найкоротший час!
2. Відсутність падіння ККД при малих температурах.
Справа в тому, що при високих температурах (максимальних режимах) експлуатації котла, а саме при 80-90 ° С - коефіцієнт корисної дії у котлів всіх виробників приблизно однаковий - 85-92%.
У реальних же умовах, котли дуже рідко експлуатуються в максимальних режимах!
АЛЕ! При такому температурному режимі виникають небажані речі:
• освіту газової плівки із зовнішнього боку нагріву;
• утворення плівки рідини з внутрішньої сторони теплообмінника;
• зниження теплопровідності води.
Фактично ці чинники працюють як утеплювачі. тому теплообмін в котлі при низьких температурах уповільнюється на 15-30% і площі теплообміну деяких інших теплообмінників недостатньо для видачі ККД 90%!
Тобто при невеликих площах теплообміну, фактичний ККД в низькотемпературних режимах падає до 70-85%!
Єдиним способом підтримки в низькотемпературних режимах високого ККД, є збільшення площі теплообміну. а також зниження показника відношення обсягу води в котлі до площі тепловіддачі, тобто збільшення швидкості водяного потоку, який до того ж змиває значну частину накипу, що успішно було реалізовано в котлах "АТЕМ".
Унікальні турбулізатори "АТЕМ"
Турбулізатори - це спеціальні металеві пластини, які монтуються в труби теплообмінника котла і уповільнюють викид гарячих газів в димар.
Навіщо потрібні турбулізатори?
Вода в казані нагрівається за рахунок гарячих газів, які проходять через теплообмінник за спеціальними жаровим трубах. Отже для найбільш повної тепловіддачі, гази повинні знаходиться в теплообміннику якомога довше, але без втрати тяги.
Якщо гарячі гази не затримувати, то велика частина отриманого тепла буде просто летіти в трубу!
Турбулізатори "АТЕМ" спроектовані таким чином, що найбільш ефективно виконують принцип теплообміну в котлі, максимально затримуючи і турбулізіруя гази.
Боротьба з сажею
Сажа - це страшний ворог будь-якого котла!

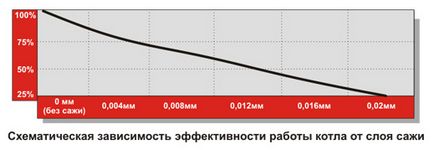

Сажа - це продукт неповного згоряння газу, і найдрібніших грязьових мікрочастинок в газі, які при його спалюванні обвуглюються і перетворюються в один з найпотужніших теплоизоляторов! Теплопровідність сажі в 400 разів нижче. ніж теплопровідність сталі. Тобто, шару сажі на поверхні теплообміну в 0,01 мм (менше товщини волосся) достатньо для того, щоб теплообмін впав в 2 рази! Річне ж сажеотложеніе перетворює котел з опалювального приладу в засіб для марного спалювання газу, і ні про який ККД мова вже не може йти.
А тепер уважно подивіться на малюнок, де показано будову турбулизаторов "АТЕМ". Сажа на них показана пунктирною лінією.
Таким чином ми створили систему відводу газів, в якій 90-92% сажі осідає на турбулізаторами. а не на поверхнях теплообмінника. У багатьох інших теплообмінниках сажа осідає на самих трубах, а застосування гвинтових турбулизаторов тільки посилює цей ефект - гази, проходячи через них, набувають відцентрову силу (вихор), яка як магнітом притягує до труб (поверхонь теплообміну) сажу, значно зменшуючи ефективність котла.
Поетому, ГОСТівські випробування нових котлів, особливо при максимальних режимах, і показівают приблизно однаковий результат ефективності техніки, але вже через 2-3 місяці експлуатації Ви почнете помічати, що споживання газу котлом "АТЕМ" не змінилося, а от у більшості інших - стає дедалі більше !
Якість виготовлення димоходу - одне з найбільш значущих умов якісної роботи опалювальної системи. Хороший димохід повинен забезпечувати стабільну тягу незалежно від зовнішньої температури і напрямку вітру.
Котли "АТЕМ" відносяться до високоефективних котлів. За рахунок оптимізації роботи пальника, ми знизили температуру газів, що відходять до 110-130 ° С, отже, вимоги до димоходу стали вище. Він повинен мати мале аеродинамічний опір і швидко прогріватися. Діаметр димоходу повинен бути не менше діаметра вихідного патрубка котла.
95% всіх проблем з котлом пов'язані з неправильно спроектованих або змонтованим димоходом!
Шановний покупець, Вам необхідно пам'ятати, що сучасна опалювальна техніка може ефективно експлуатуватися лише при її правильному монтажі!
Якщо Ви змінюєте старий котел з невисоким ККД на сучасний, Ви повинні приділити особливу увагу конструкції Вашого димоходу. Раніше, при ККД старого котла нижче 80% температура відхідних газів становила не менше 200 ° С, що забезпечувало хорошу тягу навіть при поганому димоході, хоча і призводило до величезної перевитрати газу.
При установці котла "АТЕМ" з ККД більше 90% Ви значно скоротите свої витрати на опалення. але потрібно пам'ятати. що температура вихідних газів становить близько 110-130 ° С, і стабільна робота котла гарантована тільки при добре утепленому димоході!
