Монтаж гравітаційної системи опалення - відео-інструкція

За поняттям «гравітаційна система опалення» коштує проста, зручна і одночасно вигідна опалювальна система.

Найбільшого поширення вона отримала при будівництві невеликих заміських двоповерхових будинків.

Проста схема системи не вимагає великих матеріальних витрат при її монтажі, який легко виконати своїми руками.

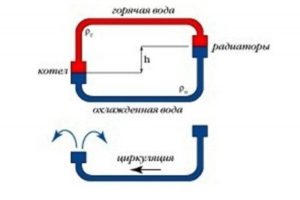

Принцип дії ДСО

Гравітаційна система опалення - це не що інше, як система опалення з природною циркуляцією теплоносія. Іншими словами, вода, обігріває житло, по трубах рухається самопливом.

Вона проста в монтажі, до того ж не вимагає установки дорогого устаткування.

Вода, нагріта в казані, надходить по стояку до опалювальних приладів, віддає їм тепло, і вже охолола повертається знову в котел. Оскільки щільність і маса остигнула води більше, то вона витісняє гарячу воду з котла в систему. Процес руху теплоносія в трубах повторюється. Так буде відбуватися до тих пір, поки працює нагрівач - котел.

Циркуляція води в системі відбувається самостійно, без участі насоса. Єдиним недоліком цієї системи є низька циркуляційний тиск, але з таким недоліком можна успішно боротися. Про це більш детально розповімо в даній статті.

Монтажна схема

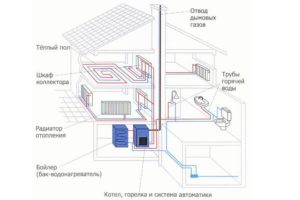

На малюнку представлена спрощена схема монтажу самопливної системи опалення приватного будинку.

Основними елементами є:

котел опалення;
прилади нагрівання (радіатори);
труби;
компенсаційний (розширювальний) бак.

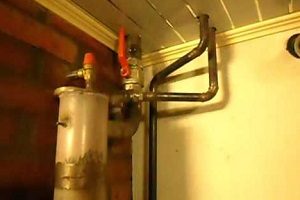

У реальності вона повинна виглядати приблизно так. Котел встановлюється в найнижчій точці будинку на заздалегідь спроектованому місці. Від нього виводиться стояк на найвищу точку. Краще, якщо вона буде на горищі. Розгінний стояк повинен з'єднуватися з компенсаційним або розширювальним баком.

Якщо бак відкритого виконання, то на ньому встановлюють переливну трубу, яка виводиться якомога ближче до каналізаційної системи. Коли бак роблять закритим, то його можна розташовувати в котельні на обратке (В такому виконанні ставиться запобіжний клапан скидання). На бак відкритого виконання необхідно встановлювати автовоздушніком і від нього зробити відпустку. До відпустки приварюється розлив системи.

Все, остов, кістяк системи, готовий. Залишилося підключити труби, радіатори опалення і готово. Гріємося, але, як то кажуть, «гладко було на папері ...».

Важливо знати: монтаж котла повинен бути обов'язково нижче рівня радіаторів.

Для збільшення натисніть

При зупинці вибору на гравітаційної системи опалення в першу чергу необхідно її спроектувати. Мабуть, це єдиний момент, коли своїми руками нічого неможливо зробити.

Цю частину роботи необхідно доручити фахівцям-теплотехнікам. А щоб система мала естетичний вигляд, до проектування бажано залучити ще й дизайнера. Коли їх робота буде виконана, розрахунки проведені, схеми намальовані, можна приступати безпосередньо до монтажу.

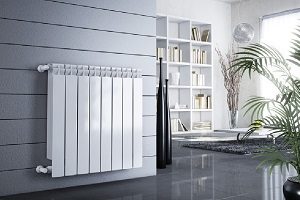

Для початку потрібно вибрати труби для опалення. Діаметри і довжина вже відомі з проекту, залишилося вибрати матеріал. Перевагу краще віддати трубах з поліпропілену. Позитивних сторін у них дуже багато. Це і малу вагу, простота з'єднання, висока антикорозійна стійкість, висока шумоізоляція, стійкість до розморожування.

Всі перераховані параметри ідеально підходять для ДСО. Решта прилади опалення купуються, виходячи з можливостей і переваги, за показниками, не виходячи за рамки проекту.

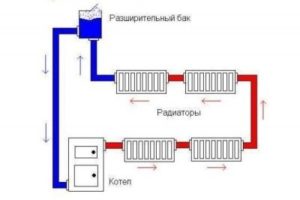

При монтажі системи перевага віддається двотрубних систем опалення. Це означає, що при монтажі необхідно робити два трубопроводи - подає і зворотний.

В цьому випадку подає магістраль (з гарячою водою) розміщується під стелею, а зворотна на підлозі або в підвалі.

Якщо необхідно зробити тепла підлога. то доведеться робити колекторну врізку. У цьому випадку кожен контур системи можна живити через свій регулятор температури, що створить додаткові зручності, а й дещо ускладнить систему в цілому. Подає колектор влаштовується в найвищій точці, бажано на горищі. При цьому потрібно не забути про його утеплення, до речі, як і всього горища.

Тепер можна приступати до монтажу системи. Починати потрібно з котла підігріву води. Витримуючи вертикальність якомога точніше, від нього виводиться на верх труба, яка з'єднується з компенсаційним баком. Відразу ж її потрібно добре теплоізолювати. У нижній третині бака врізається труба гарячого контуру. Її з'єднують з розводкою.

У самому верху бака необхідно урізати переливної трубу, що сполучається з каналізацією. По ній будуть йти надлишки води в системі.

Далі необхідно прокласти трубопровід до приладів обігріву (радіаторів). Після виконання цих робіт можна зайнятися прокладкою обратки - магістралі, по якій вже холодна вода повертатиметься в котел. Коли всі з'єднання будуть завершені, в систему можна заливати воду. При відсутності підтікання води з місць з'єднання, система запускається в роботу.

Така система опалення без зусиль справляється з обігрівом невеликого двоповерхового котеджу з усіма побутовими приміщеннями. Таким чином, з усіх типів системи перевагу бажано віддати двухтрубной.

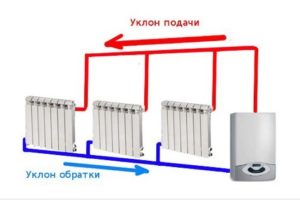

Зауваження майстра: подаючий і зворотний трубопроводи монтуються з обов'язковим ухилом по ходу руху води. Ухил 5-10 мм на 1 м труби.

удосконалення

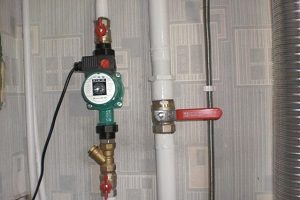

Для значного поліпшення роботи системи в неї додатково встановлюють циркуляційний насос.

Він дозволяє в рази збільшити швидкість проходження води по трубах і приладів опалення. В результаті підвищується ККД всієї системи, стає набагато тепліше в будинку.

Крім того, за відгуками фахівців, наявність насоса в системі з водяним підігрівом підлоги вкрай бажано. При русі теплоносія по трубах самопливом, циркуляційний тиск в системі низька. Звідси і обмеження на обігрівається площа. При установці насоса цей недолік усувається повністю.

Майстри радять: при виборі насоса перевагу краще всього віддати Багатошвидкісні, що згодом позитивно позначиться на економії бюджету. Добре зарекомендував себе в роботі 3-х швидкісний насос DAB.

Сучасні котли з 2-х контурним опаленням в продаж надходять, як правило, укомплектовані насосом.

Переваги та недоліки ДСО

Гравітаційна система опалення стає все більш затребуваною при опаленні невеликих одно-двоповерхових заміських будинків.

Широке поширення вона отримала, завдяки ряду переваг, властивих тільки їй.

В першу чергу до них відносяться:

висока економічність;
надійність роботи;
простота обслуговування і ремонту.

Економія від такої системи опалення кидається в очі ще на підготовчому етапі. В системі немає підкачувальних насосів. Економія на покупці насосів і електроенергії, яку вони витрачають, у наявності. Сама система дуже проста по пристрою, значить дорогі ремонти обійдуть її стороною. Ці два аспекти вже дадуть значну економію.

Гравітаційна система опалення здатна працювати без поломок протягом 40-50 років. Це обумовлюється тим, що в ній немає вібрації від насосів, і довговічністю матеріалів, які в ній використовуються. Акуратне, дбайливе ставлення і своєчасне обслуговування можуть збільшити ці цифри.

До недоліків цієї системи опалення, мабуть, можна віднести витрати на паливо (газ, вугілля, дрова). На жаль, зовсім безкоштовним може стати тільки багаття в лісі.

Опалювальні системи з природною циркуляцією встановлюються в невеликих 1-2 поверхових будинках. Довжина труб по горизонту повинна бути не більше 30 метрів, інакше функціонування системи може припинитися. Це пов'язано з низьким циркуляційним тиском. При установці живить насоса довжина труб може бути набагато збільшена.

Вибираючи схему опалення приватного будинку, необхідно отримати розгорнуту консультацію з цього питання у фахівців-теплотехніків. В іншому випадку з'явиться можливість вкласти гроші, змонтувати систему опалення, але при цьому очікуваного комфорту можна не отримати.
