Самостійне виготовлення балонів
Самостійне виготовлення балонів.
Причин, за якими хочеться склеїти балони самому багато. Одні обмежені в коштах на придбання вже готових, інші хочуть випробувати гордість від експлуатації власноручно виготовленого судна, і т.д. і т.п. Щоб допомогти в цьому, спробую викласти матеріал якомога докладніше. Отже, припустимо, що нам потрібні односекційні балони для одномісного катамарана. Розміри балонів L-3,00м, D-0,45м. Перше, що нам потрібно, це підготувати матеріали і комплектуючі. Нам буде потрібно:
- матеріал ПВХ
- клей поліуретановий
- ацетон
- поліізоціанат
- пензлик
- ніж канцелярський
- лінійка металева
- скотч малярний
- фен будівельний
- прікаточний ролик
- клапана 2 шт
- конуса для законцовки балонів 4 шт
- ватман А1 або будь-яка щільна папір
І найголовніше це бажання і віра у власні сили.
Почнемо з викрійки. Програми для побудови розгорток по методу Сис є, а програма для побудови розгорток натягнутих оболонок вигнутих в декількох площинах і враховує анізотропні властивості матеріалу, мені не відома. Тому підемо найпростішим шляхом і згадаємо початкову геометрію. Малюємо ескіз балонів, вид збоку. Для отримання більш точної викрійки з кроком 10 см проводимо перетину і малюємо кола. Проводимо через середини перетинів поздовжній шов. За формулою L = πD: 4 (π = 3,14159.) Обчислюємо четверту частину кожної отриманої окружності і записуємо.
Потім на ватмані або інший щільному папері, так само з кроком 10 см, відкладаємо отримані результати обчислень і дугою з'єднуємо кінці відрізків. (Всі ескізи накреслені в Автокаде і мають схематичний характер). Акуратно вирізаємо і отримуємо викрійку.
Тканина я використають 1100 гр \\ м [sup] 2 [/ sup]. Ширина рулонів 1,52 см. Верх зроблю світло-сірий, низ-синій. Крій використовую поперечний. \ R \ nОтрезаю від рулонів необхідну кількість шматків (в даному випадку по два шматка кожного кольору на один балон, не забувши зробити на синьому матеріалі припуск на шви). Почнемо з днища (синього матеріалу). Накладаю викрійку, обвожу, вирізаю:
На сірий матеріал викрійку накладаю по іншому і вирізаю отвір під клапан:
Відразу розмічаємо місця склеювання. Після цих операцій шматки ПВХ придбають такий вигляд:
Далі обклеюємо малярським скотчем всі елементи, а так само місця приклеювання дублюючої стрічки:
Склеюємо поперечні шви і наклеюємо дублюючу стрічку:
Склеюємо згони і дублюємо шов стрічкою:
Початок сгонов додатково проклеюємо зсередини:
Наклеюємо посилення на отвори для клапана:

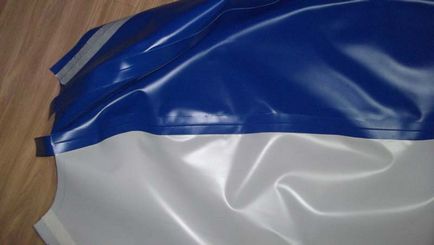

Склеюємо поздовжній шов для з'єднання верхньої і нижньої частин, і теж дублюємо стрічкою:

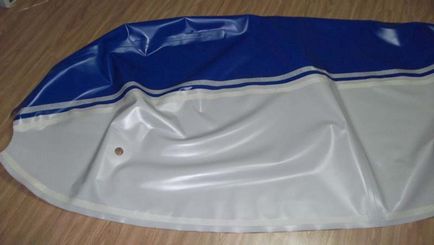

Відрізаємо надлишки стрічки, обмежуємо місце приклеювання конусів:

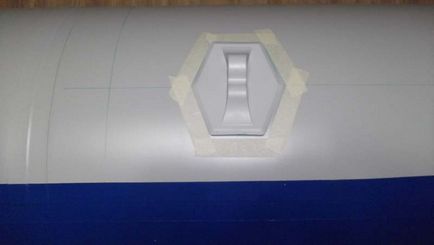

Встановлюємо клапан і затягуємо ключем. Можна (навіть треба) скористатися герметиком:
Готуємо конуса, знежирюємо, намазуємо клеєм. Так само, знежирюємо і намазуємо місця вклеювання конусів і поздовжні шви:
Починаємо збірку балона з конусів, потім заклеює поздовжній шов:

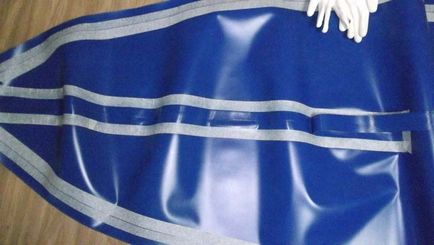

Дублюємо шов стрічкою:
Дублюємо місця приклеювання конусів:

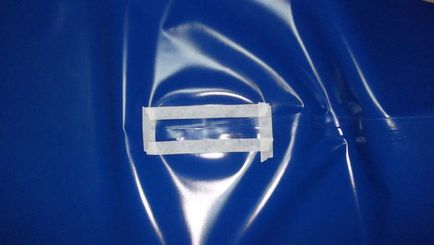

Надуваємо балони, pазмечаем місця приклеювання кріплень. Приклеюємо кріплення:

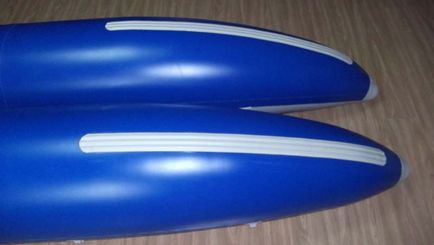

Наклеюємо захисний профіль:

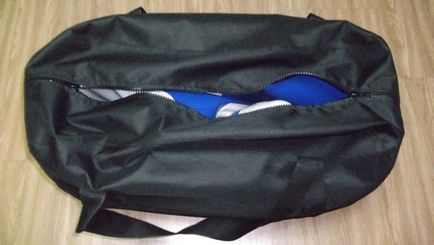

Шиємо транспортувальну сумку. Укладаємо балони:
