Саморобний аерохокей, зроби сам
Зводив місяці три тому діточок в кінофільм, там вони пограли в аерохокей і ось з тих пір не покидала мене мене думка як би цю штуку спорудити у себе вдома.
Власне пристрій просте - ящик, з верху дірочки, з низу вентилятор, вентилятор накачує повітря в ящик, він виходить через дірочки і піднімає шайбу.
Для початку я вирішив зробити що-небудь простеньке - взяв коробку з під жіночих чобіт, в кришці шилом проткнув дірочки через кожні два сантиметри (протикав з внутрішньої сторони назовні, щоб краю кришки були бортиками) кришку до коробки примотано скотчем, всі шви в коробці теж проклеїти скотчем, збоку зробив дірку в неї вставив фен
як шайби використаний MiniDVD диск
(Спасибі дружині, без її чобіт і фена нічого б не вийшло =))
Натхнений вдалою дрібничкою, вирішив зробити агрегат по більше.
Спочатку я хотів зробити його складним, бо де таку Горбина зберігати, та й робити простіше тому розмір був обраний 80х80см. тобто в розкладеному вигляді повинно було статися 80х160 см. ИМХО такого розміру цілком достатньо.
Вирізав два шматки ДВП 80х80, на один з них (який став нижнім) прибив по краях бруски 25х25мм, всі щілини промазав силіконовим герметиком.
Підготовка робочої поверхні столу
Це окрема пісня і вельми не проста:
1. розкреслив сітку через 2 см.
2. Просвердлив дірки в вузлах сітки - свердло 2 мм. Простенький підрахунок показує що треба зробити 39 * 39 = 1521 дірок. для цього потрібно досить багато часу і терпіння, мені знадобилося 3 години. Дриль найкраще брати найлегшу, а ще краще міні-дриль або Дремель
Коли я свердлив кришка була прибита до основи ящика, це була помилка тому фактично вона висіла і в результаті на зворотному боці вийшли великі вибоїни / задирки
Тому якщо хтось зважиться повторити - краще свердлити нема на вазі
3. Навколо дірочок утворилися досить великі задирки (можливо не вдало був обраний матеріал, думається з МДФ проблем було б менше) - щоб їх прибрати зашкурити обидві поверхні
4. Після зашкуріванія дірки само собою забилися, тому вирішив зробити так:
я закапав кожну дірку лаком
Дуже рекомендую якщо хтось вирішить повторити цей процес - відразу після закапування покрити всю робочу поверхню лаком (я цього не зробив за що і поплатився п.6)
5. Коли лак засох (через два дні) просвердлив всі дірки повторно, процес відбувався набагато швидше ніж в п. 3 і зайняв години дві. В результаті дірочки вийшли акуратні і без всяких лахміття по краях
Вентилятор - як багато в цьому звуці.
Перепробував я їх досить багато, спочатку не хотів описувати. але потім передумав щоб не повторювали моїх помилок + деякі думки з цього приводу і так:
Спочатку випробував фен (не те щоб сильно розраховував, просто він був під рукою) - потужності явно не вистачає
Думка: можна спробувати будівельний фен (потужність у нього набагато більше) - але у мене його немає, тому не пробував.
Спочатку я мав намір використовувати для цих цілей пилосос, думається потужності у нього вистачило б з запасом, але аж надто багато недоліків: по-перше зараз у продажу практично немає пилососів з функцією для видування (і у мене такого пилососа теж немає, але якщо сильно захотіти можна придумати як тут викрутитися), по-друге вони шумлять і в третіх вони жеруть енергію - не пробував тому з'явилися інші варіанти
Ще думка про пилосос - на крайняк можна використовувати мотор для пилососа, в деяких ремонтних майстерень його можна придбати окремо. так напевно буде дешевше.
Звичайний побутовий вентилятор (яким в спеку рятуємося, якщо немає кондиціонера) - пробував діаметр 50 см. Потужність 60 Вт - чомусь не вийшло, думаю через великого діаметру (в результаті угробив вентилятор і зробив величезну діру в днище агрегату. Яку довелося потім закладати ).
Вентилятори для системного блоку комп'ютера - пробував тому був в наявності 12 см 12 В 0,2 А потужність у нього прям скажімо смішна 2 Вт (і як таким системник охолоджують) - в загальному дуже слабенький він.
У спеціалізованому магазині для радіо любителів (Хабаровськ "ТВ Сервіс") знайшов вентилятори:
120х25 мм 220 В 18 Вт - (кодування не пам'ятаю тому здав його назад в магазин) - не тягне, думається товщина вентилятора теж має значення
Думка: побачив в господарському магазині вентилятори для вентиляції (вони в квартирі в місце вентиляційної решітки вставляються) параметри у них приблизно однакові: діаметр 100 мм 220 В 14 Вт - думається якщо їх поставити кілька то потягне.

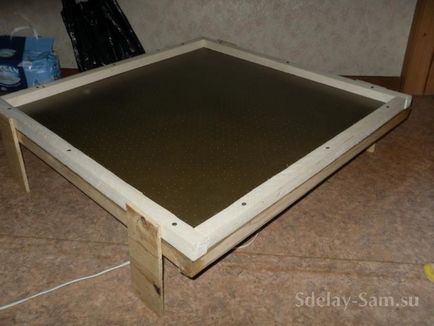

Так от що вийшло:
Ще залишилося доробити бортики - щоб не було щілин між столом і бортом, а то там диск застряє, ну і придумати біти (ви напевно думаєте - ну і викладав би коли все готово було. Але я відчуваю деякий згасання інтересу до проекту, пізніше боюся потім НЕ захочу статтю писати) і мало не забув - другу половину столу треба зробити =)

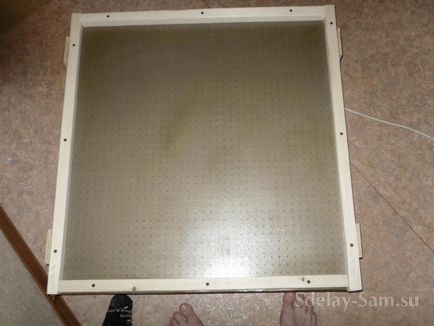

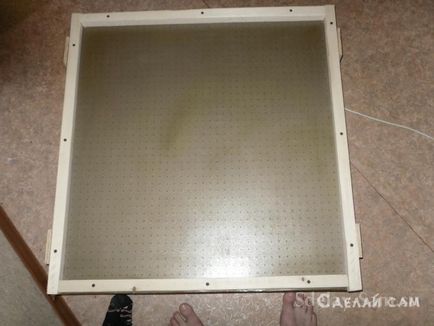

Ось ще кілька фоток:

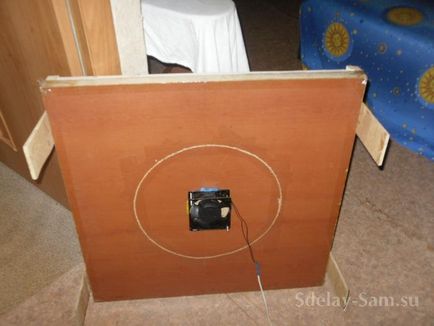

Великий білий круг навколо вентелятор - це результат не вдалої спроби використовувати побутової вентилятор, крім того дірку під вентилятор зробив трошки більше ніж потрібно - тому довелося з боків заліпити щілини пластеліном
резюме
Матеріал: ДВП,
Розмір: 80х80х3 см,
сітка: 2х2 см,
діаметр дірочок: 2 мм,
Вентилятор: 120х38 мм 220 20 Вт,
Відстань між сторонами: 25 мм (товщина брусків)
результат випробувань
Шайба ширяє над столом, повітряний потік розподілений рівномірно - ніяких перепадів ні в центрі ні в кутах помічено не було
Корисні посилання (не те щоб вони сильно допомогли, просто вони є і я їх Новомосковскл):
DIY Air Hockey Table - англійською, потрібна реєстрація
"Просвердлите отвори відповідно до сіткою, яку ви тільки що створили. Використовуйте свердла діаметром 1 мм (або 1/32 дюйма)" - ІМХО 1мм це мало, та й у тих які в кінофільм теж дірки явно більше 1 мм
"Потрібно близько 150-200 дерев'яних стовпчиків висотою 35мм" - якщо ви збираєтеся по ньому бігати, то можливо і потрібно, а якщо грати ІМХО не обов'язково, ну хіба що якщо стіл сильно великий і то один стовпчик на 50 см. Має вистачити
Додаток до журналу "Юний технік №11 за 1976 р
Корисного тут мало, а ось з історичної точки зору цікаво, матеріально-технічна база з тих пір змінилася капітально
Бажаю: удачі, терпіння і у вас все вийде!
